Accessoires
Pattes de montage effeff SETLA M5
Si la têtière gâche est encastrée dans le battant de porte, les pattes de montage
effeff SETLA M5 permettent de modifier la position de la têtière gâche de 2 mm,
avec différentes orientations des pattes (  à  ). Les pattes de montage ne sont
pas fournies.

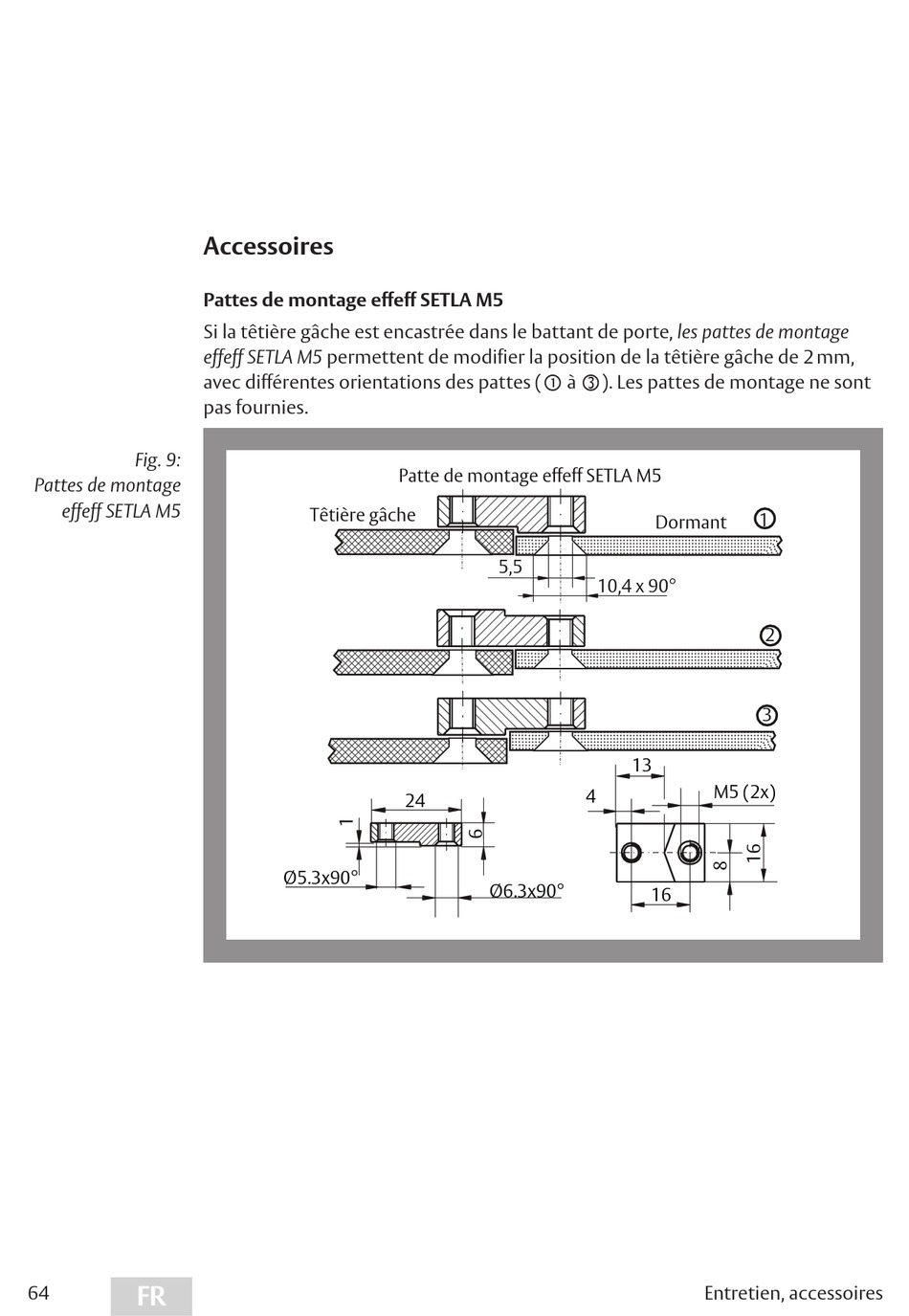

Fig. 9:
Patte de montage effeff SETLA M5
Pattes de montage
effeff SETLA M5
Têtière gâche
1
Dormant
5,5
10,4 x 90°
2
3
13
M5 (2x)
4
24
Ø5.3x90°
Ø6.3x90°
16
