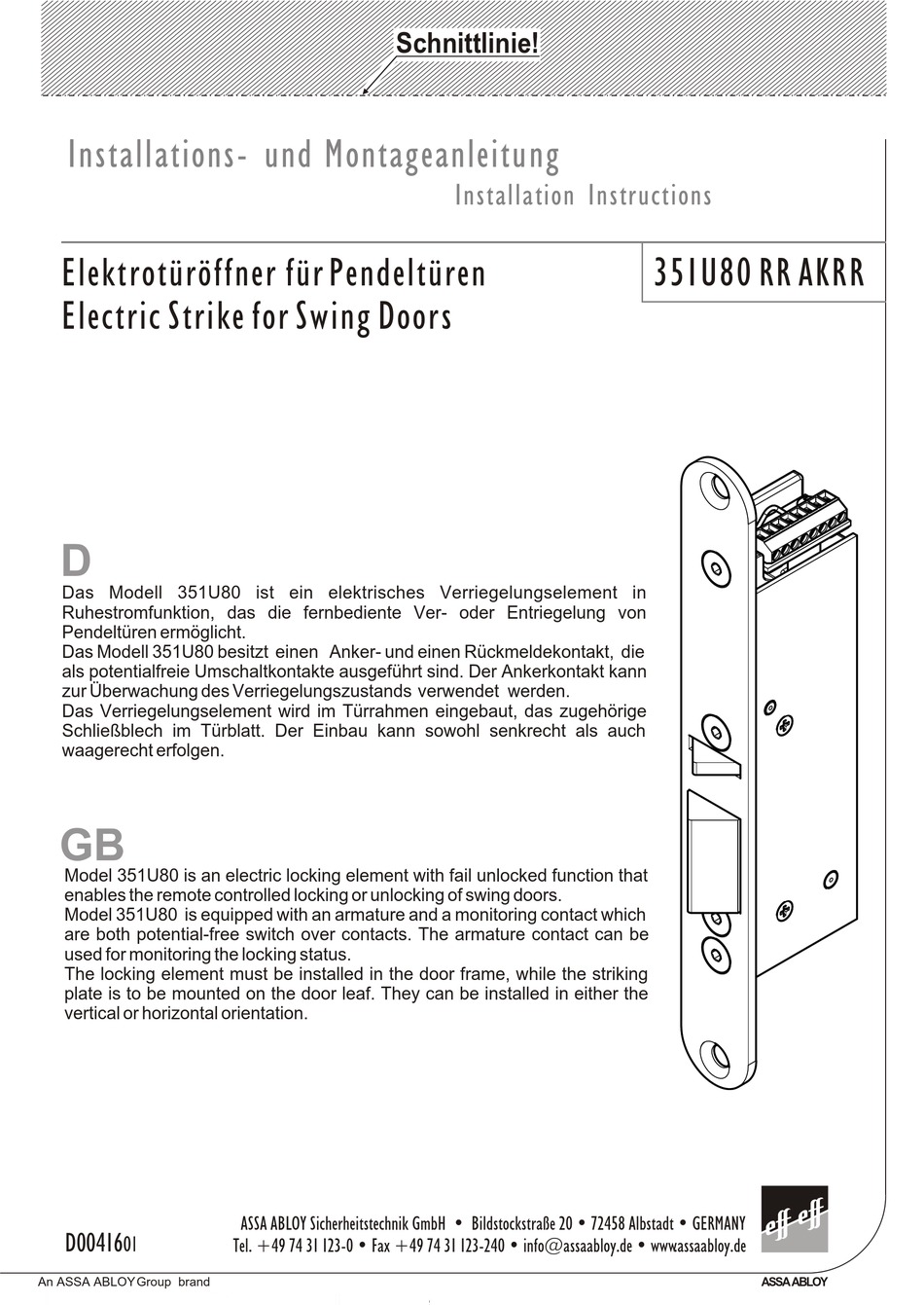

Installations- und Montageanleitung
Elektrotüröffner für Pendeltüren
Electric Strike for Swing Doors
D

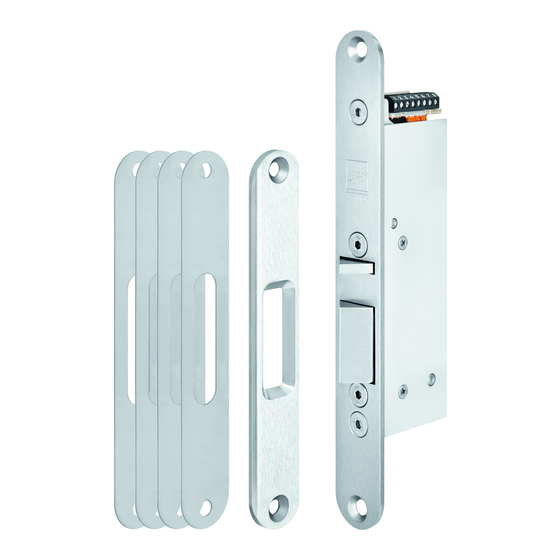

Das Modell 351U80 ist ein elektrisches Verriegelungselement in
Ruhestromfunktion, das die fernbediente Ver- oder Entriegelung von
Pendeltüren ermöglicht.
Das Modell 351U80 besitzt einen Anker- und einen Rückmeldekontakt, die
als potentialfreie Umschaltkontakte ausgeführt sind. Der Ankerkontakt kann
zur Überwachung des Verriegelungszustands verwendet werden.
Das Verriegelungselement wird im Türrahmen eingebaut, das zugehörige
Schließblech im Türblatt. Der Einbau kann sowohl senkrecht als auch
waagerecht erfolgen.
GB
Model 351U80 is an electric locking element with fail unlocked function that
enables the remote controlled locking or unlocking of swing doors.
Model 351U80 is equipped with an armature and a monitoring contact which
are both potential-free switch over contacts. The armature contact can be
used for monitoring the locking status.
The locking element must be installed in the door frame, while the striking
plate is to be mounted on the door leaf. They can be installed in either the
vertical or horizontal orientation.
D00416
01
An ASSA ABLOY Group brand
Schnittlinie!
ASSA ABLOY Sicherheitstechnik GmbH • Bildstockstraße 20 • 72458 Albstadt • GERMANY
Tel. +49 74 31 123-0 • Fax +49 74 31 123-240 • info@assaabloy.de • www.assaabloy.de
Installation Instructions
351U80 RR AKRR
ASSA ABLOY
