2D/3D Gateway
8.
Mit dem 2D/3D Gateway können die scanCONTROL SMART Sensoren in verschiedene Feldbussysteme
integriert werden:
- PROFINET
- EtherNet/IP
- EtherCAT
Parametrierung
Sensor
Versorgung
Triggerung
Encoder
Synchronisation
Mode-Umschaltung
Sensorsteuerung
Das 2D/3D Gateway kann bis zu vier scanCONTROL SMART Sensoren mit dem Feldbus verbinden. Die
Übertragungsrate der Messwerte beträgt bis zu 500 Hz. Details entnehmen Sie bitte den Verbindungsanlei-
tungen:
https://www.micro-epsilon.de/download/manuals/mav--2D3D-Gateway-II-scanCONTROL-PROFINET--de.pdf
https://www.micro-epsilon.de/download/manuals/mav--2D3D-Gateway-II-scanCONTROL-EtherNetIP--de.pdf
https://www.micro-epsilon.de/download/manuals/mav--2D3D-Gateway-II-scanCONTROL-EtherCAT--de.pdf
scanCONTROL 25xx
2D/3D Gateway
Parametrierung Gateway
Ethernet
Switch
Alle Messergebnisse, die sich aus
der Profilauswertung eines scan-
CONTROL SMART Sensors ergeben,
USB
können über eines dieser Feldbus-
systeme an eine SPS übertragen
werden. Darüber hinaus können alle
scanCONTROL Sensoreinstellungen
über das 2D/3D Gateway eingestellt
werden, z.B. Laser ein/aus oder User
Mode laden.
2D/3D Gateway

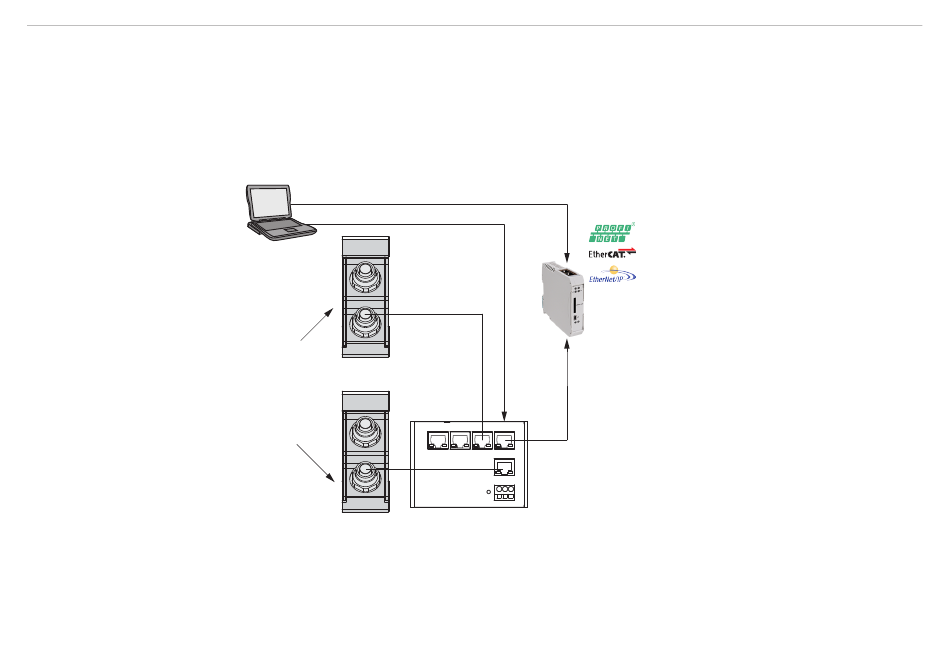

Abb. 31 Struktur für die Verwendung
von 2D/3D Gateway
