Montage und Installation
5.2.6
Steckverbinder
Funktion
- Laser on: Spannung zwischen +Laser on/off und –Laser on/off 2,8 V ... 31 V, I < 5 mA
- Laser off: Spannung zwischen +Laser on/off und –Laser on/off < 0,8 V oder offen
Type 1

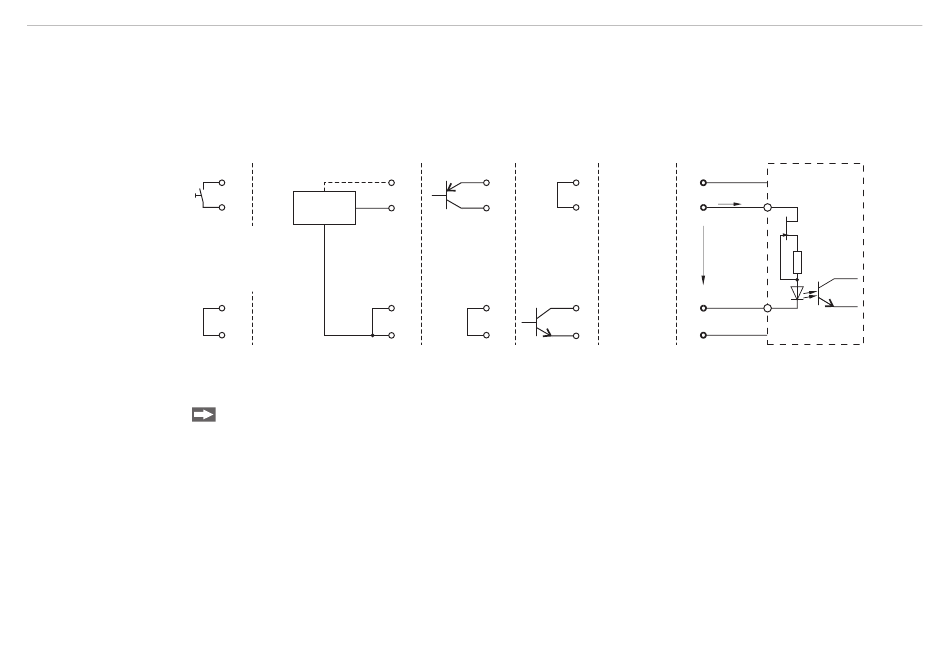

Abb. 17 Möglichkeiten für die externe Laserabschaltung
Mit Spannungen < 0,8 V zwischen Pin 3 und Pin 1 ist der Laser abgeschaltet. Es ist kein externer Widerstand
zur Strombegrenzung erforderlich. Für permanent Laser on Pin 1 mit 2 und Pin 3 mit 9 verbinden.
Die externe Laserabschaltung ist als Hardwarelösung realisiert und hat höchste Priorität. Der Laser kann
zusätzlich auch per Software abgeschaltet werden.
scanCONTROL 25xx
Externe Laserabschaltung (optional)
Multifunktionsbuchse, siehe Abb. 11, Anschlussbelegung, siehe Abb.
Type 2
9
V
TTL o.
OUT
3
HTL
Laser off:
V < 0.8 V
OUT
Laser on:
2.8 V < V < 30 V
OUT
1
2
Verwenden Sie einen seriellen Schlüsselschalter im Steuerkreis der Laserabschaltung.
Type 3 Type 4
9 9
PNP
3 3
1 1
NPN
2 2
PCR3000-x
V
+
9 9
Red
ca. 5 mA
White
3 3
max.
30 V
1 Brown 1
GND
Blue
2 2
12.
