Inhaltszusammenfassung für MICRO-EPSILON colorSENSOR LT-2-DU

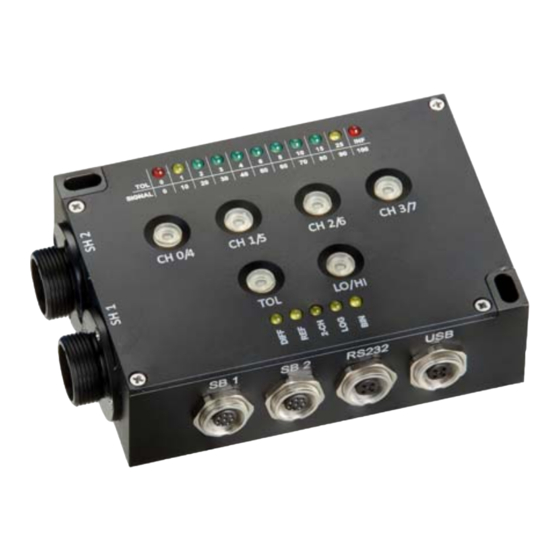

- Seite 1 colorSENSOR LT-2-DU Bedienungsanleitung Instruction Manual...
-
Seite 2: Elektrische Anschlüsse
Ausgang für allgemeine Zwecke/ General purpose output 6 (rosa/ pink) Analogausgang/ analog output 7 (blau/ blue) Masseanschluss/ Ground 8 (rot/ red) Betriebsspannung/ power supply Betriebsanleitung / Instruction Manual colorSENSOR LT-2-DU - 2 -... -
Seite 3: Technische Daten
L*a*b* L*u*v* Selbstleuchter/ Self-shining objects u’v’L* Ausgangshaltezeit/ 0 ... 65535 ms Output hold time Hysterese/ 0 ... 255 % Hysteresis Farbspeicher (Farbklassen)/ bis zu/ Color memory up to cells (color classes) Bedienungsanleitung / Instruction Manual colorSENSOR LT-2-DU - 3 -... -
Seite 4: Betriebsmodi
Mechanical Data Tab. 6 Mechanische Daten/ Gehäusematerial/ Alu, eloxiert/ Housing material Aluminum, anodized Maße/ 100 x 70 x 30 mm³ Housing size Gewicht/ ca. 260 g Weight Faseranschluss/ M18x1 (FA) Fiber Connector Betriebsanleitung / Instruction Manual colorSENSOR LT-2-DU - 4 -... - Seite 5 Tab. 9 USB Spezifikation/ Specification Bedeutung/ Description 1 (GND) GND (Schwarz/ black) 2 (VBUS) +5 V VBUS (Rot/ red) 3 (D-) -400 mV D- (Weiß/ white) D+ (Grün/ green) 4 (D+) +400 mV Bedienungsanleitung / Instruction Manual colorSENSOR LT-2-DU - 5 -...
- Seite 6 -1 V; max. 100 mA 7 (OUT7) Gegentakt/ Push-Pull, LOW: 0 V; HIGH: +U -1 V; max. 100 mA 8 (OUT0) Gegentakt/ Push-Pull, LOW: 0 V; HIGH: +U -1 V; max. 100 mA Betriebsanleitung / Instruction Manual colorSENSOR LT-2-DU - 6 -...
-
Seite 7: Tastenbedienung
Adjust signal for reference value (channel 2) „TOL“ Taste min. 2 sec. drücken/ Press „TOL“ button for at least 2 sec. Channel shift 5.6 Kanalumschaltung/ “LO/HI” Taste kurz drücken/ Press “LO/HI” button shortly Bedienungsanleitung / Instruction Manual colorSENSOR LT-2-DU - 7 -... -
Seite 8: Bestellnummern
Ordering numbers 6 Bestellnummern/ Artikel/ Item Bestellnummer/ Order colorSENSOR LT-2-DU/ colorSENSOR LT-2-DU 10234064 CAB-M9-8P-St-ge; 2m-PUR; offen / CAB-M9-8P-St-co-straight; 2m-PUR; open ends 11234091 CAB-M9-4P-St-ge; 2m-PVC; RS232 / CAB-M9-4P-St-co-straight; 2m-PVC; RS232 11234093 CAB-M9-4P-St-ge; 2m-PVC; USB / CAB-M9-4P-St-co-straight; 2m-PVC; USB 11234094 Schutzkappe/ Protection cap... - Seite 9 Personen von der Gerätefunktion abhängig ist. Der Einsatz der Geräte muss durch Fachpersonal erfolgen. Reparatur nur durch MICRO-EPSILON Eltrotec GmbH Safety instructions The instruments are not to be used for safety applications, in particular applications in which safety of persons depends on proper operation of the instruments.
- Seite 10 MICRO-EPSILON Eltrotec GmbH X975X264-A011012HDR Heinkelstraße 2 · 73066 Uhingen /Deutschland Tel. +49 (0) 7161 / 98872-300 · Fax +-49 (0) 7161 / 98872-303 *X975X264-A01* eltrotec@micro-epsilon.de · www.micro-epsilon.com...
