Montage und Installation
Empfohlener
Anschlagpunkt
MBA = Messbereichsanfang
MBE = Messbereichsende

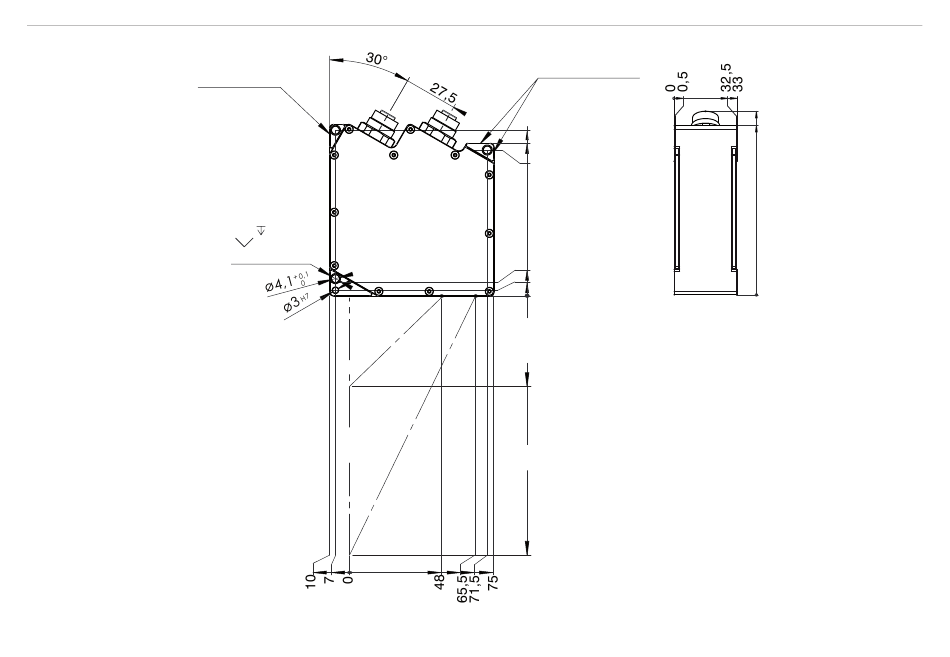

Abb. 9 Maßzeichnung Sensor scanCONTROL 25xx-100, Maße in mm
scanCONTROL 25xx
M5 10
ø 5.2 x 90°
(beidseits)
Empfohlener
Anschlagpunkt
85,75
79
75,5
9
3
0
190 MBA
290 MBE
96
89
0
Seite 24
