Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP
3.3
Einstellungen auf dem Sensor speichern
1.
Den Button „Parameter auf scanCONTROL speichern" wählen.
2.
Den gewünschten „User mode" wählen und mit „OK" bestätigen.
4.
Konfiguration des 2D/3D Gateways II
Zur Konfiguration des Gateways wird der Hilscher SYCON.net Systemkonfigurator benötigt. Dieser ist enthalten in der Gateway
Solutions DVD, welche unter hilscher.com/downloads zur Verfügung steht.
4.1
Konfiguration des sekundären Netzwerks (Sensor-Seite)
Die folgenden Konfigurationsschritte sind generell nötig, egal mit welchem Zielfeldbusnetzwerk man kommunizieren will:
• Generelle Einstellungen
1.
Via USB-Kabel die Verbindung zwischen PC und Gateway herstellen.
2.
Öffnen der Sycon.net Konfigurationssoftware und einloggen als Administrator.
Falls die Software zum ersten Mal geöffnet wird, kann ein neuer Administrator erstellt werden.
Dazu muss ein Benutzername und ein Passwort gewählt werden.

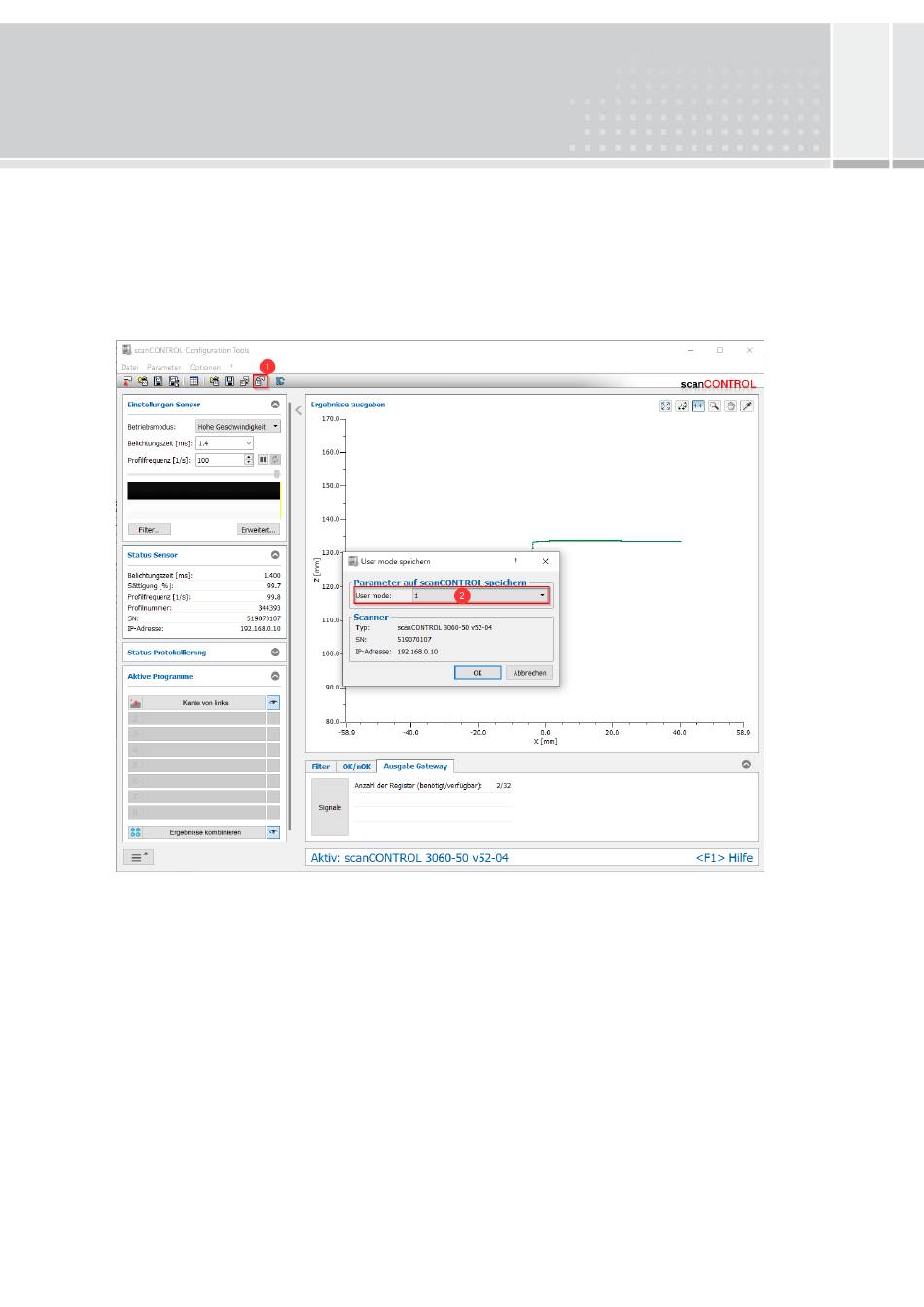

Abbildung 7: UserMode speichern
7
