Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP
3.
Konfiguration des Sensors
Um Messdaten vom Sensor mittels Gateway abfragen zu können, muss dieser erst richtig konfiguriert werden. Im Folgenden wird die
Konfiguration eines scanCONTROL Sensors mittels scanCONTROL Configuration Tools 6.7 gezeigt. Voraussetzung ist, dass die
gewünschte Messaufgabe schon parametriert wurde, z.B. eine Offset- oder Winkelmessung. Folgende Schritte sind dann noch zur
Konfiguration des Sensors notwendig.
3.1
Übertragungsmodus auf Gateway ändern
1.
Auf dem Startbildschirm „Ergebnisse ausgeben" wählen.
2.
In das „Erweitert.."-Menü wechseln und den Interface-Tab auswählen.
3.
Unter „Schnittstelle/Protokoll" den Eintrag „Gateway" wählen und dann mit „OK" bestätigen.

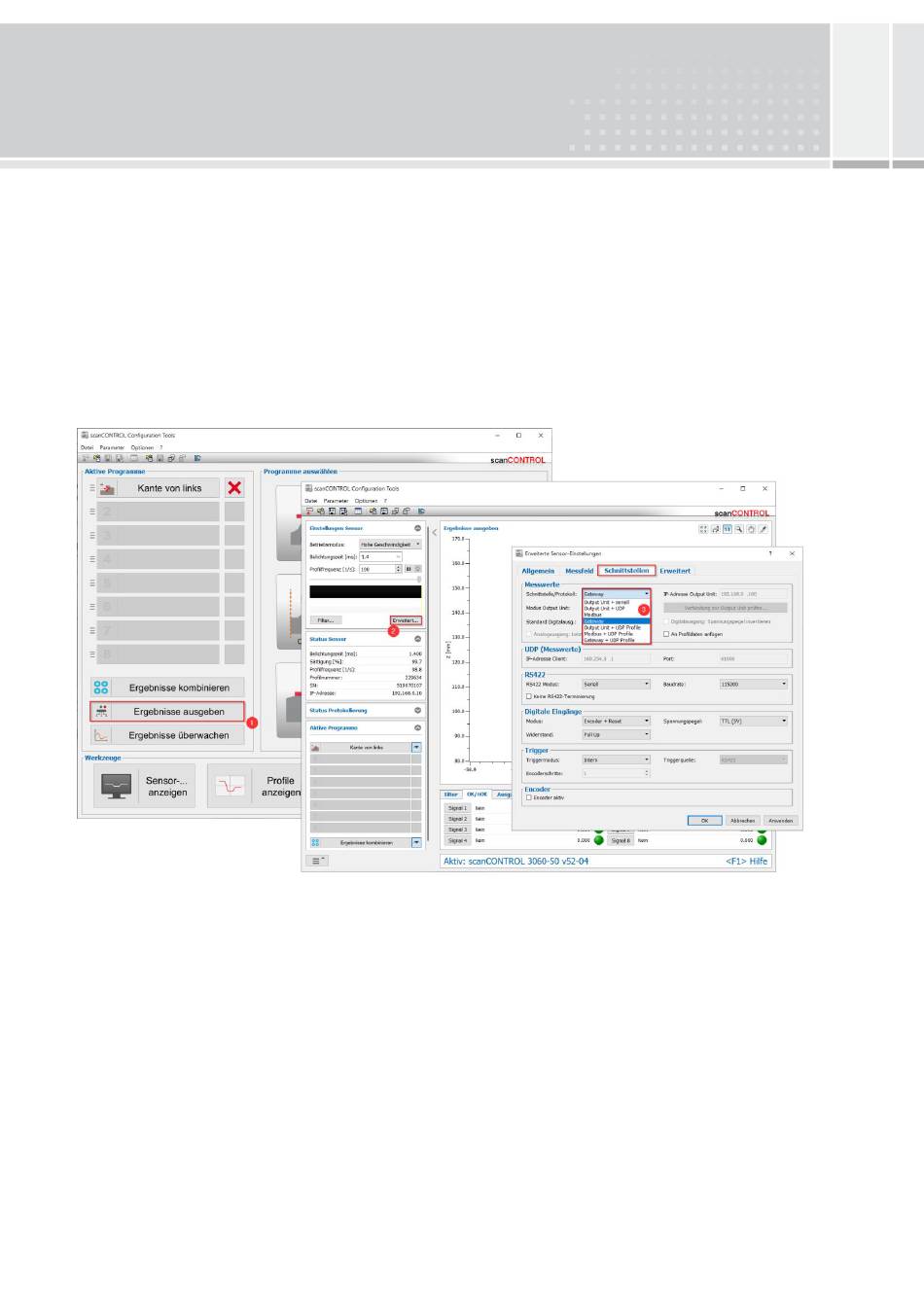

Abbildung 5: Protokoll-Einstellung
5
