Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP
3.2
Gateway Register mit Messwerten belegen
1.
In den Tab „Ausgabe Gateway" wechseln und „Signale" wählen.
2.
Mittels des „+"-Buttons Werte hinzufügen und im Drop-Down-Menü die Art des Wertes auswählen. Die Registerbelegung
wird dann neben dem Drop-Down Menü angezeigt.
3.
Nach Bedarf können Werte durch „–" gelöscht werden oder die Position/Registerbelegung durch Drag & Drop des Symbols
am Anfang der Zeile geändert werden. Anschließend mit „OK" bestätigen.

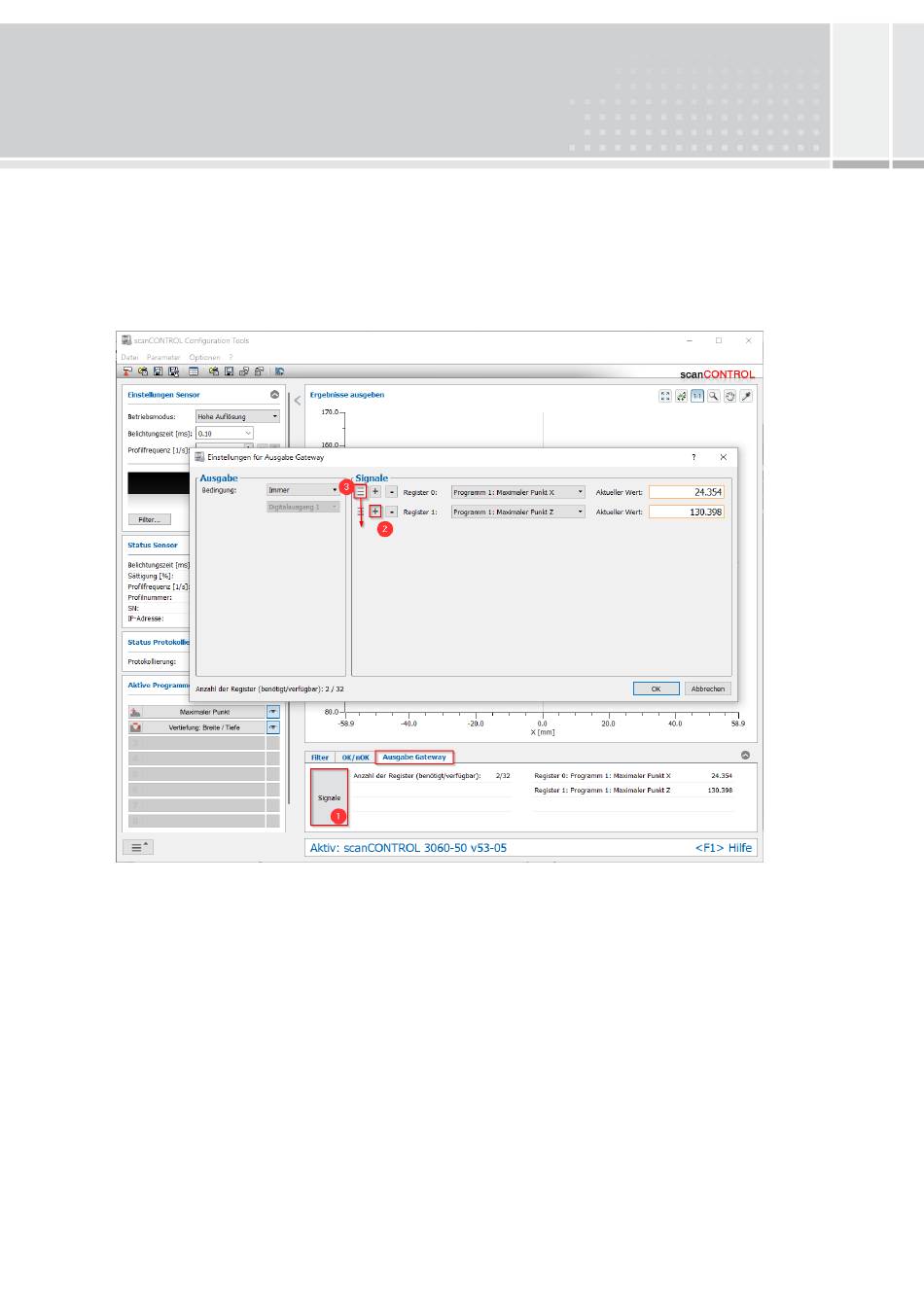

Abbildung 6: Register-Belegung
