Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP
• Konfiguration der Signalzuordnung auf dem Gateway
1.
In der Hauptansicht auf das Piktogramm des Gateways doppelt klicken. Im Pop-Up-Fenster dann „Signalzuordnung" wählen.
2.
Im Feld „Autozuordnung"
Die Signalzuordnung sollte nun folgendermaßen aussehen:

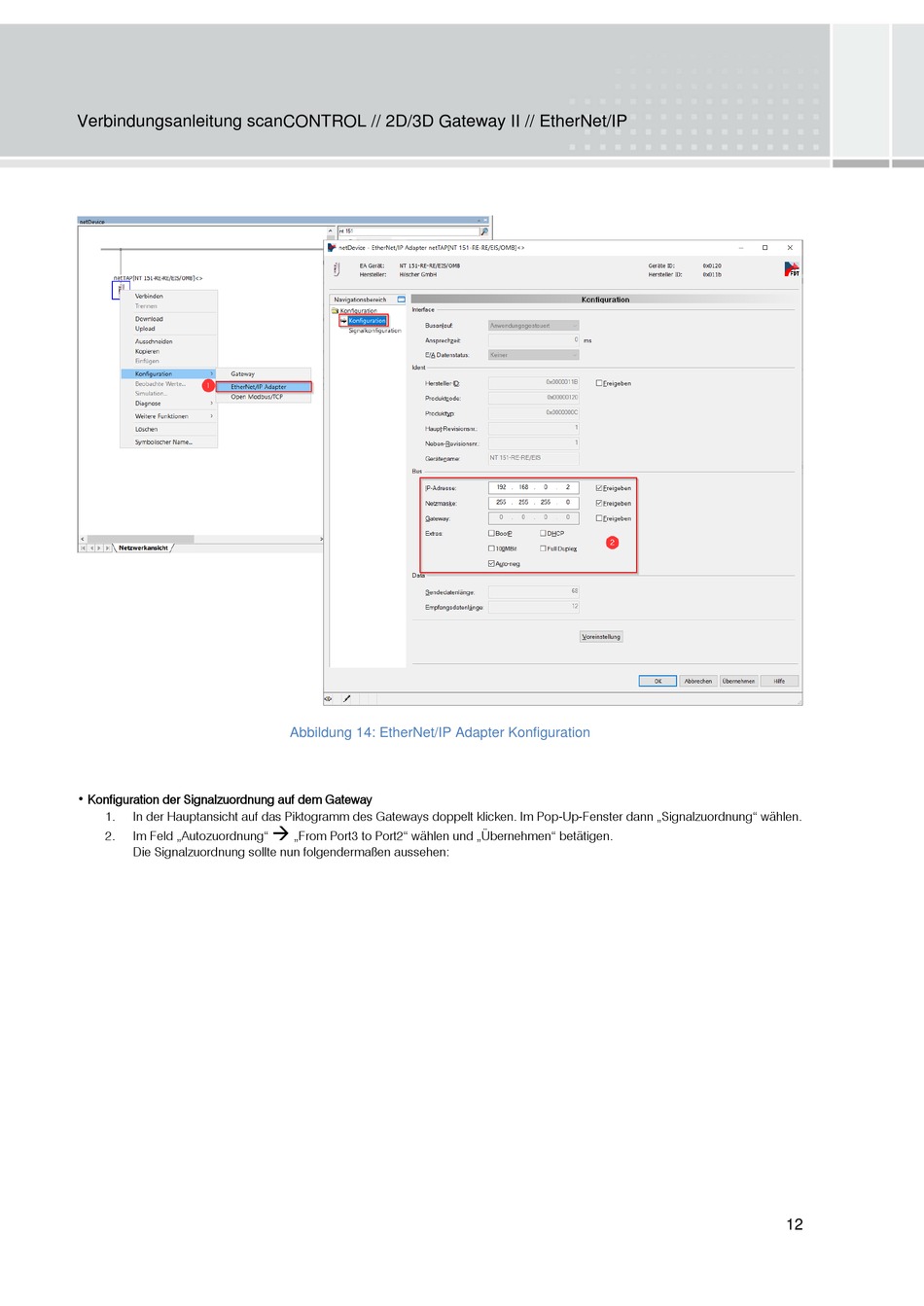

Abbildung 14: EtherNet/IP Adapter Konfiguration
„From Port3 to Port2" wählen und „Übernehmen" betätigen.
12
