Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP
wenn von Primär-Seite neue Daten angekommen sind.
Des Weiteren können durch den Funktionscode „Read Holding Registers" die Holding Register 36 & 37 ausgelesen werden.
Dies ermöglicht es, das GETQ Kommando des Sensors zum Abfragen von Einstellungen zu nutzen. Die Zykluszeit kann frei
eingestellt werden.
Mit „Übernehmen" bestätigen.
Wenn das 2D/3D Gateway mit mehreren Sensoren kommunizieren soll, müssen die aufgelisteten Funktionscodes (8) dupliziert
werden mit der entsprechenden angepassten IP-Adresse (7).
4.3
Konfiguration des primären Netzwerks (SPS-Seite)
Nachdem die Modbus Kommunikation zwischen Gateway und Sensor konfiguriert wurde, wird die EtherNet/IP Kommunikation zur SPS
konfiguriert.
Einstellen des Primär-Ports als EtherNet/IP Adapter und Download der Firmware
1.
In der Hauptansicht auf das Piktogramm des Gateways doppelt klicken. Im Pop-Up-Fenster dann „Einstellungen" wählen.
2.
Als „Primärnetzwerk (Port X2)" muss „EtherNet/IP Adapter" eingetragen werden.
3.
Die relevante Firmware wird jetzt in der Box „Verfügbare Gerätesoftware" angezeigt. Diese muss ausgewählt und mittels Klick
auf „Download" auf das Gerät geladen werden. Das sich öffnende Fenster kann bestätigt werden. Mit „OK" das Fenster
schließen.
Wenn die Firmware nicht gelistet wird, kann die Firmware manuell aus der Gateway Solutions DVD ausgewählt werden oder das
Problem über eine Neuinstallation von Sycon.net behoben werden. Dabei darauf achten, dass das Setup aus der Gateway Solutions
DVD heraus erfolgt. Dadurch können während der Installation die Firmware-Dateien aus der Gateway Solutions DVD in das
Installationsverzeichnis kopiert werden.

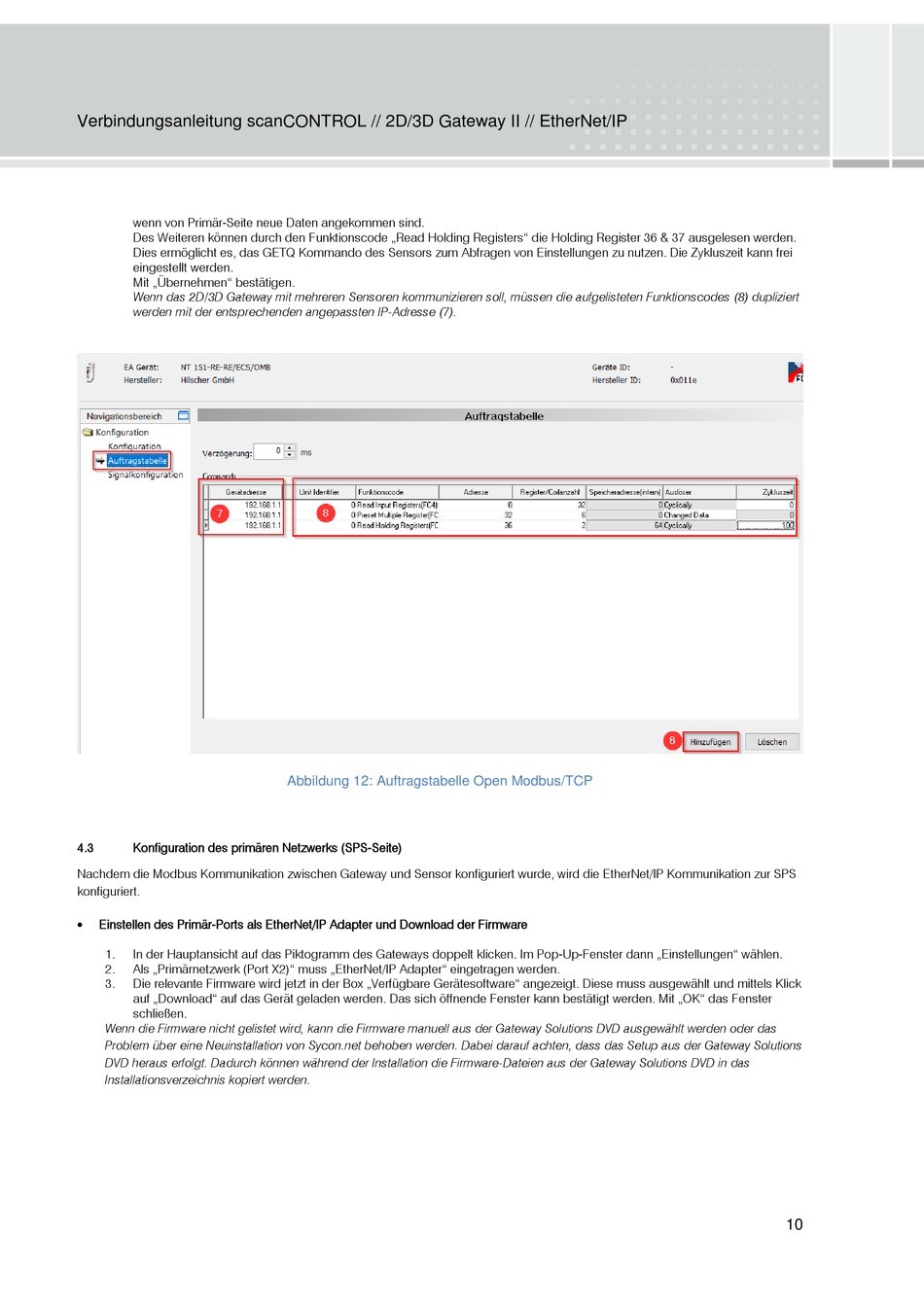

Abbildung 12: Auftragstabelle Open Modbus/TCP
