Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP

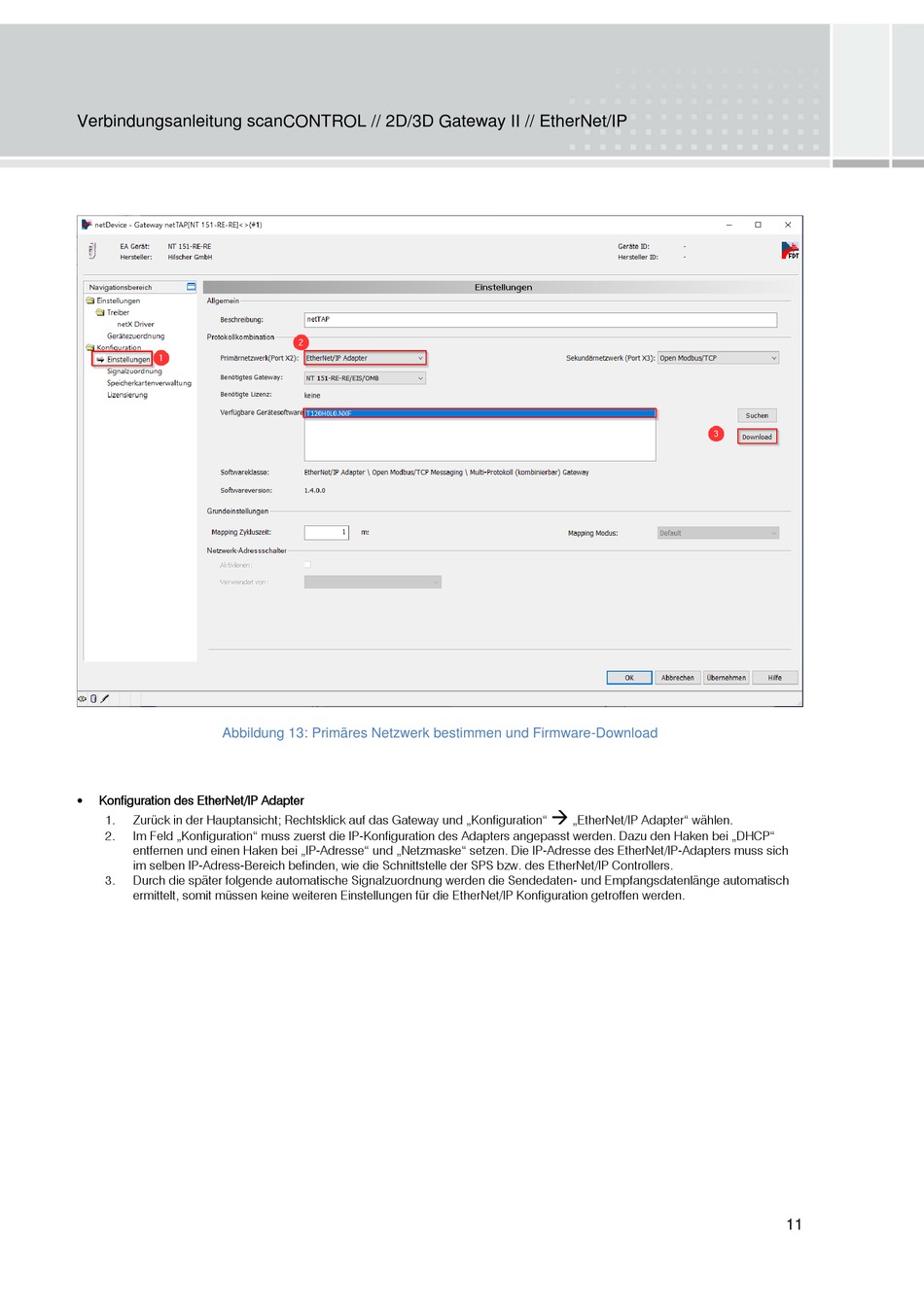

Abbildung 13: Primäres Netzwerk bestimmen und Firmware-Download
Konfiguration des EtherNet/IP Adapter
1.
Zurück in der Hauptansicht; Rechtsklick auf das Gateway und „Konfiguration"
2.
Im Feld „Konfiguration" muss zuerst die IP-Konfiguration des Adapters angepasst werden. Dazu den Haken bei „DHCP"
entfernen und einen Haken bei „IP-Adresse" und „Netzmaske" setzen. Die IP-Adresse des EtherNet/IP-Adapters muss sich
im selben IP-Adress-Bereich befinden, wie die Schnittstelle der SPS bzw. des EtherNet/IP Controllers.
3.
Durch die später folgende automatische Signalzuordnung werden die Sendedaten- und Empfangsdatenlänge automatisch
ermittelt, somit müssen keine weiteren Einstellungen für die EtherNet/IP Konfiguration getroffen werden.
„EtherNet/IP Adapter" wählen.
