Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP
8.
LEDs
Dieses Kapitel beschreibt die LEDs des 2D/3D Gateways. Weitere Informationen sind in der Dokumentation der Gateway Solutions DVD
zu finden. Die Abbildungen und Tabellen in diesem Kapitel basieren auf dem Benutzerhandbuch.
8.1

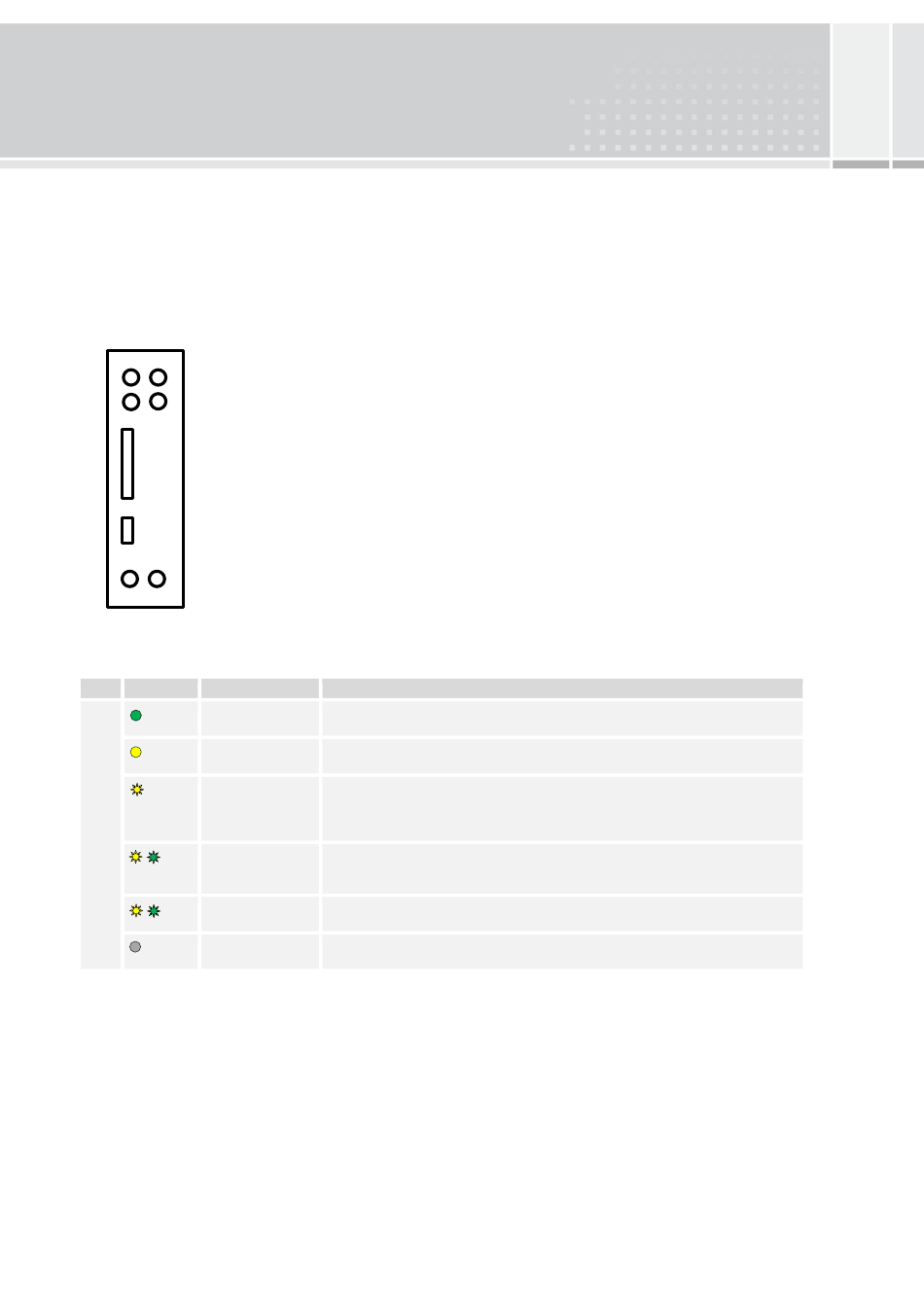

Positionsbestimmung der LEDs auf dem Gerät
1
2
1: Protokollspezifische LED (COM2) an X2
2: Protokollspezifische LED (COM3) an X2
3
4
3: SYS LED (Systemanzeige)
SYS
APL
4: APL LED (Applikationsanzeige)
5: Protokollspezifische LED (COM0) an X3
6: Protokollspezifische LED (COM1) an X3
5
6
8.2
LED SYS
LED
Farbe
Zustand
SYS
Ein
grün
Ein
gelb
Blinken
gelb
Blinken gelb/grün
gelb/grün
1 HZ
Blinken gelb/grün
gelb/grün
16 HZ
Aus
aus
Bedeutung
Gerät ist initialisiert. Weitere Zustandsanalyse siehe LED APL
Das Gerät hat einen Hardwaredefekt und muss ausgetauscht werden.
Das Gerät konnte sich nicht initialisieren. Es konnte kein Bootloader im Ladespeicher
gefunden werden. Eventuell liegt ein Defekt im Ladespeicher des Gerätes vor oder in
einem eventuell aufgesteckten USB-Kabel ist Pin 4 gegen GND gebrückt, was ein
Anlaufen des Gerätes verhindert.
Fehlerzustand! Bootloader aktiv.
Die Firmware-Datei fehlt oder ist beschädigt. Das Gerät muss mit einer SD-
Speicherkarte oder über USB wieder betriebsfähig gemacht werden.
Daten werden von der SD-Speicherkarte in den internen Ladespeicher kopiert.
Fehlende Betriebsspannung oder es liegt ein Hardware-Defekt vor.
22
