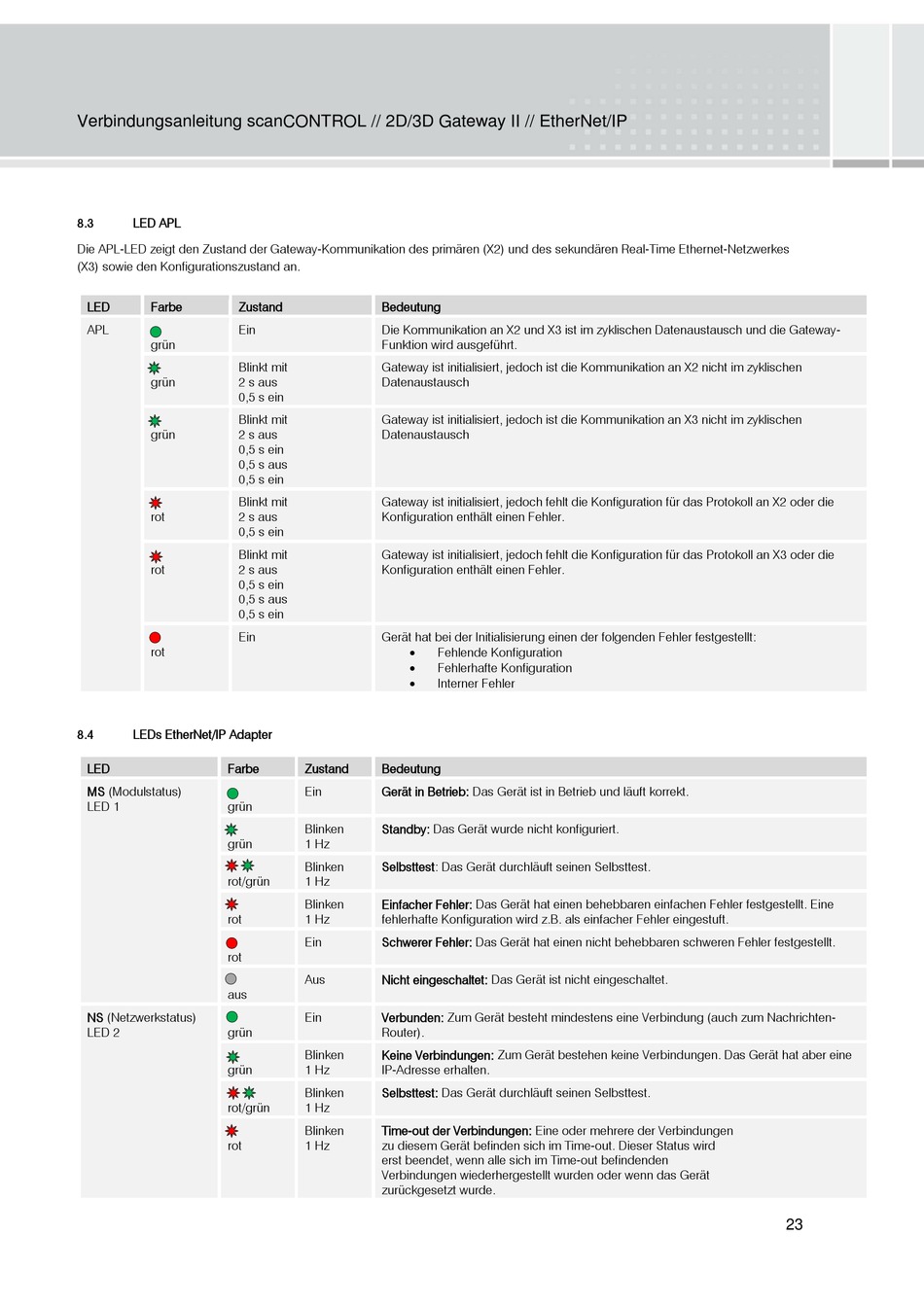

Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP
8.3
LED APL
Die APL-LED zeigt den Zustand der Gateway-Kommunikation des primären (X2) und des sekundären Real-Time Ethernet-Netzwerkes
(X3) sowie den Konfigurationszustand an.
LED
Farbe
Zustand
APL
Ein
grün
Blinkt mit
grün
2 s aus
0,5 s ein
Blinkt mit
grün
2 s aus
0,5 s ein
0,5 s aus
0,5 s ein
Blinkt mit
rot
2 s aus
0,5 s ein
Blinkt mit
rot
2 s aus
0,5 s ein
0,5 s aus
0,5 s ein
Ein
rot
8.4
LEDs EtherNet/IP Adapter
LED
Farbe
MS (Modulstatus)
LED 1
grün
grün
rot/grün
rot
rot
aus
NS (Netzwerkstatus)
LED 2
grün
grün
rot/grün
rot
Bedeutung
Die Kommunikation an X2 und X3 ist im zyklischen Datenaustausch und die Gateway-
Funktion wird ausgeführt.
Gateway ist initialisiert, jedoch ist die Kommunikation an X2 nicht im zyklischen
Datenaustausch
Gateway ist initialisiert, jedoch ist die Kommunikation an X3 nicht im zyklischen
Datenaustausch
Gateway ist initialisiert, jedoch fehlt die Konfiguration für das Protokoll an X2 oder die
Konfiguration enthält einen Fehler.
Gateway ist initialisiert, jedoch fehlt die Konfiguration für das Protokoll an X3 oder die
Konfiguration enthält einen Fehler.
Gerät hat bei der Initialisierung einen der folgenden Fehler festgestellt:
Fehlende Konfiguration
Fehlerhafte Konfiguration
Interner Fehler
Zustand
Bedeutung
Ein
Gerät in Betrieb: Das Gerät ist in Betrieb und läuft korrekt.
Blinken
Standby: Das Gerät wurde nicht konfiguriert.
1 Hz
Blinken
Selbsttest: Das Gerät durchläuft seinen Selbsttest.
1 Hz
Blinken
Einfacher Fehler: Das Gerät hat einen behebbaren einfachen Fehler festgestellt. Eine
1 Hz
fehlerhafte Konfiguration wird z.B. als einfacher Fehler eingestuft.
Ein
Schwerer Fehler: Das Gerät hat einen nicht behebbaren schweren Fehler festgestellt.
Aus
Nicht eingeschaltet: Das Gerät ist nicht eingeschaltet.
Ein
Verbunden: Zum Gerät besteht mindestens eine Verbindung (auch zum Nachrichten-
Router).
Blinken
Keine Verbindungen: Zum Gerät bestehen keine Verbindungen. Das Gerät hat aber eine
1 Hz
IP-Adresse erhalten.
Blinken
Selbsttest: Das Gerät durchläuft seinen Selbsttest.
1 Hz
Blinken
Time-out der Verbindungen: Eine oder mehrere der Verbindungen
1 Hz
zu diesem Gerät befinden sich im Time-out. Dieser Status wird
erst beendet, wenn alle sich im Time-out befindenden
Verbindungen wiederhergestellt wurden oder wenn das Gerät
zurückgesetzt wurde.
23
