Verbindungsanleitung scanCONTROL // 2D/3D Gateway II // EtherNet/IP
1.
Dazu unter „Tools" auf „EDS Hardware Installation Tool" klicken.
2.
Dem Wizard folgen und die Option „Register an EDS file(s)" wählen und mit „Weiter" bestätigen.
3.
Über „Browse..." zur Datei „HILSCHER NT 151-RE-RE EIS V1.1.EDS" navigieren und auswählen.
4.
Durch mehrfaches klicken auf „Weiter" die Eingaben bestätigen.
Jetzt befindet sich das 2D/3D Gateway im Datenstamm des Logix Designer und kann somit im Projekt konfiguriert werden.
• Hardwarekonfiguration
1.
Im „Controller Organizer" auf die Schnittstelle, an der das Gateway angeschlossen ist, unter „I/O Configuration" einen
Rechtsklick ausführen und „New Module" auswählen.
2.
Anschließend nach dem „NT 151-RE-RE/EIS" suchen, markieren und auf „Erstellen" klicken.

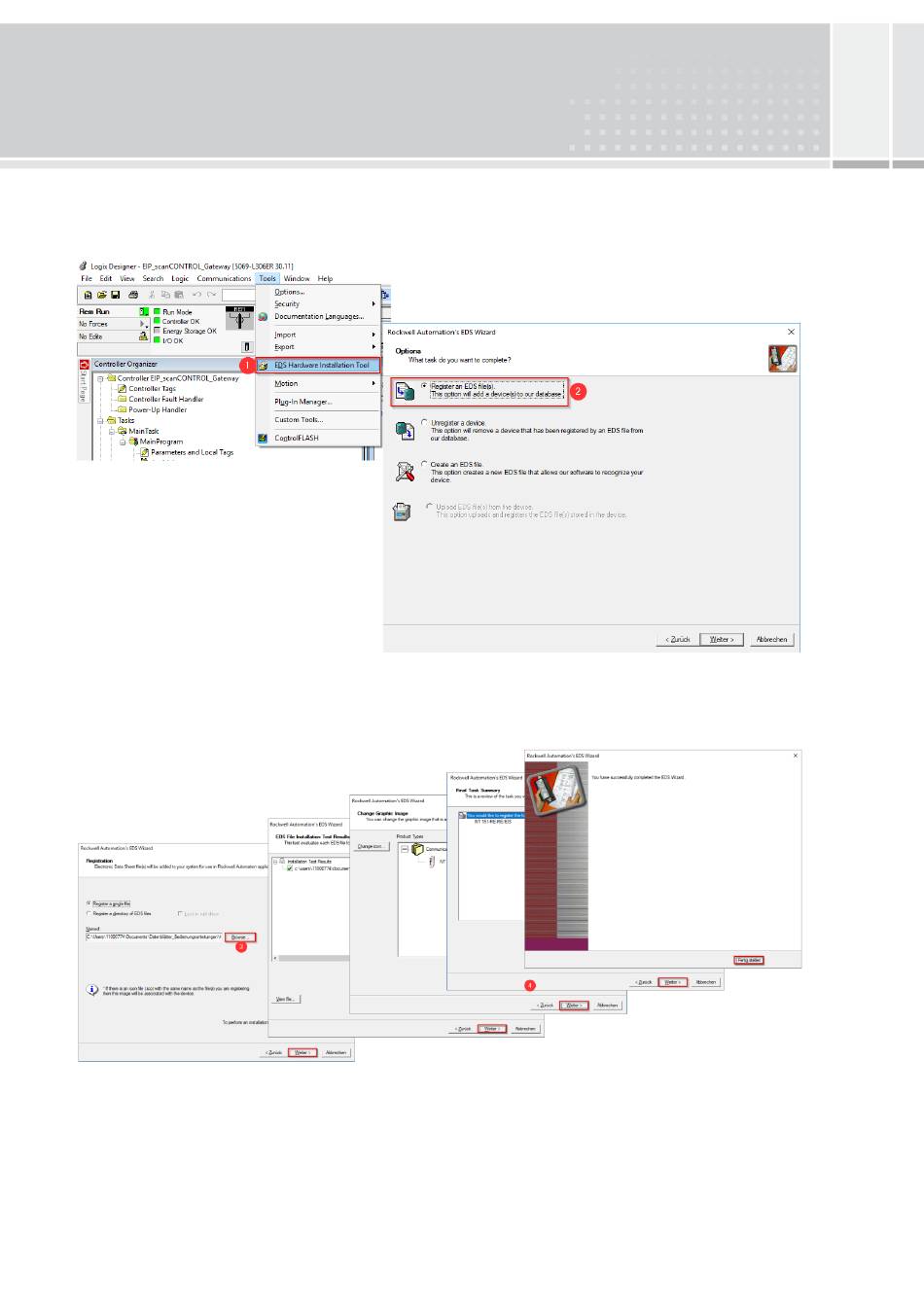

Abbildung 19: EDS Hardware Installation Tool
Abbildung 20: EDS Installation
16
