a) Variabel, Leistung größer als die nachfolgende Verdichter-
stufe:
Wenn der variable Teil des Drehzahlgeregelten Verdichters größer
als die nachfolgenden Verdichtern ist, wird es keine „Löcher" in der
Leistungskurve geben.
Beispiel:
1 Drehzahlgeregelter Verdichter mit einer Nennleistung bei 50 Hz
von 10 kW – Variabler Drehzahlbereich 30 – 90 Hz
2 Einstufen-Verdichter mit 10 kW
Feste Leistung = 30 Hz / 50 Hz x 10 kW = 6 kW
Variable Leistung = 60 Hz / 50 Hz x 10 kW = 12 kW

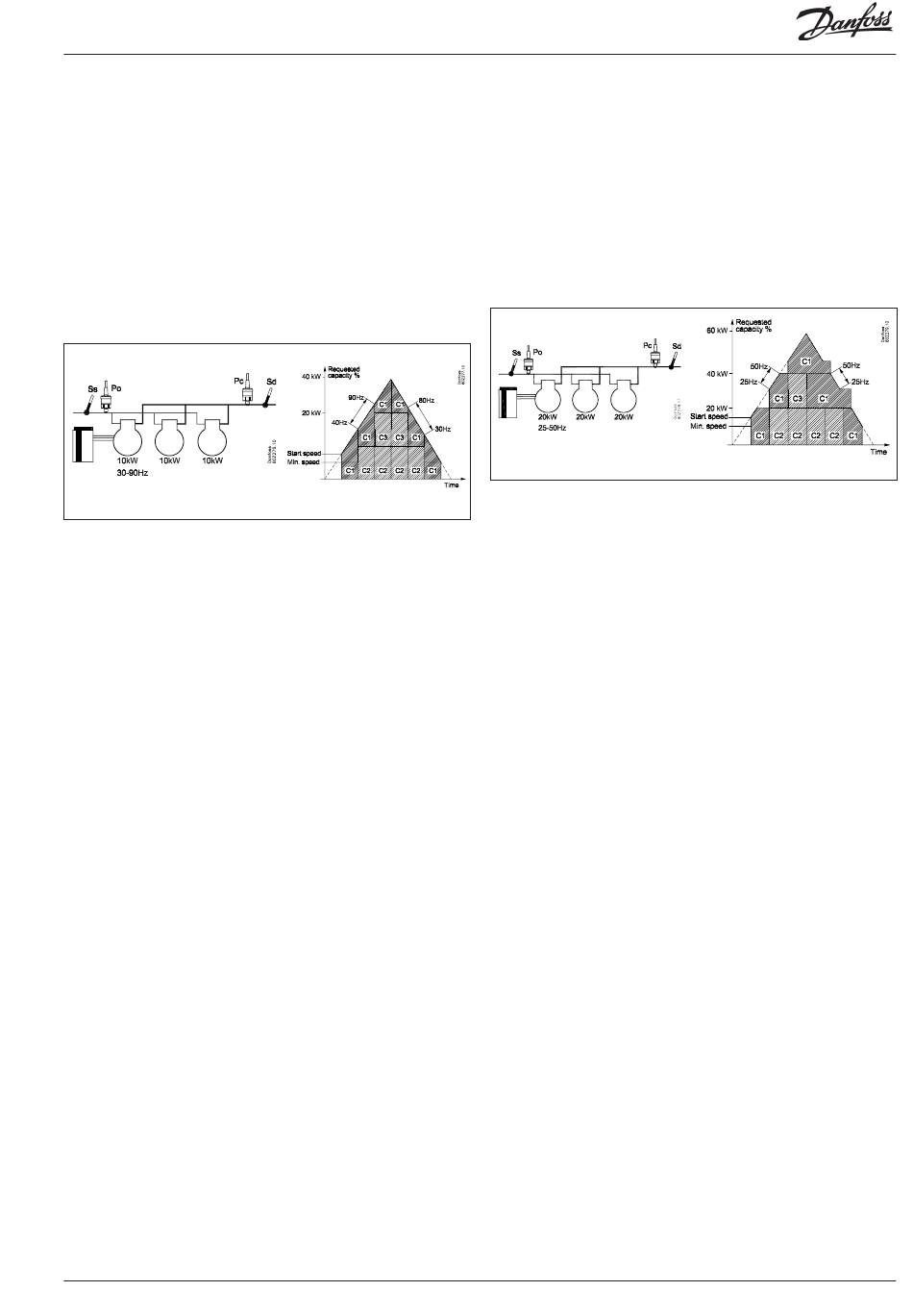

Die Leistungskurve wird wie folgt aussehen:
Da der variable Teil des Drehzahlgeregelten Verdichters größer als
die nachfolgenden Verdichterstufen ist, wird es keine „Löcher" in
der Leistungskurve geben.
1) Der Drehzahlgeregelte Verdichter wird eingeschaltet, wenn die
gewünschte Leistung die StartDrehzahlleistung erreicht hat.
2) Der Drehzahlgeregelte Verdichter erhöht die Drehzahl, bis er
die Höchstdrehzahl bei einer Leistung von 18 kW erreicht.
3) Der Einstufenverdichter C2 mit 10 kW wird zugeschaltet, und
die Drehzahl von C1 wird reduziert, sodass sie 8 kW (40 Hz)
entspricht.
4) Der Drehzahlgeregelte Verdichter erhöht die Drehzahl, bis die
Gesamtleistung von 28 kW bei maximaler Drehzahl erreicht ist.
5) Der Einstufenverdichter C3 mit 10 kW wird zugeschaltet, und
die Drehzahl von C1 wird reduziert, sodass sie 8 kW (40 Hz)
entspricht.
6) Der Drehzahlgeregelte Verdichter erhöht die Drehzahl, bis die
Gesamtleistung von 38 kW bei maximaler Drehzahl erreicht ist.
7) Wenn die Leistung wieder reduziert wird, werden die Einstu-
fenverdichter abgeschaltet, wenn die Drehzahl von C1 das
Minimum erreicht hat.
AK-CH 650
Leistungsregler RS8ER303 © Danfoss 2016-02
b) Variabler Teil kleiner als nachfolgende Verdichterstufen:
Wenn der variable Teil des Drehzahlgeregelten Verdichters kleiner
ist als die nachfolgenden Verdichtern, werden „Löcher" in der
Leistungskurve entstehen.
Beispiel:
1 Drehzahlgeregelter Verdichter mit einer Nennleistung bei 50 Hz
von 20 kW – Variabler Drehzahlbereich 25 – 50 Hz
2 Einstufenverdichter mit 20 kW
Feste Leistung = 25 Hz / 50 Hz x 20 kW = 10 kW
Variable Leistung = 25 Hz / 50 Hz x 20 kW = 10 kW
Die Leistungskurve wird wie folgt aussehen:
Da der variable Teil des Drehzahlgeregelten Verdichters kleiner ist
als die nachfolgenden Verdichterstufen, wird die Leistungskurve
einige „Löcher" aufweisen, die durch die variable Leistung nicht
ausgefüllt werden können.
1) Der Drehzahlgeregelte Verdichter wird eingeschaltet, wenn die
gewünschte Leistung die StartDrehzahlleistung erreicht hat.
2) Der Drehzahlgeregelte Verdichter erhöht die Drehzahl, bis er
die Höchstdrehzahl bei einer Leistung von 20 kW erreicht.
3) Der Drehzahlgeregelte Verdichter behält die Höchstdrehzahl
bei, bis die gewünschte Leistung auf 30 kW gestiegen ist.
4) Der Einstufen-Verdichter C2 mit 20 kW wird zugeschaltet, und
die Drehzahl von C1 wird auf das Minimum reduziert, sodass sie
10 kW (25 Hz) entspricht. Gesamtleistung = 30 kW.
5) Der Drehzahlgeregelte Verdichter erhöht die Drehzahl, bis die
Gesamtleistung von 40 kW bei maximaler Drehzahl erreicht ist.
6) Der Drehzahlgeregelte Verdichter behält die Höchstdrehzahl
bei, bis die gewünschte Leistung auf 50 kW gestiegen ist.
7) Der Einstufen-Verdichter C3 mit 20 kW wird zugeschaltet, und
die Drehzahl von C1 wird auf das Minimum reduziert, sodass sie
10 kW (25 Hz) entspricht. Gesamtleistung = 50 kW.
8) Der Drehzahlgeregelte Verdichter erhöht die Drehzahl, bis die
Gesamtleistung von 60 kW bei maximaler Drehzahl erreicht ist.
9) Wenn die Leistung reduziert wird, werden die Einstufen-Ver-
dichter abgeschaltet, wenn die Drehzahl von C1 das Minimum
erreicht hat.
