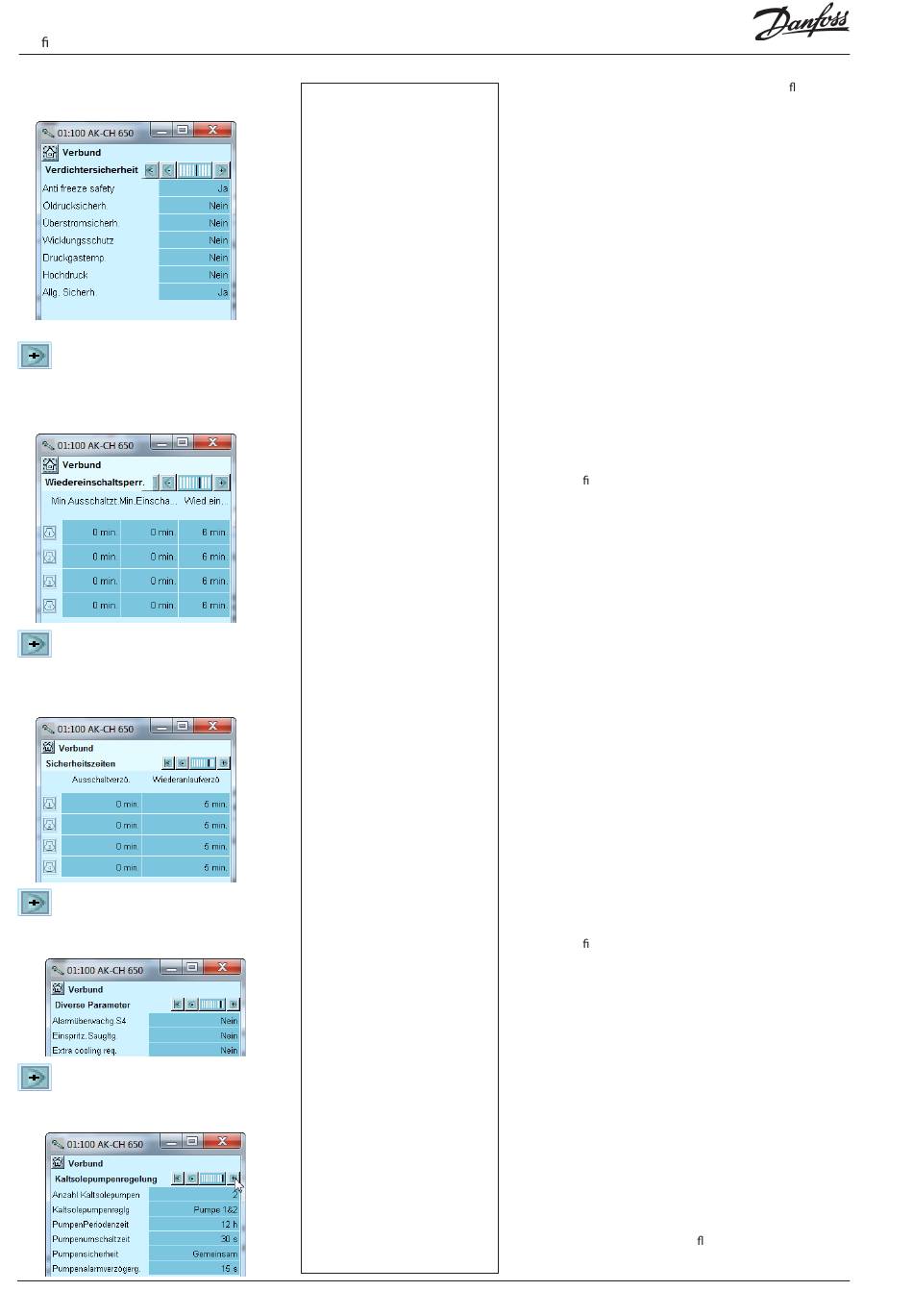

Kon guration - fortsetzung
8. Verdichterüberwachung einstel-
len
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
9. Verzögerungszeiten für
Verdichterbetrieb einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
10. Verzögerungszeiten für Sicher-
heitsabschaltungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
11. Diverse Funktione einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
12. Pumpenfunktion einstellen
54
In unserem Beispiel wählen wir :
- Frostschutz
- Allgemeiner Sicherheitsüber-
wachung für jeden einzelnen
Verdichter.
(Die Übrigen hätten gewählt
werden können, wenn es An-
forderungen an eine besondere
Sicherheitsautomatik für jeden
Verdichter gäbe.)
Min. Aus-Zeit für Verdichterrelais.
Min. Ein-Zeit für Verdichterrelais.
Startintervall des Verdichters.
Die Einstellungen gelten nur
für das den Verdichtermotor
schaltende Relais. Sie gelten
nicht für die Entlastungen.
Überlagern die Einschränkungen
einander, werden vom Regler die
längsten Einschränkungszeiten
angewandt.
In unserem Beispiel verwenden
wir diese Funktionen nicht
Leistungsregler RS8ER303 © Danfoss 2016-02
Bei 3 K unter dem Grenzwert wird die gesamte Ver üssiger-
leistung zugeschaltet und die Verdichterleistung vermindert.
Bei Überschreiten des Grenzwerts wird die gesamte Verdich-
terleistung abgeschaltet.
P0 Min. Grenze
Unterer Wert für Saugdruck in °C.
Bei Unterschreiten des Grenzwertes wird die gesamte Ver-
dichterleistung abgeschaltet.
P0 min Verzögerung bei start (0-600 sek)
Niederdruckausschaltung kann verzögert werden, soo das
die Ausschaltung vermiden wird.
Sicherheitszeitraum vor Neustart
Gemeinsame Verzögerungszeit vor Neustart der Verdichter.
(Gilt für die Funktionen: „Sd max limit", „Pc max limit" und „P0
min limit").
SH Min Alarm
Alarmgrenze für min. Überhitzung in der Saugleitung.
SH Max Alarm
Alarmgrenze für max. Überhitzung in der Saugleitung.
SH Alarmverzögerung
Verzögerungszeit vor Alarmauslösung für min./max. Überhit-
zung in der Saugleitung.
8 - Verdichter / Sicherheit
Frostschutz
Wählen Sie, ob ein übergeordneter gemeinsamer Sicher-
heitseingang für alle Verdichter gewünscht wird. Wenn Alarm
ausgelöst wird, werden alle Verdichter abgeschaltet
Öldruck schutz
Hier wird de niert, ob ein solcher Schutz angeschlossen
werden soll.
Bei „Allgemein" handelt es sich um ein Signal von jedem
Verdichter.
9 - Minimale Betriebszeiten
Hier werden die Betriebszeiten eingestellt, sodass unnützer
Lauf vermieden wird.
Zeit für Neustart = die Zeit zwischen zwei aufeinander
folgende Starts.
10 - Sicherheitszeiten
Verzögerungszeit
Zeitverzögerung vom Ausfall der Sicherheitsautomatik bis
zur Fehlermeldung vom Verdichter. Diese Einstellung gilt für
alle Sicherheitseingänge des entsprechenden Verdichters.
Neustartverzögerung
Die Mindestzeit eines Verdichters muss nach einer Sicher-
heitsabschaltung in Ordnung sein. Danach darf er erneut
gestartet werden.
11 - Diverse
Alarmüberwachung S4
Alarmmöglichkeit bei zu hohem und zu niedrigem S4
Damit sind verschiedene Verzögerungszeiten verbunden
Einspritz.Saugleitung
Die Funktion ist zu wählen, wenn eine Flüssigkeitseinsprit-
zung in der Saugleitung erfolgen soll, um die Druckgastem-
peratur niedrig zu halten.
Extra cooling req.
Der Regler kann ein Relais aktivieren, wenn er die Temperatur
nicht niedrig halten kann. Die Funktion umfasst eine Tempe-
ratureinstellung und zwei Verzögerungszeiten.
12 - Pumpen
Anzahl Kaltsole Pumpen (0, 1 oder 2)
Kaltsole Pumpenregelung
Hier wird de niert, wie die Pumpen laufen sollen:
0: Keine Pumpen in betrieb
1: Nur Pumpe 1 in betreib
2: Nur Pumpe 2 in betreib
3: Beide in betrieb
4: Betriebsausgleich gemäß nächste Einstellung. Start bevor
stop.
5: Betriebsausgleich gemäß nächste Einstellung. Stop bevor
start.
Pumpen Betriebsdauer
Laufzeit bevor zur anderen Pumpe gewechselt wird (1-500h)
Pumpenumschaltzeit
Überschneidungszeit wo beide Pumpen in betrieb sind bei
"Start bevor stop" oder Pausezeit bei "Stop bevor Start" (0-
600 Sek)
Pumpensicherheit
„Gemeinsam" auswählen, wenn die Überwachung per Strö-
mungsschalter erfolgen soll.
„Einzeln" auswählen, wenn die DI-Signale von den Relais
gesendet werden.
Pumpen AlarmVerzögerung
Verzögerungszeit von ausfall des ow switch bis Alarm.
AK-CH 650
