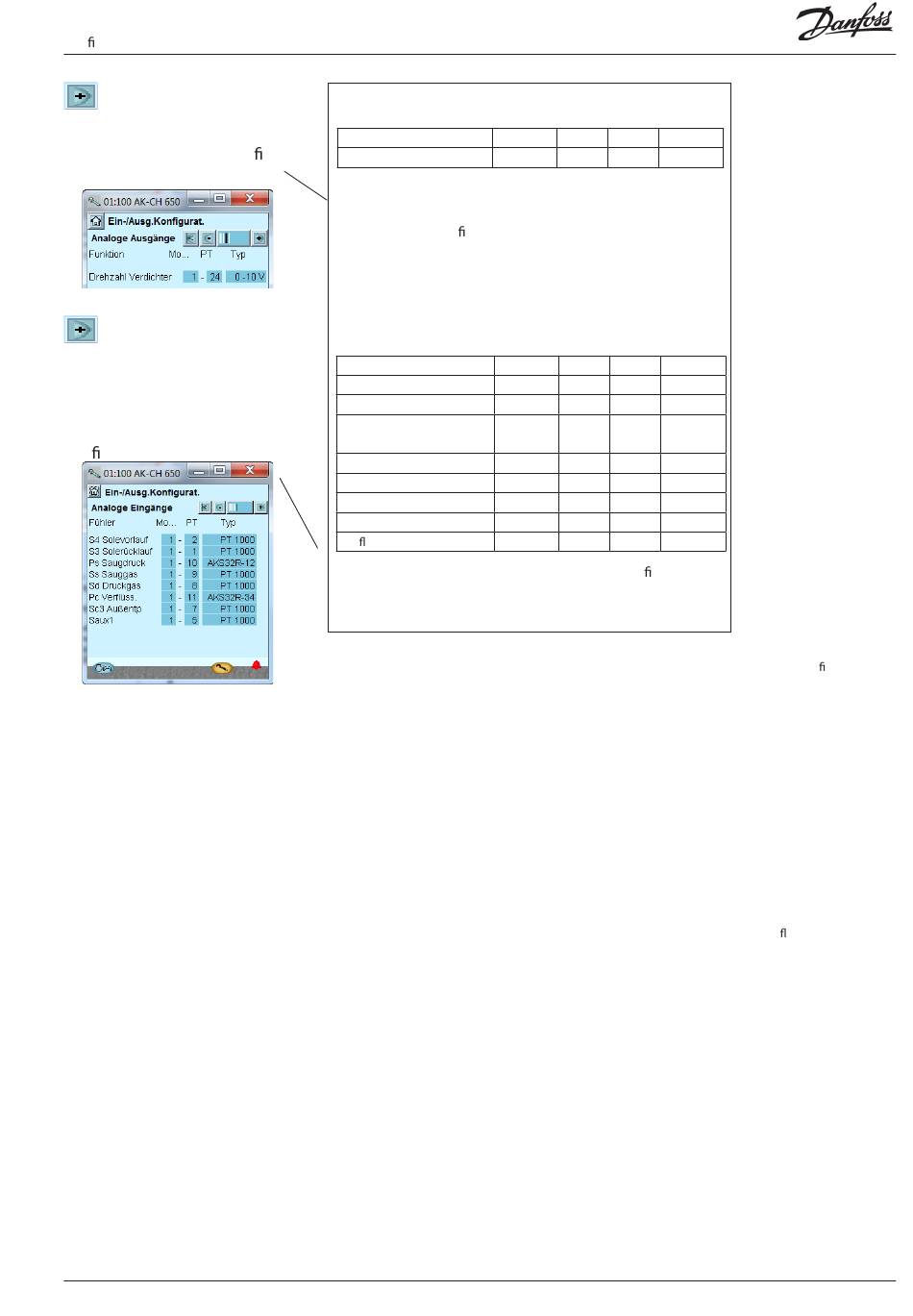

Kon guration - fortsetzung
Um zur nächsten Seite zu
gelangen ist das +-Schaltfeld
zu betätigen.
5. Analoge Ausgänge kon gu-
rieren
Um zur nächsten Seite zu
gelangen ist das +-Schaltfeld
zu betätigen.
6. Analoge Eingangssignale
kon gurieren
AK-CH 650
Funktion
Drehzahl des Verdichters
Der analoge Ausgang ist für die Steuerung der Drehzahl des
Verdichters zu kon gurieren.
Fühler
Kaltsole rücklauftemp. S3
Kaltsole temp. S4
Thermostatfühler im
Machienenraum - Saux1
Aussentemperatur - Sc3
Druckgastemperatur - Sd
Sauggastemperatur - Ss
Saugdruck - P0
Ver üssigerdruck - Pc
Die analogen Eingänge für die Fühler sind zu kon gurieren.
Leistungsregler RS8ER303 © Danfoss 2016-02
Ausgang Modul Punkt
Typ
AO1
1
24
0-10 V
Eingang
Modul Punkt
Typ
AI1
1
1
Pt 1000
AI2
1
2
Pt 1000
AI5
1
5
Pt 1000
AI7
1
7
Pt 1000
AI8
1
8
Pt 1000
AI9
1
9
Pt 1000
AI10
1
10
AKS32-12
AI11
1
11
AKS32-34
5 - Analoge Ausgänge
Die möglichen Funktione
sind wie folgt:
0 -10 V
2 – 10 V
0 -5 V
1 – 5V
Wählbar für:
• Drehzahlregelung Ver-
dichter
• Drehzahlregelung Lüfter
• Eingeschaltete Verdichter-
leistung anzeigen
6 - Analoge Eingänge
Die möglichen Funktione
sind wie folgt:
Temperatufühler:
• Pt1000
• PTC 1000
Druckmessumformer:
• AKS 32, -1 – 6 Bar
• AKS 32R, -1 – 6 Bar
• AKS 32, - 1 – 9 Bar
• AKS 32R, -1 – 9 Bar3
• AKS 32, - 1 – 12 Bar
• AKS 32R, -1 – 12 Bar
• AKS 32, - 1 – 20 Bar
• AKS 32R, -1 – 20 Bar
• AKS 32, - 1 – 34 Bar
• AKS 32R, -1 – 34 Bar
• AKS 32, - 1 – 50 Bar
• AKS 32R, -1 – 50 Bar
• AKS 2050, -1 – 59 Bar
• AKS 2050, -1 – 99 Bar
• AKS 2050, -1 – 159 Bar
• Benutzer de niert (Nur
Ratiometrisch, min. und
max Wert des Drucksmess-
bereiches muss eingestellt
werden)
Spannungssignale für
Sollwert Verschiebung:
• 0 – 5 V,
• 0 -10 V
S4 Kalt sole
S3 Kaltsole rück
P0 Saugdruck
Ss Sauggas
Sd Druckgas
Pc Ver üssigerdruck
S7 Heiss sole
Sc3 Aussentemp
Ext. sollw. Signal
Wärmerückgewinnung
Saux 1 - 4
Paux 1 - 3
Volt Eingang 1 - 5
• 0 -5 V,
• 0 -10 V,
• 1 – 5 V,
• 2 – 10 V
63
