Kon guration - fortsetzung

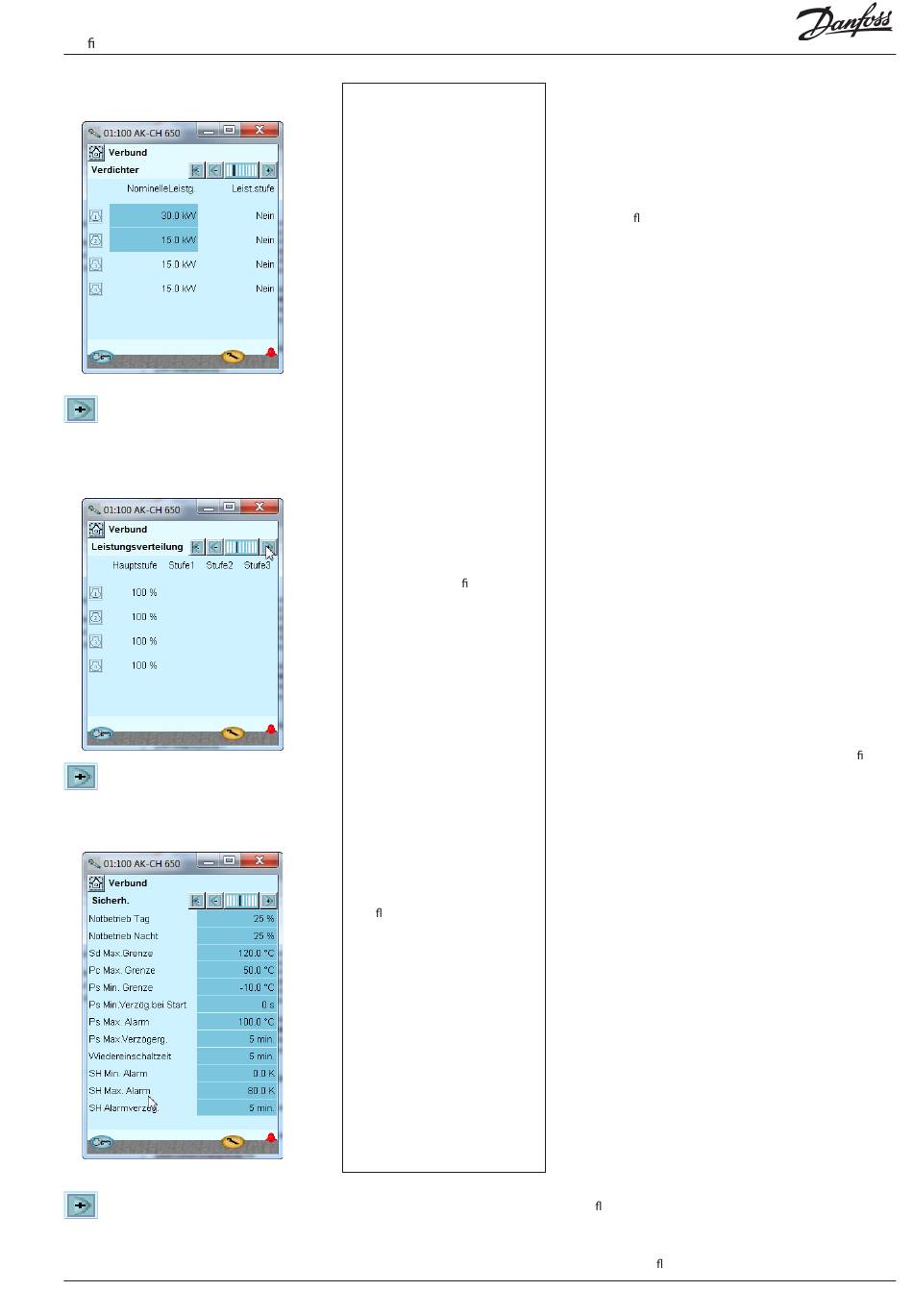

5. Werte für Verdichterleistung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
6. Werte für Hauptstufe und
Entlastungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
7. Werte für Sicherheitsbetrieb
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-CH 650
In unserem Beispiel verwenden wir:
- Drehzahlgeregelter Verdichter mit
30 kW (Verdichter 1)
- 3 Verdichter je 15 kW
In unserem Beispiel nden sich
keine Entlastungen und daher
keine Änderungen
In unserem Beispiel wählen wir:
- Sicherheitsgrenze für zu hohe
Druckrohrtemperatur = 120 °C
- Sicherheitsgrenze für zu hohen
Ver üssigungsdruck = 50°C
- Sicherheitsgrenze für niedrigen
Saugdruck = -10°C
- Alarmgrenzen für min.
beziehungsweise max.
Überhitzung = 5 und 35 K
Leistungsregler RS8ER303 © Danfoss 2016-02
Min. Drehzahl wo der Verdichter ausschalten soll
AKD start Drehzahl (20.0 – 60.0 Hz)
Minimum Drehzahl wenn der Verdichter starten soll (Der
eingestellte Wert muss höher als "AKD min.Drehzahl" sein)
AKD max Drehzahl (40.0 – 120.0 Hz)
Höchst zulässige Drehzahl für Verdichter
AKD Sicherheitsüberwachung
Wählen ob ein Eingang für Frequenzumformer erwünscht ist
Start Verzögerung erster Verdichter (5-600 Sek.)
Um den Sole uss vor dem Start sicherzustellen, kann eine
Verzögerungszeit hinterlegt werden, ehe der erste Verdichter
starten darf.
Last begrenzung
Wähle die Anzahl von Eingängen, die für die Lastbegrenzung
benutzt werden soll
Last begrenzung 1
Die max. zulässige Leistung, wenn am Eingang 1 ein Signal
empfangen werden soll
Last begrenzung 2
Die max. zulässige Leistung, wenn am Eingang 2 ein Signal
empfangen werden soll
Übersteuerungsgrenze P0
Es wird ungehindert Lastbegrenzung under dem Wert zuge-
lassen. Kommt P0 über den Wert startet eine Zeitverzögeung.
Ist die Zeitverzögerung abgelaufen, wird die Lastbegrenzung
abgemeldet
Übersteuerungsverzögerung 1
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Übersteuerungsverzögerung 2
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Expert Einstellung anzeigen
Wähle ob die Experten Einstellungen sichtbar sein soll
Kp S4
Verstärkungsfaktor für PI-Regelung (0,1 – 10,0)
Min. Leistungsänderung (0 – 100 %)
Den minimum Leistungsänderung einstellen, der sein
soll bevor der Leistungsverteiler die Verdichter ein- oder
ausschaltet
Laufzeit erste Stufe (15 – 900 s)
Zeit nach Anlauf, wo die Leistung auf die erst Stufe begrenzt
ist
Entlastungsmethode
Wähle ob ein oder zwei Leistungsgeregelte Verdichter nach
einander entlastet werden darf
5 - Verdichter
Hier werden die Leistungsverteilung der Verdichter de niert.
Die Leistungseinstellung is auch von den Einstellungen i
"Verdichter Anwendung" und "Schaltmuster" bestimmt.
Nominelle Leistung (0,0 – 100000,0 kW)
Die Nominelle Leistung des Verdichters einstellen.
Die Drehzqahlgeregelten Verdichter müssen den Nominellen
Wert bei jenen Netzfrekvenz eingestellt werden (50/60 Hz).
Entlastungen
Anzahl der Entlastungsventile an jedem Verdichter (0 - 3)
6 - Leistungsverteilung
Die Einstellung hängt von Verdichterkombination und
Schaltprinzip ab.
Hauptstufe
Einstellung der Nennleistung der Hauptstufe (Nennleistung
des entsprechenden Verdichters in % einstellen) 0 - 100%.
Entlastung
Anzeige der Leistung für jede Entlastung, 0 – 100%.
7 - Sicherheit
Notbetrieb – Tag
Gewünschte angeschlossene Leistung bei Tagesbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
Notbetrieb – Nacht
Gewünschte angeschlossene Leistung bei Nachtbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
Sd max. Begrenzung
Max. Wert für Druckgastemperatur: 10 K. Unterhalb dieser
Grenze wird die Verdichterleistung verringert und die gesam-
te Ver üssigerleistung zugeschaltet. Bei Überschreiten des
Grenzwerts wird die gesamte Verdichterleistung abgeschal-
tet.
Pc Max. Grenze
Max. Wert für Ver üssigerdruck in °C.
53
