Compressor application 5 – 1 x Drehzahl + single step
Der Regler ist in der Lage, einen drehzahlgeregelten Verdichter zu
betreiben, der mit einstu gen Verdichtern gleicher bzw. unter-
schiedlicher Größen kombiniert wird.
Voraussetzungen für die Nutzung:
• Ein drehzahlgeregelter Verdichter, der eine andere Größe als die
nachfolgenden einstu gen Verdichter aufweist.
• Bis zu 11 einstu ge Verdichter gleicher oder unterschiedlicher
Leistung (abhängig vom Schaltprinzip).
Diese Verdichterkombination arbeitet gemäß folgendem Schalt-
prinzip:
• Sequenz
• Zyklus
• Best t
Umgang mit drehzahlgeregelten Verdichtern:
Hierbei wird auf Abschn. "Power Pack Typen" verwiesen.

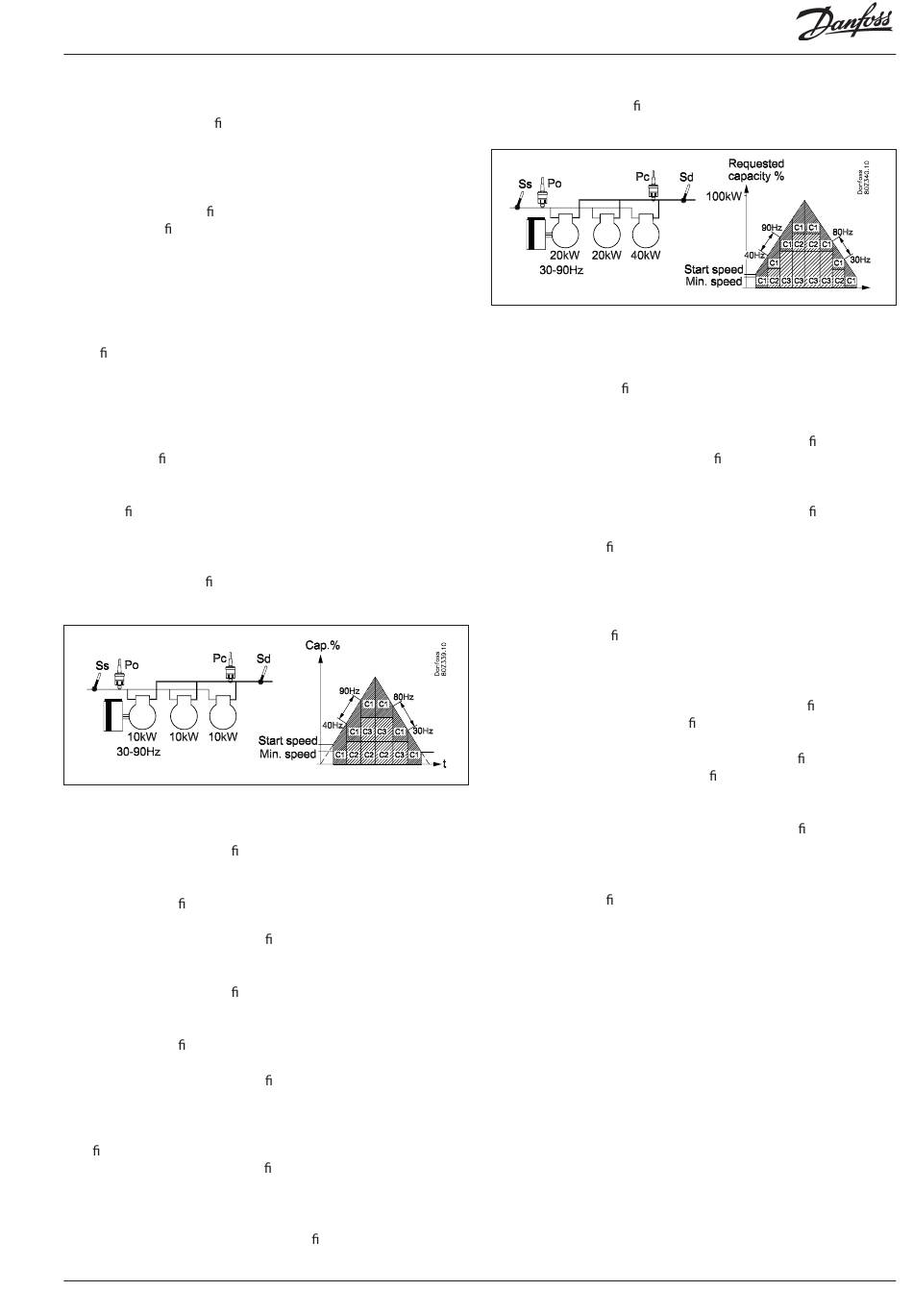

Zyklusbetrieb - Beispiel
Hier sind einstu ge Verdichter derselben Größe vorhanden.
Der drehzahlgeregelte Verdichter wird stets als erster gestartet
und als letzter gestoppt.
Die einstu gen Verdichter werden nach dem Prinzip „First In First
Out" zu- und abgeschaltet, um einen Betriebsstundenausgleich zu
gewährleisten.
Der drehzahlgeregelte Verdichter dient dazu, plötzliche Leistungs-
abfälle zwischen einstu gen Verdichtern auszugleichen.
Beispiel:
Steigende Leistung:
- Der drehzahlgeregelte Verdichter startet, wenn die gewünschte
Leistung der Startdrehzahl entspricht.
- Der nachfolgende einstu ge Verdichter mit den wenigsten Be-
triebsstunden wird zugeschaltet, wenn der drehzahlgeregelte
Verdichter bei voller Drehzahl (90 Hz) läuft.
- Wenn ein einstu ger Verdichter eingeschaltet wird, vermindert
der drehzahlgeregelte Verdichter die Drehzahl (40 Hz) entspre-
chend der Leistung des einstu gen Verdichters.
Abfallende Leistung:
- Der nachfolgende einstu ge Verdichter mit den meisten Be-
triebsstunden wird abgeschaltet, wenn der drehzahlgeregelte
Verdichter die Mindest-Drehzahl (30 Hz) erreicht hat.
- Wenn ein einstu ger Verdichter abgeschaltet wird, erhöht der
drehzahlgeregelte Verdichter die Drehzahl (80 Hz) entspre-
chend der Leistung des einstu gen Verdichters.
- Der drehzahlgeregelte Verdichter ist der letzte, der abgeschal-
tet wird, wenn die Bedingungen hierfür erfüllt sind.
Best t - Beispiel:
Hier sind mindestens zwei einstu ge Verdichter unterschiedlicher
Größe vorhanden.
Der drehzahlgeregelte Verdichter wird stets als erster gestartet
und als letzter gestoppt.
Der Leistungsverteiler schaltet die einstu gen Verdichter zu und
ab, um bestmögliche Leistungsanpassung und damit geringste
Leistungsabweichung zu gewährleisten.
AK-CH 650
Leistungsregler RS8ER303 © Danfoss 2016-02
Der drehzahlgeregelte Verdichter dient dazu, plötzliche Leistungs-
abfälle zwischen einstu gen Verdichtern auszugleichen.
Beispiel:
Steigende Leistung:
- Der drehzahlgeregelte Verdichter startet, wenn die gewünschte
Leistung der Start-Drehzahl entspricht.
- Der kleinste einstu ge Verdichter wird zugeschaltet, wenn der
drehzahlgeregelte Verdichter bei voller Drehzahl (90 Hz) läuft.
- Wenn der drehzahlgeregelte Verdichter wieder die höchste
Drehzahl (90 Hz) erreicht, wird der kleinste einstu ge Verdich-
ter (C2) aus- und der große einstu ge Verdichter (C3) zuge-
schaltet.
- Wenn der drehzahlgeregelte Verdichter wieder die höchste
Drehzahl (90 Hz) erreicht, wird der kleinste einstu ge Verdich-
ter (C2) wieder zugeschaltet.
- Wenn ein einstu ger Verdichter zugeschaltet wird, vermindert
sich die Drehzahl des drehzahlgeregelten Verdichters (40 Hz)
entsprechend der zugeschalteten Leistung.
Abfallende Leistung:
- Der kleine einstu ge Verdichter wird abgeschaltet, wenn der
drehzahlgeregelte Verdichter die Mindest-Drehzahl (30 Hz)
erreicht hat.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
drehzahl (30 Hz) erreicht, wird der kleinste einstu ge Verdichter
(C2) ab- und der große einstu ge Verdichter (C3) zugeschaltet.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
Drehzahl (30 Hz) erreicht, wird der große einstu ge Verdich-
ter (C3) ab- und der kleine einstu ge Verdichter (C2) wieder
zugeschaltet.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
Drehzahl (30 Hz) erreicht, wird der kleine einstu ge Verdichter
(C2) abgeschaltet.
- Der drehzahlgeregelte Verdichter ist der letzte, der abgeschal-
tet wird, wenn die Bedingungen hierfür erfüllt sind.
- Wenn ein einstu ger Verdichter abgeschaltet wird, erhöht der
drehzahlgeregelte Verdichter die Drehzahl (80 Hz) entspre-
chend der abgeschalteten Leistung.
103
