Design von eine Verdichter- und Ver üssigerregelung
Vorgehensweise:
1. Fertigen Sie eine Skizze der aktuellen Anlage an.
2. Kontrollieren Sie, ob die Reglerfunktionen für die gewünschte
Anwendung ausreichen.
3. Überlegen Sie, welche Anschlüsse vorgenommen werden
müssen.
4. Benutzen Sie ein Planungsschema. / Notieren Sie alle Anschlüs-
se./ Zusammenzählen.
5. Sind am Reglermodul ausreichend Anschlüsse vorhanden? -
Wenn nicht, lässt sich dies durch Änderung eines Ein/Aus-Ein-
gangssignals von einem Spannungssignal in ein Kontaktsignal
erzielen, oder ist ein Ausbaumodul vorzusehen?
6. Beschließen Sie, welche Ausbaumodule angewandt werden
sollen.
7. Kontrollieren Sie, ob die Begrenzungen eingehalten werden.
8. Berechnen Sie die Gesamtlänge der Module.
9. Verkoppeln der Module.
10. Die Anschlussstellen sind festzulegen.
11. Fertigen Sie ein Anschlussdiagramm oder ein Symboldia-
gramm an.
12. Spannungsversorgung / Trafogröße.
1

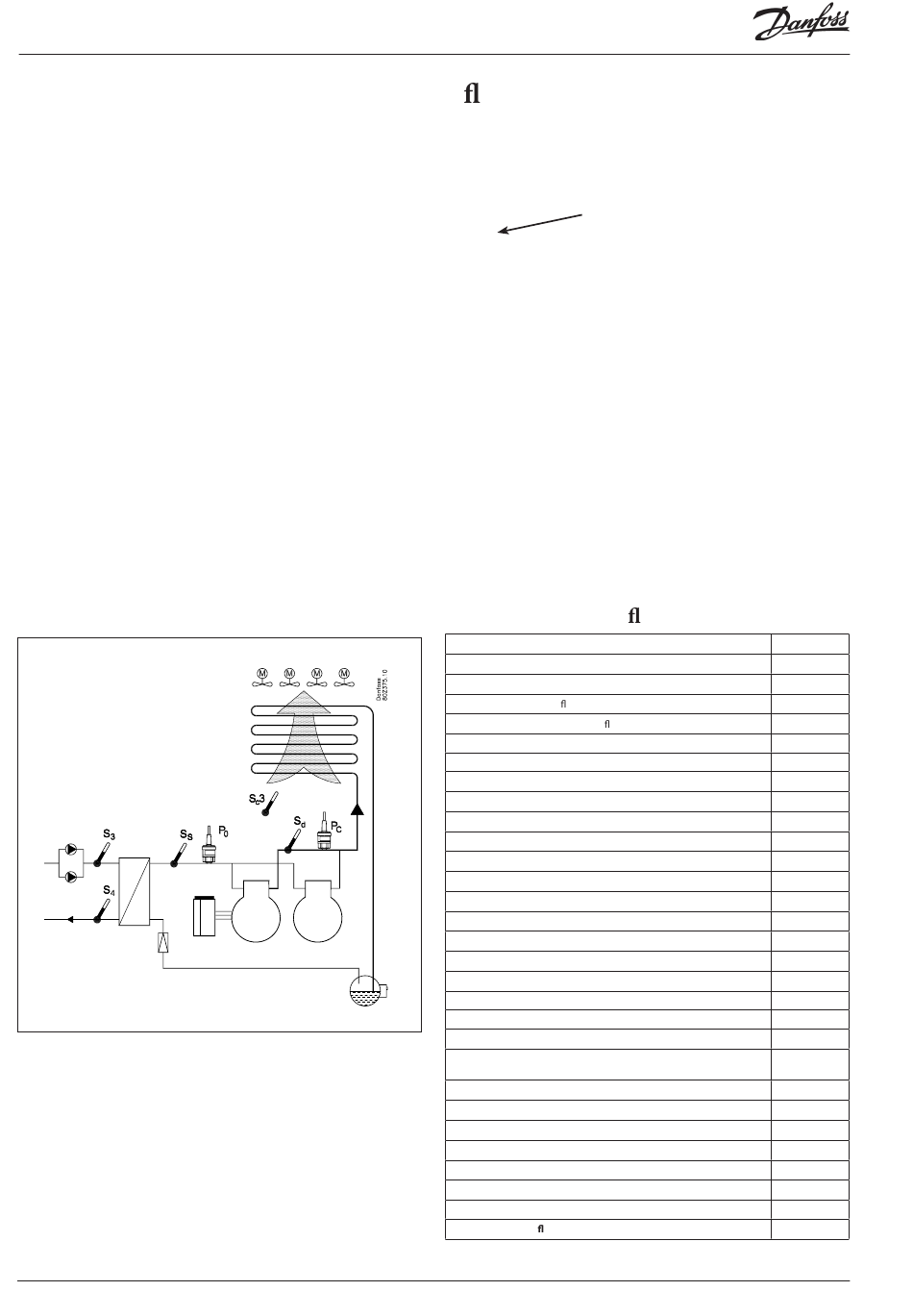

Skizze
Fertigen Sie eine Skizze der aktuellen Anlage an.
30
Leistungsregler RS8ER303 © Danfoss 2016-02
2
Verdichter und Ver üssigerfunktionen
Anwendung
Regelung von einer Verdichtergruppe
Regelung von einer Ver üssigergruppe
Sowohl Verdichtergruppe als Ver üssigergruppe
Pumpenregelung
Regelung von Verdichterleistung
PI-Regelung
Max. Anzahl Verdichter
Max. Anzahl Entlastungen je Verdichter
Gleiche Verdichterleistungen
Unterschiedliche Verdichterleistungen
Sequenzieller Betrieb (zuerst Ein / zuletzt Aus)
Drehzahlregelung von 1 oder 2 Verdichtern
Betriebszeitausgleich
Min. Wiedereinschaltzeit
Min. On-zeit
Flüssigkeitseinspritzung in Wärmeaustauscher
Flüssigkeitseinspritzung in die Saugleitung
Load shedding (Leistungsbegrenzung)
Relaisausgang, der bei Antrag auf zusätzliche Kühlung aktiviert
wird,
0-10 V Signal, das eingeschaltete Verdichterleistung zeigt
Sollwert für Soletemperatur
Übersteuerung via P0-optimierung
Übersteuerung via "Nachtanhebung"
Übersteuerung via "0 -10 V Signal"
Regelung der Ver üssigerleistung
Folge diese 12
Punkte.
AK-CH 650
x
x
x
x
x
6
3
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
AK-CH 650
