Montage und Verdrahtung - fortsetzung

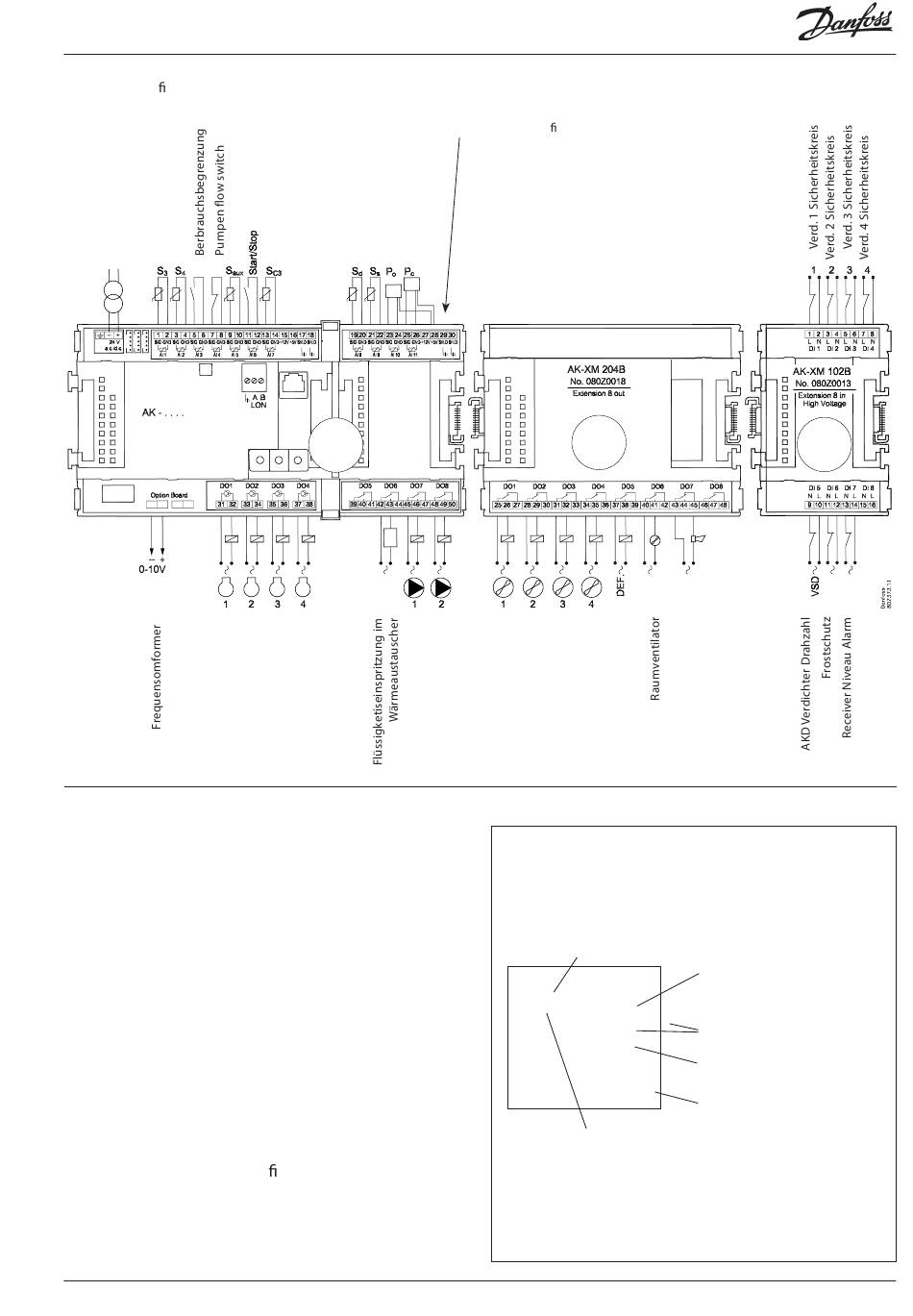

Die Anschlüsse nden sich zum Beispiel hier.
2. LON Kommunikationsnetzwerk anschliessen
Bei der Einrichtung der Datenkommunikation sind die im Do-
kument RC8AC aufgeführten Anforderungen zu beachten.
3. Versorgungsspannung anschliessen
Die 24 V betragende Versorgung darf nicht mit anderen Reg-
lern oder Apparaten geteilt werden. Die Klemmen dürfen nicht
geerdet werden.
4. Leuchtdioden beachten
Nach Anschluss der Spannungsversorgung durchläuft der
Regler eine interne Prüfung.
Der Regler ist nach knapp einer Minute bereit, sobald die
Leuchtdiode "Status" langsam blinkt.
5. Bei Netzwerk
Adresse einstellen und Service-Pin aktivieren.
6. Der Regler kann jetzt kon guriert werden.
AK-CH 650
1
Leistungsregler RS8ER303 © Danfoss 2016-02
Die Abschirmung des Druckmes-
sumformerkabels darf nur am
beim Regler be ndlichen Ende
verbunden werden.
Warnung
Signalkabel müssen von anderen
Kabeln mit hoher Spannung getrennt
gehalten werden.
2
Interne kommunikation
zwichen den Modulen:
Rasches Blinken = Fehler
Dauernd Ein = Fehler
■ Power
■ Comm
■ DO1
■ Status
■ DO2
■ Service Tool
■ DO3
■ LON
■ DO4
■ DO5
■ Alarm
■ DO6
■ DO7
■ DO8
■ Service Pin
Status am Ausgang 1-8
3
Langsames Blinken = OK
Rashes Blinken = Antwort vom Gateway in
10 Min. nach Netzwerksinstallation
Dauernd Ein = Fehler
Dauernd Aus = Fehler
Eksterne Kommunikation
Blinken = Aktiver Alarm / nicht quittiert
Dauernd Ein = Aktiver Alarm / quittiert
Netzwerksinstallation
