Compressor application 7 – 2 x Drehzahl + single
Der Regler ist in der Lage, zwei drehzahlgeregelte Verdichter mit
mehreren einstu gen Verdichtern gleicher oder unterschiedlicher
Größe (je nach Schaltprinzip) zu regeln.
Der Vorteil beim Einsatz zweier drehzahlgeregelter Verdichter
ist, dass man eine sehr geringe Leistung erreichen kann, was bei
geringen Belastungen günstig ist. Ferner verfügt man über einen
sehr großen, variablen Regelungsbereich.
Voraussetzung für die Nutzung:
• Zwei drehzahlgeregelte Verdichter, die eine andere Größe als die
nachfolgenden einstu gen Verdichter aufweisen.
• Die drehzahlgeregelten Verdichter können dieselbe Größe oder
unterschiedliche Größen haben (je nach Wahl des Schaltprin-
zips).
• Dasselbe Frequenzband für beide drehzahlgeregelten Verdichter.
• Einstu ge Verdichter derselben oder unterschiedlicher Größen
(je nach Schaltprinzip).
Diese Verdichterkombination arbeitet nach folgendem Schaltprin-
zip:
• Sequenziell
• Sequenz
• Zyklus
Umgang mit drehzahlgeregelten Verdichtern:
Hierbei wird auf Abschn. "Power Pack Typen" verwiesen.

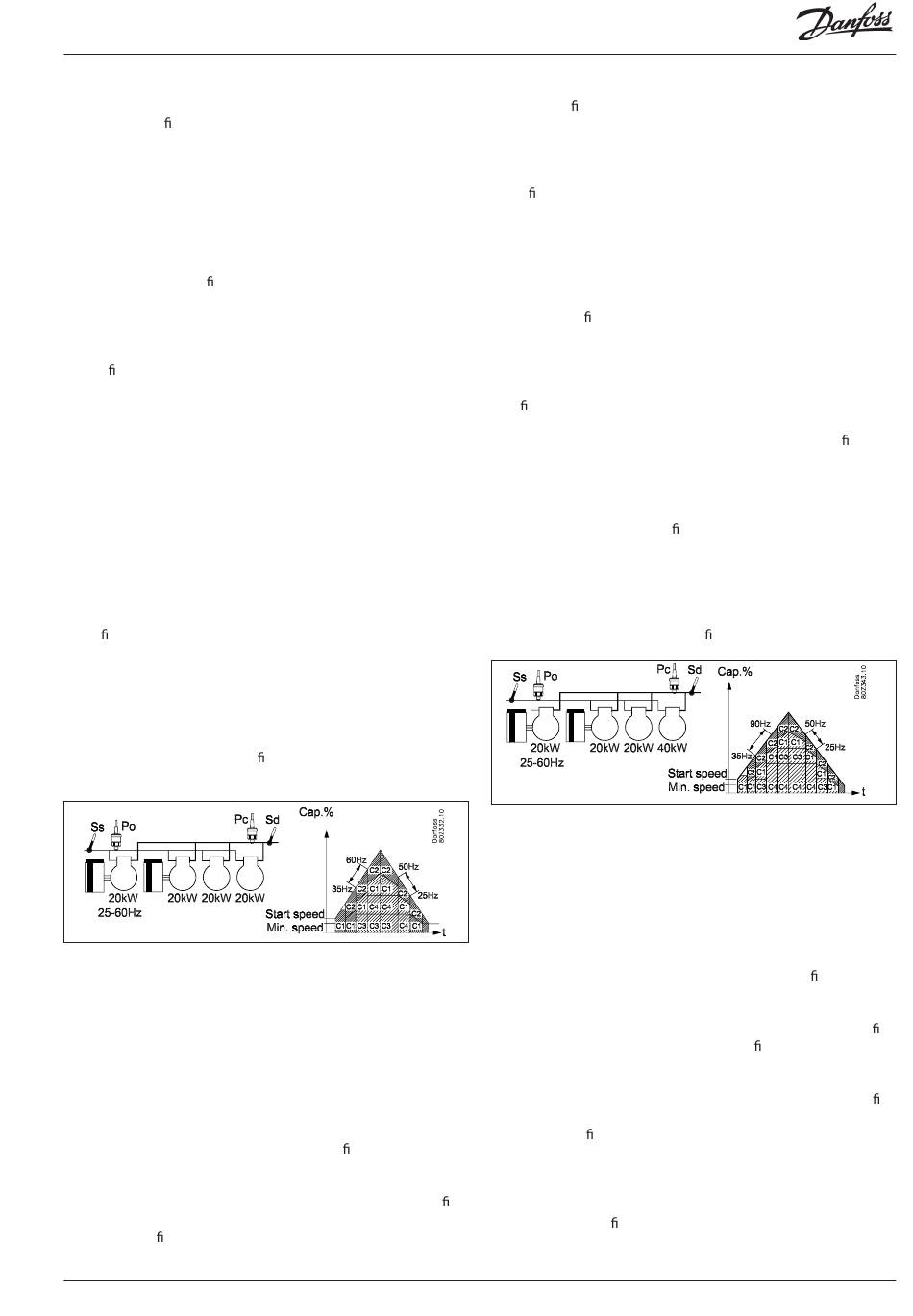

Zyklusbetrieb - Beispiel
Hier sind drehzahlgeregelte Verdichter derselben Größe vorhan-
den.
Einstu ge Verdichter müssen ebenfalls dieselbe Größe aufweisen.
Die drehzahlgeregelten Verdichter werden stets als erste gestartet
und als letzte gestoppt.
Die drehzahlgeregelten Verdichter werden gem. Betriebsstunden
(Prinzip „First In First Out") ein- und abgeschaltet.
Die drehzahlgeregelten Verdichter dienen dazu, Leistungsabfälle
zwischen nachfolgenden einstu gen Verdichtern auszugleichen.
Beispiel:
Steigende Leistung:
- Der drehzahlgeregelte Verdichter mit den wenigsten Betriebs-
stunden (C1) startet, wenn die gewünschte Leistung der Start-
Drehzahl entspricht.
- Der nachfolgende drehzahlgeregelte Verdichter C2 wird zuge-
schaltet, wenn der erste drehzahlgeregelte Verdichter (C1) die
höchsten Drehzahl (60 Hz) erreicht hat, sodass beide parallel
laufen.
- Wenn die beiden drehzahlgeregelten Verdichter die volle Dreh-
zahl (60 Hz) erreicht haben, wird der einstu ge Verdichter mit
den wenigsten Betriebsstunden (C3) zugeschaltet.
- Wenn die beiden drehzahlgeregelten Verdichter wieder die
volle Drehzahl (60 Hz) erreicht haben, wird der letzte einstu ge
Verdichter (C4) zugeschaltet.
- Wenn einstu ge Verdichter zugeschaltet werden, vermindert
sich die Drehzahl des drehzahlgeregelten Verdichters (35 Hz)
entsprechend der zugeschalteten Leistung.
AK-CH 650
Leistungsregler RS8ER303 © Danfoss 2016-02
Abfallende Leistung:
- Der einstu ge Verdichter mit den meisten Betriebsstunden (C3)
wird abgeschaltet, wenn die drehzahlgeregelten Verdichter die
Mindest-Drehzahl (25 Hz) erreicht haben.
- Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindest-Drehzahl (25 Hz) erreicht haben, wird der letzte ein-
stu ge Verdichter (C4) abgeschaltet.
- Wenn die beiden drehzahlgeregelten Verdichter wieder die
Mindest-Drehzahl (25 Hz) erreicht haben, wird der drehzahl-
geregelte Verdichter mit den meisten Betriebsstunden (C1)
abgeschaltet.
- Der letzte drehzahlgeregelte Verdichter (C2) wird abgeschaltet,
wenn die Bedingungen hierfür erfüllt sind.
- Wenn einstu ge Verdichter abgeschaltet werden, erhöhen die
drehzahlgeregelten Verdichter ihre Drehzahl (50 Hz) entspre-
chend der abgeschalteten Leistung.
Best t - Beispiele
Hier sind die beiden drehzahlgeregelten Verdichter von unter-
schiedlicher Größe bzw. weisen die nachfolgenden einstu gen
Verdichter unterschiedliche Größen auf.
Die drehzahlgeregelten Verdichter werden stets als erste gestartet
und als letzte gestoppt.
Zur optimalen Leistungsanpassung schaltet der Leistungsverteiler
drehzahlgeregelte und einstu ge Verdichter ein und aus, sodass
Leistungssprünge möglichst gering ausfallen.
Beispiel 1
In diesem Beispiel weisen die drehzahlgeregelten Verdichter
dieselbe, die nachfolgenden einstu gen Verdichter dagegen
unterschiedliche Größen auf.
Steigende Leistung:
- Der drehzahlgeregelte Verdichter mit den wenigsten Betriebs-
stunden (C1) startet, wenn die gewünschte Leistung der Start-
Drehzahl entspricht.
- Wenn der erste drehzahlgeregelte Verdichter (C1) die höchste
Drehzahl (60 Hz) erreicht hat, wird der zweite drehzahlgeregel-
te Verdichter (C2) zugeschaltet, sodass beide parallel laufen.
- Wenn die beiden drehzahlgeregelten Verdichter die volle Dreh-
zahl (60 Hz) erreicht haben, wird der kleine einstu ge Verdich-
ter (C3) zugeschaltet.
- Wenn die beiden drehzahlgeregelten Verdichter wieder die
volle Drehzahl (60 Hz) erreicht haben, wird der große einstu ge
Verdichter (C4) zu- und der kleine einstu ge Verdichter (C3)
abgeschaltet.
- Wenn die beiden drehzahlgeregelten Verdichter wieder die
volle Drehzahl (60 Hz) erreicht haben, wird der kleine einstu ge
Verdichter (C4) wieder zugeschaltet.
- Wenn einstu ge Verdichter zugeschaltet werden, vermindert
sich die Drehzahl der drehzahlgeregelten Verdichter (35 Hz)
entsprechend der zugeschalteten Leistung.
Abfallende Leistung:
- Der kleine einstu ge Verdichter (C3) wird abgeschaltet, wenn
die drehzahlgeregelten Verdichter die Mindest-Drehzahl (25
Hz) erreicht haben.
