Compressor application 6 – 1 x Drehzahl + unloader
Der Regler ist in der Lage, einen drehzahlgeregelten Verdichter
kombiniert mit mehreren leistungsgeregelten Verteilern dersel-
ben Größe und mit derselben Anzahl Entlastungen zu regeln.
Der Vorteil bei dieser Kombination ist, dass der variable Teil des
drehzahlgeregelten Verdichters nur groß genug sein muss, um
die nachfolgenden Entlastungsventile zu decken, damit eine Leis-
tungskurve ohne Leistungsabfälle erreicht wird.
Voraussetzungen für die Nutzung:
• Ein drehzahlgeregelter Verdichter, der eine andere Größe als die
nachfolgenden einstu gen Verdichter aufweist.
• Die leistungsgeregelten Verdichter müssen dieselbe Größe und
dieselbe Anzahl Entlastungsventile haben (max. 3).
• Die Hauptstufe der leistungsgeregelten Verdichter hat dieselbe
Größe.
• Die Hauptstufe kann eine andere Größe als die Entlastungsventi-
le aufweisen, z. B. 50%, 25% und 25%..
Diese Verdichterkombination arbeitet nach folgendem Schaltprin-
zip:
• Sequenz
• Zyklus
Umgang mit drehzahlgeregelten Verdichtern:
Hierbei wird auf Abschn. "Power Pack Typen" verwiesen.

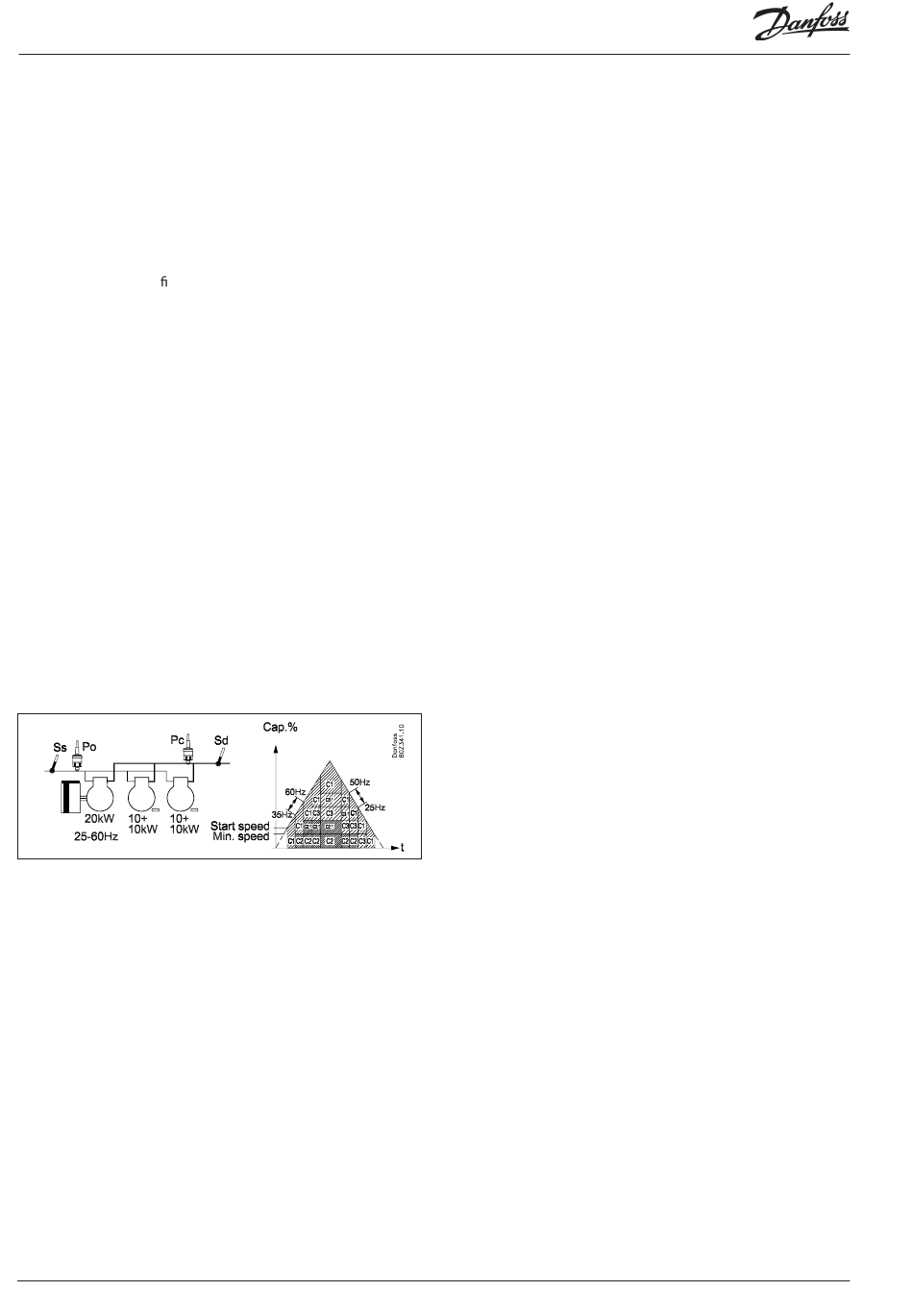

Zyklusbetrieb - Beispiel
Der drehzahlgeregelte Verdichter wird stets als erster gestartet
und als letzter gestoppt.
Die leistungsgeregelten Verdichter werden nach dem Prinzip „First
In First Out" zu- und abgeschaltet, um einen Betriebsstundenaus-
gleich zu gewährleisten.
Der drehzahlgeregelte Verdichter dient dazu, plötzliche Leistungs-
abfälle zwischen den Entlastungsventilen/Hauptstufen auszuglei-
chen.
Steigende Leistung:
- Der drehzahlgeregelte Verdichter startet, wenn die gewünschte
Leistung der Start-Drehzahl entspricht.
- Die Hauptstufe des drehzahlgeregelten Verdichters mit den
wenigsten Betriebsstunden (C1) wird zugeschaltet, wenn der
drehzahlgeregelte Verdichter bei voller Drehzahl (60 Hz) läuft.
- Die Entlastungsventile werden allmählich zugeschaltet, wenn
der drehzahlgeregelte Verdichter wieder die höchste Drehzahl
erreicht (60 Hz).
- Die Hauptstufe auf dem letzten leistungsgeregelten Verdichter
(C2) wird zugeschaltet, wenn der drehzahlgeregelte Verdichter
wieder die höchste Drehzahl (60 Hz) erreicht.
- Die Entlastungsventile werden allmählich zugeschaltet, wenn
der drehzahlgeregelte Verdichter wieder die höchste Drehzahl
erreicht (60 Hz).
- Wenn Hauptstufe oder Entlastungsventile zugeschaltet werden,
vermindert sich die Drehzahl des drehzahlgeregelten Verdich-
ters (35 Hz) entsprechend der zugeschalteten Leistung.
104
Leistungsregler RS8ER303 © Danfoss 2016-02
Abfallende Leistung:
- Der leistungsgeregelte Verdichter mit den meisten Betriebs-
stunden (C2) schaltet das Entlastungsventil ab, wenn der
drehzahlgeregelte Verdichter die Mindest-Drehzahl (25 Hz)
erreicht hat.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
Drehzahl (25 Hz) erreicht, wird ein Entlastungsventil auf dem
nächsten drehzahlgeregelten Verdichter (C3) abgeschaltet.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
Drehzahl (25 Hz) erreicht, wird die Hauptstufe auf dem dreh-
zahlgeregelten Verdichter mit den meisten Betriebsstunden
(C2) abgeschaltet.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
Drehzahl (25 Hz) erreicht, wird die Hauptstufe auf dem letzten
drehzahlgeregelten Verdichter (C3) abgeschaltet.
- Der drehzahlgeregelte Verdichter ist der letzte, der abgeschal-
tet wird, wenn die Bedingungen hierfür erfüllt sind.
- Wenn Hauptstufe oder Entlastungsventile abgeschaltet wer-
den, erhöht der drehzahlgeregelte Verdichter die Drehzahl (50
Hz) entsprechend der abgeschalteten Leistung.
AK-CH 650
