8.3 Erweiterungsplatine
8.3.1 Ansicht

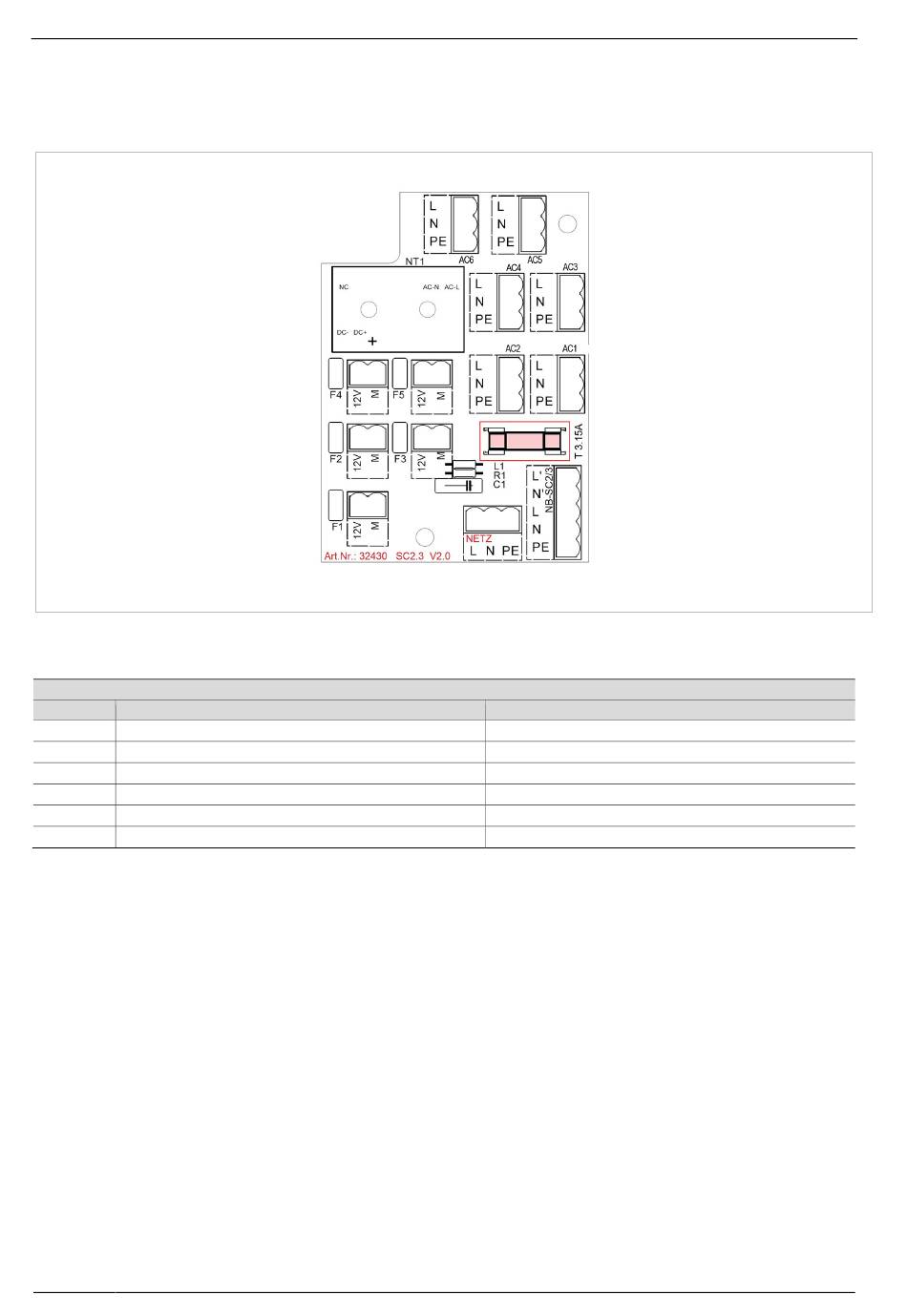

Abb. 24: Erweiterungsplatine für die Netzplatine der SolvisControl 3
8.3.2 Belegungstabelle
Aktoren (Pumpen)
Ausgang-Nr. SolvisMax Gas-/Öl-Hybrid mit Wärmepumpe
AC1
Anschlussplatine SmartGrid und Spannungsversorgung A12
AC2
Spannungsversorgung A14
AC3
Steuerung SolvisLea / SolvisLea Eco / SolvisLea 8 P
AC4
Pumpe Solar oder Pumpe Solar 1
AC5
Pumpe Warmwasser
AC6
Pumpe Solar 2
24
SolvisMax Futur/Solo mit Wärmepumpe
Anschlussplatine SmartGrid und Spannungsversorgung A12
Spannungsversorgung A14
Pumpe Solar (Futur) oder Pumpe Solar 1 (Solo)
(Reserve)
Pumpe Warmwasser
Pumpe Solar 2 (Solo)
