8 Anhang
8.1.2 SolvisMax Gas und Öl mit SolvisPia
S8
BD
S6
I3
SV-SOL
4 bar
P
SOL-xx

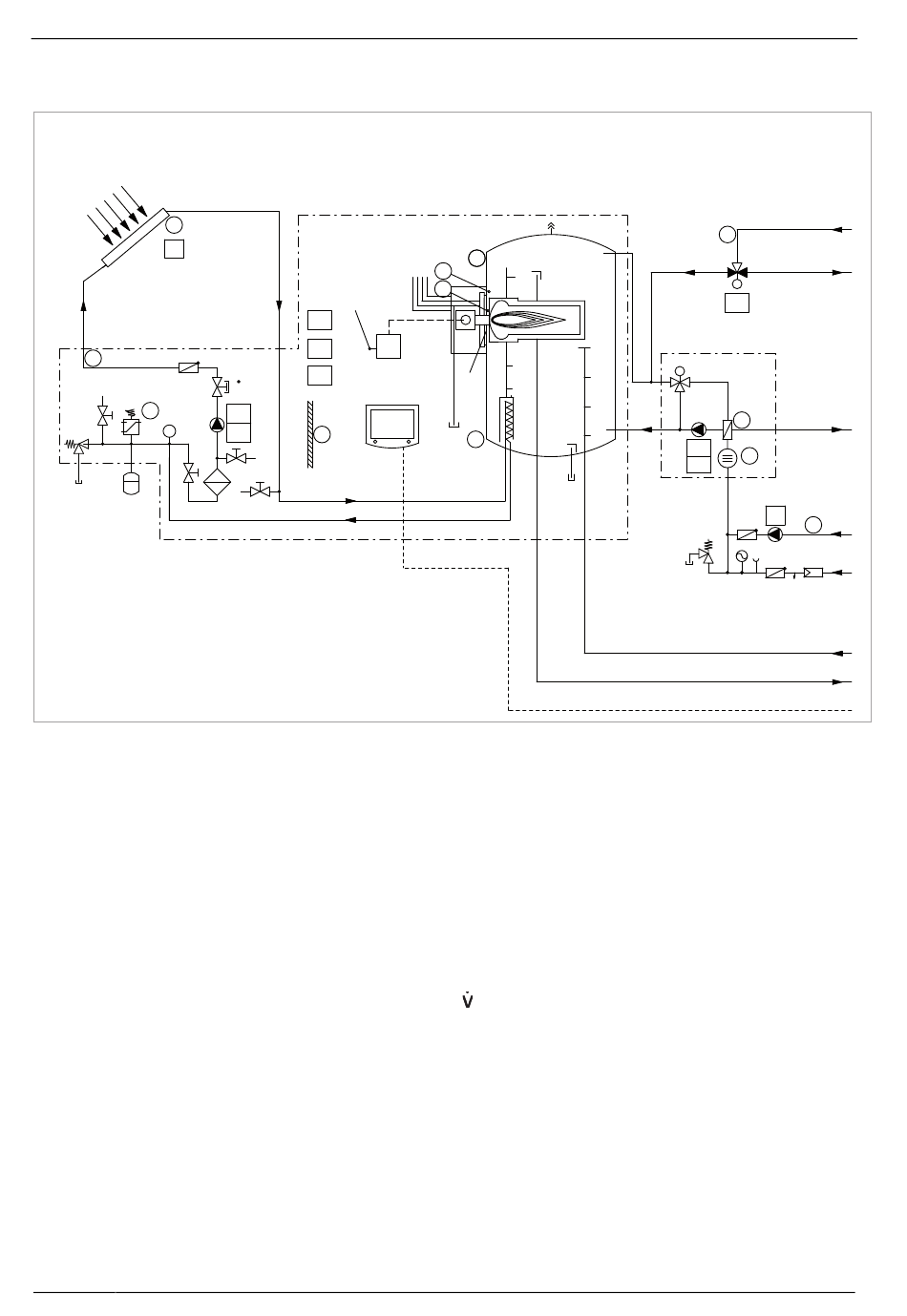

Abb. 21: SolvisMax Baureihe 6 Grundausstattung mit SC-3, SolvisPia und drei Heizkreisen – Teil 1
* gilt nur für SÖ-BW,
** gilt nur für SX
Ausstattung
• Systemregler SolvisControl 3
• Trinkwassererwärmung und 2 gemischte Heizkreise
• Solarkreis mit einem Kollektor(feld)
• Öl oder Gas Brennwertgerät
• ein weiterer temperaturbegrenzter oder gemischter
Heizkreis
Baugruppen:
BD
Blitzschutzdose
HKS-G
Heizkreisstation, gemischt
AG-xx
Solar-Ausdehnungsgefäß (vormals SOL-XX)
WWS
Warmwasserstation
SG-H
Sicherheitsgruppe Heizkreis
SiV
Sicherheitsventil (neu: SIG-TW)
VTL-3
Verteilbalken 3-fach (vormals VB-3))
20
BS
A12
*
FA
A13
**
O1
V
AC4
Solvis
Control
SP2
S10
SV
SR
SolvisMax
S1
Gas / Öl
S4
S4
S9
S9
STB
S3
Abkürzungen
AG
Ausdehnungsgefäß (vormals MAG)
HR
Heizungsrücklauf
HV
Heizungsvorlauf
LA
Luftabscheider
SAS
Schlammabscheider
SR
Solar-Rücklauf
SV
Solar-Vorlauf
SV-SOL
Solar-Sicherheitsventil
TMV
Thermisches Mischventil
TWK
Trinkwassernetz, Anschluss kalt
TWW
Trinkwassernetz, Anschluss warm
TWZ
Trinkwassernetz, Anschluss Zirkulation
Abgleichventil
AC4
Erweiterungsplatine AC4 (Netz)
AC5
Erweiterungsplatine AC5 (Netz)
HK1 -3
Heizkreis 1 bis 3
BS
Brennerstecker
FA
Feuerungsautomat
STB
Sicherheitstemperaturbegrenzer
WP
Wärmepumpe
WP-RL
Wärmepumpe-Rücklauf
WP-VL
Wärmepumpe-Vorlauf
WWS-VL
Warmwasserstation-Vorlauf
UBA-MAX-6-WP · Technische Änderungen vorbehalten · 33674-2d · SOLVIS
WP-VL
S14
H-VL
WWS-VL
M
A14
TMV
WWS
T
TWW
S2
WW
S18
AC5
A1
TWZ
S11
SiV
TWK
HR
HV
Modbus
