8.2.2 Anschlussplan

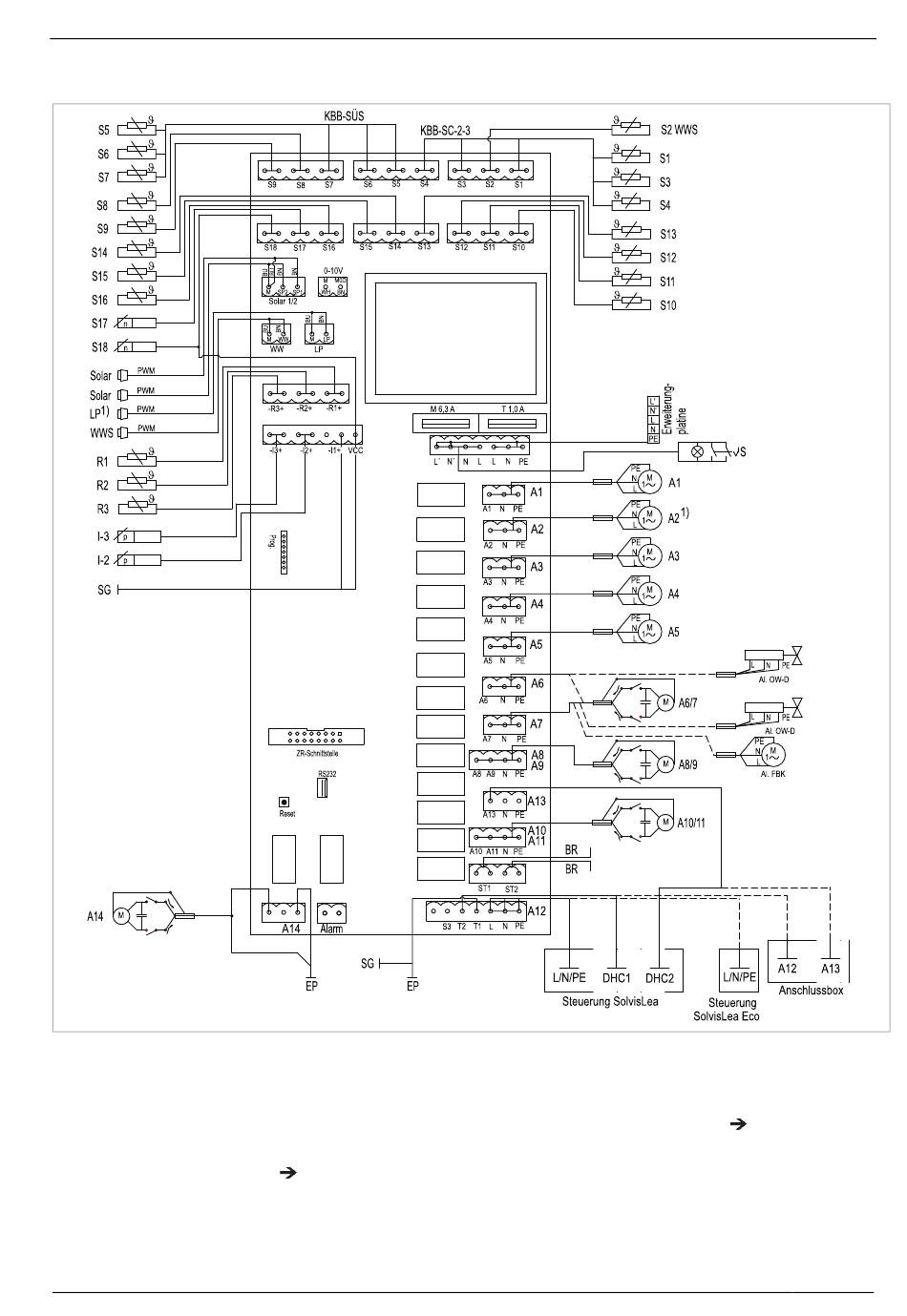

Abb. 23: Netzplatine SolvisControl 3 für SolvisMax 6 Gas-/Öl-Hybrid mit SolvisMia / SolvisLea / Lea Eco / SolvisPia
* mSTB nur für SolvisMax Öl-Hybrid, 1) nicht bei SolvisPia
AL FBK
Alternative Festbrennstoffkessel
AL OWD
Alternative Ost / West-Dach
AL SÖ
Alternativer Anschluss für SolvisMax Öl-Hybrid
AL SX
Alternativer Anschluss für SolvisMax Gas-Hybrid
BR
Brücke
EP
Erweiterungsplatine, siehe
KBB SC-2-3
Sensorkabelbaum SolvisControl 3
SOLVIS · UBA-MAX-6-WP · Technische Änderungen vorbehalten · 33674-2d
KBB-SÜS
mSTB
SG
UV
WWS
Abb. 24, S. 24
ZR
KBB-N-MAX-6-WP
Sensorkabelbaum Solarwärmeübergabestation
mechanischer Sicherheitstemperaturbegrenzer
SmartGrid Anschlussplatine, siehe
Umschaltventil
Warmwasserstation
Zentralregler-Schnittstelle
8 Anhang
Lademodul
WP-SL-VSG
Abb. 25, S. 25
23
