WP-VL
H-VL
HR
HV
Modbus

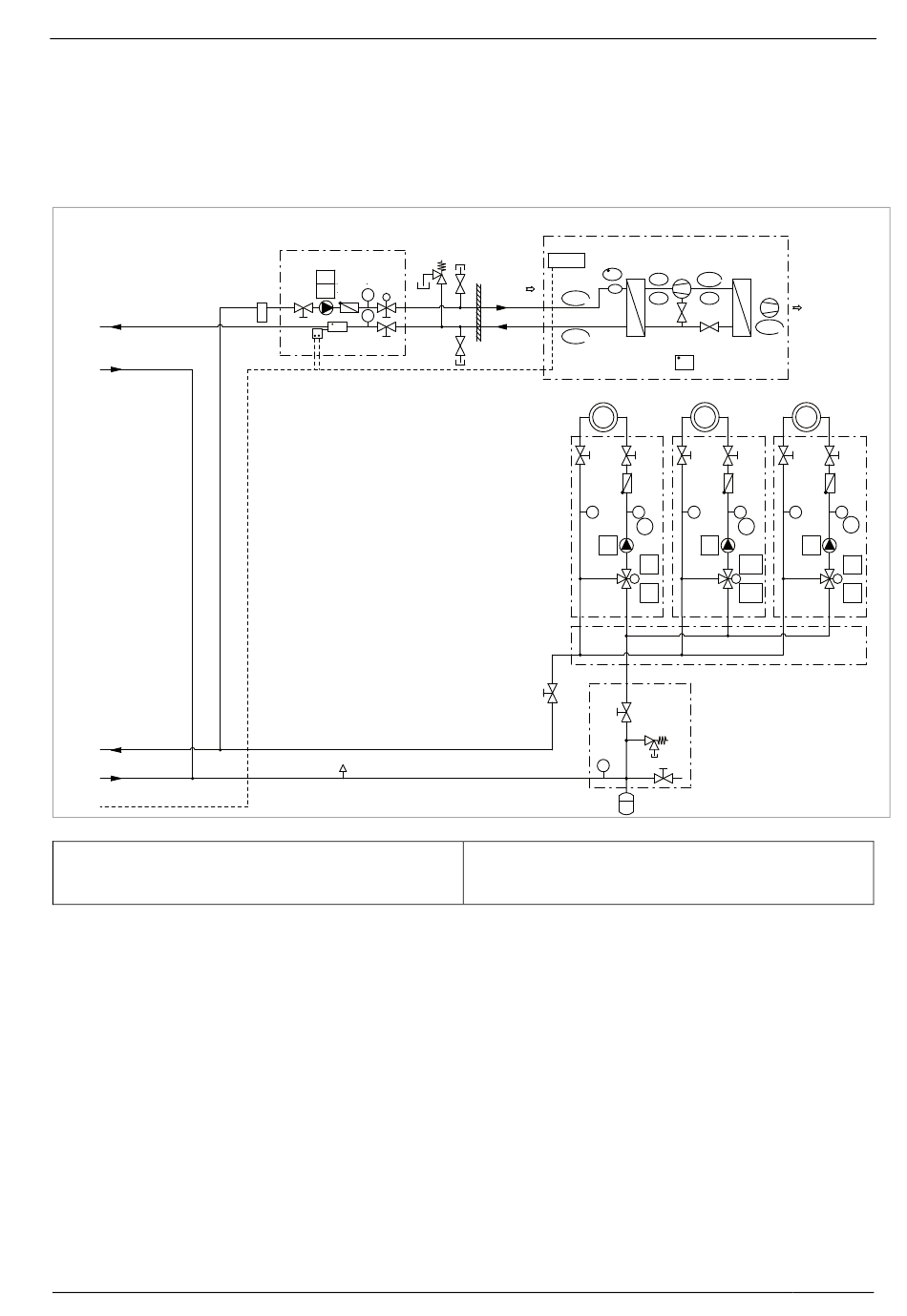

Abb. 20: SolvisMax Baureihe 6 Grundausstattung mit SC-3, SolvisLea/SolvisMia und drei Heizkreisen – Teil 2
Dieses Schema ersetzt keine fachtechnische Detailplanung. Für eine kor-
rekte Funktion der Anlage sind die Vorgaben unserer Installations-, Bedie-
nungs- und Wartungsanweisungen einzuhalten. Hinweise zur Fremdkes-
selanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
Richtige Zirkulationspumpe
Vor Anschluss einer Zirkulationspumpe anhand der Bedie-
nungsanleitung des Herstellers prüfen, ob das Modell für
den Betrieb an einem Schaltrelais-Ausgang geeignet ist.
Einige Pumpen verfügen über eigene Steuerelektronik, um
sich an das Benutzerverhalten anzupassen (z.B. Grundfos
UPS 15-14 BA PM). Solche adaptiven Pumpen dürfen nicht
über die SolvisControl geschaltet werden, sondern müssen
dauerhaft mit Netzspannung versorgt werden. Dazu einen
freien Anschluss auf der 230V-Versorgungsplatine direkt
neben der Netzplatine nutzen oder den Ausgang A1 im
SOLVIS · UBA-MAX-6-WP · Technische Änderungen vorbehalten · 33674-2d
PLAS-WP-WM
A2
LP
SAS
T
t
T
V/ t /p
LA
SV
3 bar
Control
WP
T
WP-RL
WP-RL
WP-VL
T
WP-VL
T
HKS-G
Wir behalten uns für diese Zeichnung alle Urheberrechte vor. Ohne un-
sere schriftliche Genehmigung darf sie nicht vervielfältigt oder Dritten zu-
gänglich gemacht werden.
SOLVIS GmbH
Menü „Installateur" unter „Ausgang 1" auf „Hand/EIN"
stellen.
Pumpen ohne eigene Elektronik, die für häufiges Ein- und
Ausschalten gedacht sind, können wie gewohnt am Aus-
gang A1 im Puls-, Zeit- oder kombinierten Betrieb ange-
schlossen werden. Ist nicht sicher, ob der Relaisausgang
der SolvisControl mit der zum Einsatz kommenden Zirkula-
tionspumpe problemlos funktioniert, ein Trennrelais be-
nutzen. Dieses wird zwischen Ausgang A1 und der Netzver-
sorgung der Zirkulationspumpe eingefügt. Beschädigungen
an der Regelung werden dadurch sicher vermieden.
SolvisLea, SolvisMia
V
WP
T
n
HG
verd.
III
HD
ND
n
Vent
Q
WP
HK1
HK2
T
T
T
S12
S13
A3
A4
A10
A8
M
M
A9
A11
HKS-G
SG-H
3 bar
P
MAG
8 Anhang
HK3
T
T
S16
A5
A6
M
A7
HKS-G
VTL-3
19
