Symbol Magellan SL Benutzerhandbuch Seite 87

R
EEMPLAZO DE LA
L V
ECTURA ERTICAL
La ventana de lectura vertical encerrada en la
plataforma L es una pieza reemplazable. Siga
estas instrucciones para extraer y reemplazar la
ventana:

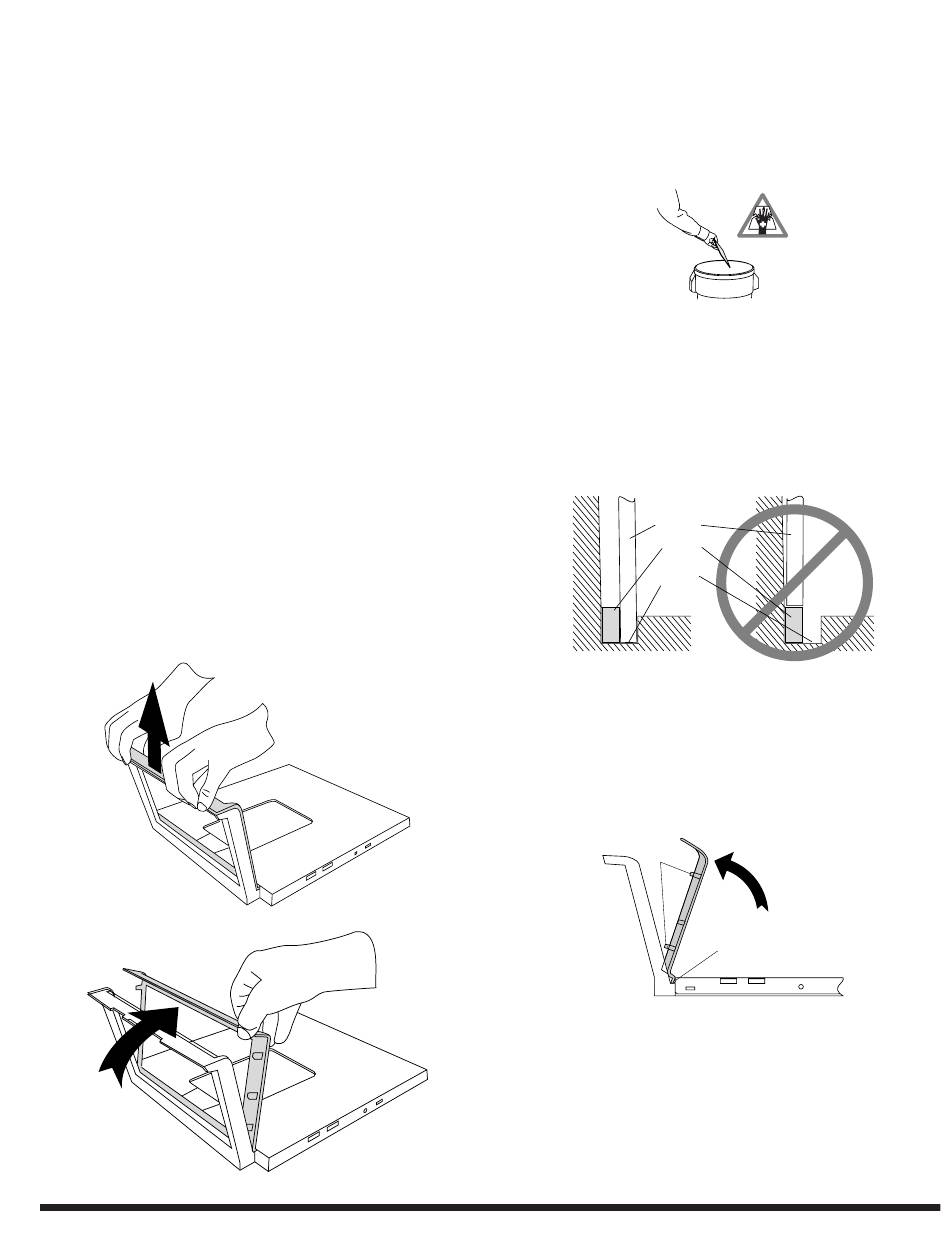

1. Extraiga la plataforma L como se
describe en la sección anterior Limpieza
de las canaletas de desecho y colóquela
sobre una superficie limpia y plana.
2. Levante el retén de material plástico en
los dos broches ubicados en el borde
interno superior de la plataforma
(consulte la figura inferior, más abajo).
Una vez que se hayan liberado los
broches, incline el retén hacia afuera,
liberando cuidadosamente el retén de la
plataforma L.
72-50501-01 Rev. A
M
ANTENIMIENTO DE
V
ENTANA DE
R
UTINA
3. Retire la ventana de lectura vertical de su
posición asentada y deseche cuidadosamente
el vidrio si el mismo está dañado.
4. Asiente completamente la ventana de
lectura vertical nueva en el canal de la


ventana de la plataforma L. La ventana
NO debe descansar sobre la junta de
espuma. Si la ventana no está colocada
correctamente, el retén no se asentará

completamente.
Ventana

Junta
Asiento en
el Cana
SÍ
5. Incline el retén como se muestra para
enganchar las dos lengüetas en la parte
inferior del retén, luego abroche
cuidadosamente el retén en su sitio sobre
la plataforma L.
Broches
Lenguetas
6. Limpie ambos lados de la ventana de
lectura vertical, siguiendo las
instrucciones dadas en la sección ante-
rior: Procedimiento de limpieza.
7. Reemplace la plataforma L. El reemplazo de
la ventana de lectura ahora está completo.
NO
83
