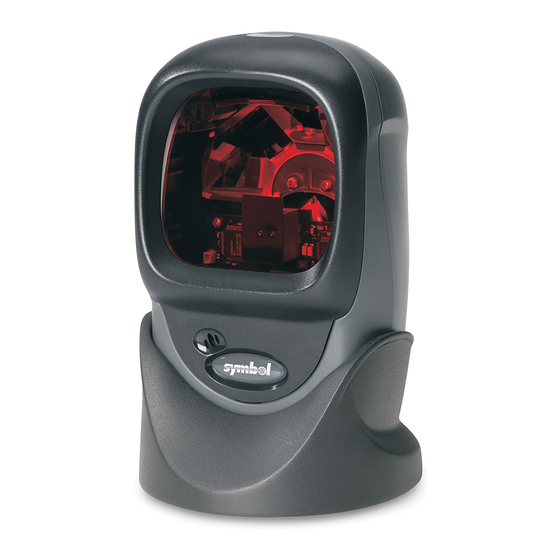

Symbol LS9203 Anleitung

Symbol LS9203 Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LS9203
Produktleitfaden

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Symbol LS9203

Inhaltszusammenfassung für Symbol LS9203

  • Seite 1 LS9203 Produktleitfaden...
  • Seite 3 LS9203 Produktleitfaden 72E-71538-01DE Revision A März 2005...
  • Seite 4 Die Software wird grundsätzlich ohne Mängelgewähr bereitgestellt. Die gesamte Software, einschließlich Firmware, wird dem Benutzer auf Lizenzbasis zur Verfügung gestellt. Symbol gewährt dem Benutzer eine nicht übertragbare und nicht-exklusive Lizenz zur Nutzung des unter diesen Bedingungen bereitgestellten Soft- oder Firmwareprogramms (lizenziertes Programm). Außer zu den unten aufgeführten Bedingungen darf diese Lizenz vom Benutzer ohne vorherige schriftliche Zustimmung von Symbol nicht abgetreten, als Unterlizenz vergeben oder anderweitig übertragen...

  • Seite 5: Inhaltsverzeichnis

    Symbol-Kundendienst ........
  • Seite 6 LS9203 Produktleitfaden Kapitel 3. Wartung und technische Daten Einführung............3-3 Wartung .
  • Seite 7 Inhalt v RS-232-Host-Typen..........6-7 Baud-Rate .
  • Seite 8 LS9203 Produktleitfaden Kapitel 9. Codes Einführung............9-5 Beispiele für Sequenzscannen .
  • Seite 9 Inhalt vii Code 11-Prüfziffern übertragen ........9-62 Interleaved 2 aus 5 (ITF) .
  • Seite 10 Symbol-Codekennzeichnungen.........

  • Seite 11: Informationen Zu Diesem Leitfaden

    Symbol-Kundendienst ........
  • Seite 12 LS9203 Produktleitfaden...

  • Seite 13: Einführung

    Einführung Der Produktleitfaden für LS9203 bietet allgemeine Anleitungen für Einrichtung, Betrieb, Wartung und Fehlerbehebung für den LS9203- Scanner. Kapitelbeschreibung • Kapitel 1, Erste Schritte, enthält eine Übersicht über das Produkt sowie Anweisungen zum Auspacken. • Kapitel 2, Scannen, enthält eine Beschreibung der Teile des Scanners sowie der Signalton- und LED-Definitionen. Ferner wird die Verwendung des Scanners im stationären oder Handbetrieb erläutert.

  • Seite 14: Ähnliche Veröffentlichungen

    Verpackung nicht aufbewahrt haben, lassen Sie sich bitte von Symbol eine neue Verpackung zusenden. Symbol-Kundendienst Wenn Sie Informationen zu Wartung oder Garantie bzw. technische Unterstützung benötigen, wenden Sie sich an den Symbol- Kundendienst in einem der unten aufgeführten Länder. Wenn Sie Ihr Symbol-Produkt von einem Symbol-Geschäftspartner erworben haben, wenden Sie sich bitte an diesen.
  • Seite 15 Australien Dänemark Symbol Technologies Pty. Ltd. Symbol Technologies AS 432 St. Kilda Road Dr. Neergaardsvej 3 Melbourne, Victoria 3004, Australien 2970 Hørsholm, Dänemark 1-800-672-906 (innerhalb Australiens) 7020-1718 (innerhalb Dänemarks) +61-3-9866-6044 (außerhalb Australiens) +45-7020-1718 (außerhalb Dänemarks) Deutschland Europa/Nahost – Händler Symbol Technologies GmbH Wenden Sie sich an Ihren örtlichen Händler oder rufen Sie...
  • Seite 16 Symbol Technologies AB Solna Strandväg 78 S-171 54 SOLNA Schweden Telefonzentrale: 08 445 29 00 (national) Call-Center: +46 8 445 29 29 (international) E-Mail für Unterstützung: Sweden.Support@se.symbol.com Südafrika Symbol Technologies Africa Inc. Block B2 Rutherford Estate 1 Scott Street Waverly 2090 Johannesburg Republik Südafrika...

  • Seite 17: Kapitel 1. Erste Schritte

    Erste Schritte Inhalt des Kapitels Einführung ............1-3 Auspacken des Scanners .
  • Seite 18 LS9203 Produktleitfaden...

  • Seite 19: Einführung

    Der LS9203 ist ein hochwertiger, omnidirektionaler Präsentationsscanner, der Leistung und Zuverlässigkeit in einem kompakten Design bietet, das für fast alle POS-Umgebungen geeignet ist. Der LS9203 ist vielseitig einsetzbar, nicht nur als Präsentations-, sondern auch als Handscanner. Der integrierte leichte Tischständer kann während des Scannens am Gerät befestigt bleiben bzw. auf einer Tischplatte montiert werden.

  • Seite 20: Einrichten Des Scanners

    LS9203 Produktleitfaden Einrichten des Scanners Anschluss des Schnittstellenkabels 1. Schließen Sie das Schnittstellenkabel an den Hostcomputer an. 2. Schließen Sie den modularen Stecker des Schnittstellenkabels am Schnittstelleneingang auf der Rückseite des LS9203 an (siehe Abb. 1-2). 3. Drücken Sie dazu den Stecker bis zum Einklicken in das Gehäuse. Die grüne LED leuchtet auf und drei kurze hohe Signaltöne werden ausgegeben.

  • Seite 21: Entfernen Des Schnittstellenkabels

    Erste Schritte 1-5 Entfernen des Schnittstellenkabels So entfernen Sie das Schnittstellenkabel 1. Ziehen Sie den modularen Stecker des angeschlossenen Kabels ab, indem Sie die Anschlussklemme niederdrücken und das Kabel vorsichtig herausziehen. 2. Befolgen Sie die Schritte unter Anschluss des Schnittstellenkabels auf Seite 1-4, um ein neues Kabel anzuschließen.
  • Seite 22 LS9203 Produktleitfaden...

  • Seite 23: Scannen

    Scannen Inhalt des Kapitels Einführung ............2-3 Scannen im omnidirektionalen Modus .
  • Seite 24 LS9203 Produktleitfaden...

  • Seite 25: Einführung

    Scannen 2-3 Einführung In diesem Kapitel werden die verschiedenen Techniken zum Scannen von Barcodes, die Bedeutung der Pieptöne und LED-Anzeigen und allgemeine Anweisungen und Tipps zum Scannen behandelt. Scannen Ein omnidirektionales Scanmuster sorgt für schnelles Scannen ohne Ausrichtungsprobleme. Für das Scannen gibt es zwei Möglichkeiten, stationären oder Handbetrieb.
  • Seite 26 LS9203 Produktleitfaden Abb. 2-2. Stationärer Betrieb Abb. 2-3. Handbetrieb...
  • Seite 27 Scannen 2-5 Wenn Sie einen Barcode scannen möchten, halten Sie ihn vor das Scanfenster („Präsentationsscannen“) oder ziehen Sie ihn horizontal daran entlang („Durchzugsscannen“), wie in Abb. 2-4 Abb. 2-5 gezeigt. Abb. 2-4. „Präsentationsscannen“ Abb. 2-5. „Durchzugsscannen“...

  • Seite 28: Bedeutung Der Pieptöne

    Ein Barcode-Symbol wurde decodiert (wenn Decodierungs-Signalgeber aktiviert). 4 lange, tiefe Signaltöne In einem gescannten Symbol wurde ein Übertragungsfehler ermittelt. Die Daten werden ignoriert. Dies kommt vor, wenn der Scanner nicht richtig konfiguriert ist. Überprüfen Sie die eingestellten Optionen. 5 tiefe Signaltöne...

  • Seite 29: Bedeutung Der Led-Anzeigen

    Scannen 2-7 Bedeutung der LED-Anzeigen Zusätzlich zu den Piepton-Folgen kommuniziert der Scanner auch über LED-Anzeigen mit dem Benutzer. Die Bedeutung der verschiedenen LED-Anzeigen beim Scannen können Sie Tabelle 2-2 entnehmen. Tabelle 2-2. Standard-LED-Definitionen Anzeige Scanner ist nicht im Betrieb. Grün Scanner ist an und betriebsbereit.

  • Seite 30: Decodierzone

    LS9203 Produktleitfaden Decodierzone Abb. 2-7. LS9203 Decodierzone...

  • Seite 31: Bohrschablone

    Scannen 2-9 Bohrschablone Verwenden Sie die Schablone zur Montage des optionalen Tischständers auf einer flachen Oberfläche. Es wird empfohlen, zwei Schrauben 6-32 von 1,6 cm Länge zu verwenden. 2,00 Zoll 5,08 cm Abb. 2-8. Bohrschablone für abnehmbaren Tischständer...
  • Seite 32 2-10 LS9203 Produktleitfaden...

  • Seite 33: Kapitel 3. Wartung Und Technische Daten

    Wartung und technische Daten Inhalt des Kapitels Einführung ............3-3 Wartung .
  • Seite 34 LS9203 Produktleitfaden...

  • Seite 35: Einführung

    Feststelltaste abgeschaltet ist. Überprüfen Sie, ob die Bearbeitungsoptionen (z. B., UPCE-/ UPCA-Konvertierung) richtig konfiguriert wurden. Wenn das Gerät nach diesen Prüfungen weiterhin nicht scannt, wenden Sie sich an Ihren Händler oder den örtlichen Symbol-Kundendienst. Die Telefonnummern sind auf Seite xiv angegeben. Hinweis...

  • Seite 36: Technische Daten

    LS9203 Produktleitfaden Technische Daten Tabelle 3-1. Technische Daten Einheit Beschreibung Physikalische Merkmale Abmessungen: ohne Tischständer: Höhe 14 cm Breite 8,8 cm Tiefe 7,5 cm mit Tischständer: Höhe 15,62 cm Breite 9,83 cm Tiefe 10,03 cm Gewicht Scanner einzeln: 282 g mit Tischständer: 379 g...
  • Seite 37 Wartung und technische Daten 3-5 Tabelle 3-1. Technische Daten (Fortsetzung) Einheit Beschreibung Benutzerumgebung Betriebstemperatur 0 bis 40° C Lagertemperatur –40° bis +70° C Luftfeuchtigkeit 5 bis 95 % (nicht kondensierend) Sturzfestigkeit Kann Aufprall aus 1,2 m Höhe standhalten Unempfindlichkeit gegenüber Immun gegenüber normalen Beleuchtungsbedingungen im Innen- und Außenbereich (direktes Umgebungslicht Sonnenlicht).

  • Seite 38: Signalbelegungen Des Scanners

    LS9203 Produktleitfaden Signalbelegungen des Scanners Rückseite des Scanners Eingang für Schnittstellenkabel ANSCHLUSS 1 ANSCHLUSS 10 modularer Stecker des Schnittstellenkabels Abb. 3-1. Anschlussbelegung des Scannerkabels Die Signalbelegungen in Tabelle 3-2 gelten für den Anschluss an den Scanner und werden lediglich zu Referenzzwecken aufgeführt.
  • Seite 39 Wartung und technische Daten 3-7 Tabelle 3-2. Signalbelegung des Scannerkabels LS9203 Anschluss RS-232 Tastaturweiche Lesestift Reserviert Reserviert Reserviert Brücke zu Anschluss 6 Stromversorgung Stromversorgung Stromversorgung Stromversorgung Erdung Erdung Erdung Erdung KeyClock Reserviert TermData KeyData Brücke zu Anschluss 1 TermClock Reserviert D–...
  • Seite 40 LS9203 Produktleitfaden...
  • Seite 41 Benutzereinstellungen Inhalt des Kapitels Einführung ............4-3 Beispiele für Sequenzscannen .
  • Seite 42 LS9203 Produktleitfaden...

  • Seite 43: Kapitel 4. Benutzereinstellungen

    Benutzereinstellungen 4-3 Einführung Der Scanner LS9203 kann für die Ausführung bzw. die Aktivierung verschiedener Funktionen programmiert werden. In diesem Kapitel werden alle Benutzereinstellungen beschrieben und die erforderlichen Barcodes zur Programmierung für die Auswahl dieser Funktionen am Scanner LS9203 zur Verfügung gestellt. Führen Sie vor der Programmierung die Anweisungen in...

  • Seite 44: Standardparameter Für Benutzereinstellungen

    LS9203 Produktleitfaden Standardparameter für Benutzereinstellungen Tabelle 4-1 zeigt die Standardparameter für die Benutzereinstellungen. Wenn Sie einen Parameter ändern möchten, scannen Sie den entsprechenden Barcode im Abschnitt zu den Benutzereinstellungen ab Seite 4-5. Informationen zu allen Benutzereinstellungen, Hostsystemen, Symbologien und anderen...

  • Seite 45: Benutzereinstellungen

    Benutzereinstellungen 4-5 Benutzereinstellungen Standardparameter festlegen Durch Scannen dieses Barcodes werden alle Parameter auf die unter Tabelle A-1 auf Seite A-3 aufgeführten Standardwerte zurückgesetzt. Alle Standardeinstellungen...

  • Seite 46: Pieptöne

    LS9203 Produktleitfaden Pieptöne Scannen Sie den Barcode Niedrige Frequenz, Mittlere Frequenz oder Hohe Frequenz, um eine Frequenz (Klang) für die Decodierung zu wählen. Niedrige Frequenz Mittlere Frequenz...
  • Seite 47 Benutzereinstellungen 4-7 Pieptöne (Fortsetzung) Hohe Frequenz...

  • Seite 48: Lautstärke Der Pieptöne

    LS9203 Produktleitfaden Lautstärke der Pieptöne Scannen Sie den Barcode Niedrige Lautstärke, Mittlere Lautstärke oder Hohe Lautstärke, um eine Signalton-Lautstärke zu wählen. Niedrige Lautstärke Mittlere Lautstärke...
  • Seite 49 Benutzereinstellungen 4-9 Lautstärke der Pieptöne (Fortsetzung) Hohe Lautstärke...

  • Seite 50: Laser-Einschaltzeit

    4-10 LS9203 Produktleitfaden Laser-Einschaltzeit Mit diesem Parameter wird die maximale Zeit eingestellt, mit der die Verarbeitung einer Decodierung während einem Scan-Versuch fortgesetzt wird. Diese Zeit ist in Schritten von 0,1 Sekunden im Bereich von 0,5 bis zu 10 Sekunden programmierbar.

  • Seite 51: Piepton Nach Erfolgreicher Decodierung

    Benutzereinstellungen 4-11 Piepton nach erfolgreicher Decodierung Scannen Sie einen der folgenden Barcodes, um auszuwählen, ob der Scanner nach einer erfolgreichen Decodierung einen Piepton abgeben soll. Wenn Kein Piepton nach erfolgreicher Decodierung ausgewählt wird, werden trotzdem während des Scanvorgangs von Parameter-Menüs und beim Auftreten von Fehlern Signaltöne abgegeben. Piepton nach erfolgreicher Decodierung (aktivieren) Kein Piepton nach erfolgreicher Decodierung...

  • Seite 52: Zeitlimit Zwischen Decodiervorgängen

    LS9203 Produktleitfaden Zeitlimit zwischen Decodiervorgängen Zeitlimit zwischen Decodiervorgängen, gleiches Symbol Mit diesem Parameter wird die Mindestzeit zwischen dem Decodieren verschiedener Symbole festgelegt. Diese Zeit ist in Schritten von 0.1 Sekunden im Bereich von 0.0 bis zu 9.9 Sekunden programmierbar. Die Einstellung dieses Parameters auf mehr als 0,4 Sekunden wird empfohlen.) Der Standardwert für diesen Parameter beträgt 0,6 Sekunden.

  • Seite 53: Zeitverzögerung Für Stromsparmodus

    Benutzereinstellungen 4-13 Zeitverzögerung für Stromsparmodus Der Scanner schaltet (nach einem Zeitraum der Inaktivität) in den Stromsparmodus und blinkt zum Einsparen von Energie in langen Abständen. Mit diesem Parameter wird die Zeit festgelegt, in der der Scanner nach dem Scannen aktiviert bleibt. Scannen Sie eine der fünf Optionen.
  • Seite 54 4-14 LS9203 Produktleitfaden Zeitverzögerung für Stromsparmodus (Fortsetzung) 60 Minuten 90 Minuten...
  • Seite 55 Benutzereinstellungen 4-15 Zeitverzögerung für Stromsparmodus (Fortsetzung) Erweitert (127,5 Stunden)
  • Seite 56 4-16 LS9203 Produktleitfaden...
  • Seite 57 Schnittstelle mit Tastaturweiche Inhalt des Kapitels Einführung ............5-3 Anschluss einer Tastaturweiche .
  • Seite 58 LS9203 Produktleitfaden...

  • Seite 59: Kapitel 5. Schnittstelle Mit Tastaturweiche

    Schnittstelle mit Tastaturweiche 5-3 Einführung In diesem Kapitel wird das Einrichten des Scanners über die Tastaturweiche beschrieben. Mit dieser Schnittstellenart wird der Scanner zwischen der Tastatur und dem Hostcomputer angeschlossen. Der Scanner übersetzt die Barcode-Daten in Tastenanschläge. Der Hostcomputer nimmt die Tastenanschläge an, als kämen Sie von der Tastatur. Dank dieses Betriebsmodus kann einem System, das für manuelle Tastatureingabe vorgesehen ist, die Lesefunktion von Barcodes hinzugefügt werden.

  • Seite 60: Standardparameter Der Tastaturweiche

    LS9203 Produktleitfaden Standardparameter der Tastaturweiche Tabelle 5-1 enthält die Standardeinstellungen für die Host-Parameter der Tastaturweiche. Wenn Sie einen Parameter ändern möchten, scannen Sie den entsprechenden Barcode im Abschnitt zu den Host-Parametern der Tastaturweiche ab Seite 5-5. Informationen zu allen Benutzereinstellungen, Hostsystemen, Symbologien und anderen...

  • Seite 61: Host-Typen Für Tastaturweiche

    Schnittstelle mit Tastaturweiche 5-5 Host-Typen für Tastaturweiche Host-Typen für Tastaturweiche Wählen Sie den Host-Typ für die Tastaturweiche, indem Sie einen der folgenden Barcodes scannen. IBM PC/AT- und IBM PC-kompatible Computer IBM PS/2 (Modell 30)
  • Seite 62 LS9203 Produktleitfaden Host-Typen für Tastaturweiche (Fortsetzung) IBM AT-NOTEBOOK IBM XT...
  • Seite 63 Schnittstelle mit Tastaturweiche 5-7 Host-Typen für Tastaturweiche (Fortsetzung) NCR 7052 Benutzerauswahl ist für die Konfiguration dieser Schnittstelle erforderlich. Dies ist die übliche Auswahl. Hinweis...

  • Seite 64: Länderspezifische Tastaturweichen (Ländercodes)

    LS9203 Produktleitfaden Länderspezifische Tastaturweichen (Ländercodes) Scannen Sie den dem Tastaturtyp entsprechenden Barcode. Wenn Ihr Tastaturtyp nicht aufgeführt ist, lesen Sie den Abschnitt Alternative Ziffernblock- Emulation auf Seite 5-18. Nordamerika Deutsch, Windows...
  • Seite 65 Schnittstelle mit Tastaturweiche 5-9 Länderspezifische Tastaturweichen (Fortsetzung) Französisch, Windows Französisch (Kanada), Win 95/98...
  • Seite 66 5-10 LS9203 Produktleitfaden Länderspezifische Tastaturweichen (Fortsetzung) Französisch (Kanada), Windows XP/2000 Spanisch, Windows...
  • Seite 67 Schnittstelle mit Tastaturweiche 5-11 Länderspezifische Tastaturweichen (Fortsetzung) Italienisch, Windows Schwedisch, Windows...
  • Seite 68 5-12 LS9203 Produktleitfaden Länderspezifische Tastaturweichen (Fortsetzung) Englisch (Großbritannien), Windows Japanisch, Windows...
  • Seite 69 Schnittstelle mit Tastaturweiche 5-13 Länderspezifische Tastaturweichen (Fortsetzung) Brasilianisch/Portugiesisch, Windows...

  • Seite 70: Auslassen Unbekannter Zeichen

    5-14 LS9203 Produktleitfaden Auslassen unbekannter Zeichen Unbekannte Zeichen sind Zeichen, die der Hostcomputer nicht erkennt. Wenn die Option Barcodes mit unbekannten Zeichen senden ausgewählt ist, werden alle Barcode-Daten außer den unbekannten Zeichen gesendet. Es wird kein Fehlersignalton am Scanner ausgegeben. Wenn die Option Barcodes mit unbekannten Zeichen nicht senden ausgewählt ist, werden die Barcode- Daten bis zum ersten unbekannten Zeichen hin gesendet.

  • Seite 71: Tastenverzögerung

    Schnittstelle mit Tastaturweiche 5-15 Tastenverzögerung Dies ist die Verzögerung in Millisekunden zwischen emulierten Tastenanschlägen. Scannen Sie einen der folgenden Barcodes, um die Verzögerung zu erhöhen, wenn für den Hostcomputer eine langsamere Datenübertragung erforderlich ist. Keine Verzögerung Normale Verzögerung (20 ms)
  • Seite 72 5-16 LS9203 Produktleitfaden Tastenverzögerung (Fortsetzung) Lange Verzögerung (40 ms)

  • Seite 73: Anschlagverzögerung

    Schnittstelle mit Tastaturweiche 5-17 Anschlagverzögerung Wenn diese Option aktiviert ist, wird eine zusätzliche Verzögerung zwischen jedem emulierten Niederdrücken und Loslassen der Taste eingefügt. Hiermit wird auch der Parameter zur Tastenverzögerung auf mindestens 5 ms eingestellt. Aktivieren Deaktivieren...

  • Seite 74: Alternative Ziffernblock- Emulation

    5-18 LS9203 Produktleitfaden Alternative Ziffernblock- Emulation Hiermit wird die Emulation der meisten anderen länderspezifischen Tastaturtypen, die nicht unter Länderspezifische Tastaturweichen (Ländercodes) auf Seite 5-8 aufgeführt sind, in einer Microsoft-Betriebsumgebung ermöglicht. Alternativen Ziffernblock aktivieren Alternativen Ziffernblock deaktivieren...

  • Seite 75: Feststelltaste Aktivieren

    Schnittstelle mit Tastaturweiche 5-19 Feststelltaste aktivieren Ist diese Option aktiviert, emuliert der Scanner Tastenanschläge, als wäre die Feststelltaste ständig gedrückt. Feststelltaste aktivieren Feststelltaste deaktivieren...

  • Seite 76: Feststelltaste Übergehen

    5-20 LS9203 Produktleitfaden Feststelltaste übergehen Wenn diese Option auf AT- oder AT Notebook-Hostsystemen aktiviert ist, wird die Feststelltaste von der Tastatur nicht berücksichtigt. Ein „A“ im Barcode wird daher als „A“ gesendet. Dabei spielt es keine Rolle, ob die Feststelltaste betätigt wurde oder nicht.

  • Seite 77: Konvertieren Von Daten Der Tastaturweiche

    Schnittstelle mit Tastaturweiche 5-21 Konvertieren von Daten der Tastaturweiche Ist diese Option aktiviert, konvertiert der Scanner alle Barcode-Daten zur gewählten Schreibweise. In Großbuchstaben konvertieren In Kleinbuchstaben konvertieren...
  • Seite 78 5-22 LS9203 Produktleitfaden Konvertieren von Daten der Tastaturweiche (Fortsetzung) Keine Konvertierung...

  • Seite 79: Funktionstastenzuweisung

    Schnittstelle mit Tastaturweiche 5-23 Funktionstastenzuweisung ASCII-Werte unter 32 werden in der Regel als Steuerungstastenfolgen gesendet (siehe Tabelle 7-2 auf Seite 7-23). Wenn dieser Parameter aktiviert ist, werden die Zeichen der Tasten in fetter Schrift anstatt der der Standardtastenzuweisung gesendet. Tabelleneinträge, die keine Einträge in fetter Schrift aufweisen, bleiben unverändert, ganz gleich, ob dieser Parameter aktiviert ist. Aktivieren Deaktivieren...

  • Seite 80: Fn1-Ersatz

    5-24 LS9203 Produktleitfaden FN1-Ersatz Ist diese Option aktiviert, können FN1-Zeichen in einem Code 128- oder EAN 128-Barcode durch eine vom Benutzer gewählte Tastenkategorie bzw. einen Tastenwert ersetzt werden (siehe „FN1-Ersatzwerte“ auf Seite 9). Aktivieren *Deaktivieren...

  • Seite 81: Make-/Break-Codes Senden

    Schnittstelle mit Tastaturweiche 5-25 Make-/Break-Codes senden Wenn diese Option aktiviert ist, werden die Scan-Codes zum Loslassen einer Taste nicht gesendet. *Make- und Break-Scancodes senden Nur Make-Scancode senden...

  • Seite 82: Tastaturzuweisungen

    5-26 LS9203 Produktleitfaden Tastaturzuweisungen Die folgenden Tastaturzuweisungen werden für die Tastenanschlagsparameter für Prä- und Suffixe bereitgestellt. Informationen zum Programmieren der Präfix- und Suffixwerte finden Sie in den Barcodes auf Seite 10-6. Abb. 5-2. Tastatur, kompatibel für IBM PS2 5001 7014...
  • Seite 83 Schnittstelle mit Tastaturweiche 5-27 5001 5002 5011 1045 5013 5003 5004 5014 5015 5005 5006 1043 5016 5007 5018 5008 5017 7013 5019 5009 5010 5012 1046 1048 (7013 if double key) (1048 if double key) Abb. 5-5. NCR 7052, 32 Tasten 1068 1067 1066...

  • Seite 84: Ascii-Zeichensatz

    5-28 LS9203 Produktleitfaden ASCII-Zeichensatz Code 39 Full ASCII interpretiert die Sonderzeichen des Barcodes ($+ % /), die einem Code 39-Zeichen vorausgehen und weist dem Paar einen ASCII-Zeichenwert zu. Wenn beispielsweise Code 39 Full ASCII Hinweis aktiviert ist und ein +B eingescannt wird, wird es als b, %J als ? und %V als @ interpretiert. Das Scannen von ABC%I gibt die Tastengegenwerte ABC >...
  • Seite 85 Schnittstelle mit Tastaturweiche 5-29 Tabelle 5-2. ASCII-Zeichensatz der Tastaturweiche (Fortsetzung) Full ASCII Code 39 ASCII-Wert Codierzeichen Tastenanschlag 1029 STRG ] 1030 STRG 6 1031 STRG - 1032 Lücke Leertaste 1033 1034 “ 1035 1036 1037 1038 & 1039 ‘ 1040 1041 1042 1043...
  • Seite 86 5-30 LS9203 Produktleitfaden Tabelle 5-2. ASCII-Zeichensatz der Tastaturweiche (Fortsetzung) Full ASCII Code 39 ASCII-Wert Codierzeichen Tastenanschlag 1062 > 1063 1064 1065 1066 1067 1068 1069 1070 1071 1072 1073 1074 1075 1076 1077 1078 1079 1080 1081 1082 1083 1084...
  • Seite 87 Schnittstelle mit Tastaturweiche 5-31 Tabelle 5-2. ASCII-Zeichensatz der Tastaturweiche (Fortsetzung) Full ASCII Code 39 ASCII-Wert Codierzeichen Tastenanschlag 1095 1096 ‘ 1097 1098 1099 1100 1101 1102 1103 1104 1105 1106 1107 1108 1109 1110 1111 1112 1113 1114 1115 1116 1117 1118 1119...
  • Seite 88 5-32 LS9203 Produktleitfaden Tabelle 5-3. Zeichensatz der ALT-Tasten für die Tastaturweiche ALT-Tasten Tastenanschlag 2065 ALT A 2066 ALT B 2067 ALT C 2068 ALT D 2069 ALT E 2070 ALT F 2071 ALT G 2072 ALT H 2073 ALT I...
  • Seite 89 Schnittstelle mit Tastaturweiche 5-33 Tabelle 5-4. Zeichensatz der GUI-Tasten für die Tastaturweiche GUI-Tasten Tastenanschläge 3000 Rechte Steuerungstaste 3048 GUI 0 3049 GUI 1 3050 GUI 2 3051 GUI 3 3052 GUI 4 3053 GUI 5 3054 GUI 6 3055 GUI 7 3056 GUI 8 3057...
  • Seite 90 5-34 LS9203 Produktleitfaden Tabelle 5-5. Zeichensatz der Funktionstasten für die Tastaturweiche Funktionstasten Tastenanschlag 5001 5002 5003 5004 5005 5006 5007 5008 5009 5010 5011 5012 5013 5014 5015 5016 5017 5018 5019 5020 5021 5022 5023 5024...
  • Seite 91 Schnittstelle mit Tastaturweiche 5-35 Tabelle 5-6. Ziffernblock-Zeichensatz für die Tastaturweiche Ziffernblock Tastenanschlag 6042 6043 6044 nicht festgelegt 6045 6046 6047 6048 6049 6050 6051 6052 6053 6054 6055 6056 6057 6058 Eingabe 6059...
  • Seite 92 5-36 LS9203 Produktleitfaden Tabelle 5-7. Zeichensatz der erweiterten Tastatur für die Tastaturweiche Erweiterte Tastatur Tastenanschlag 7001 Untbr 7002 Entf 7003 Bild-Auf 7004 Ende 7005 Bild-Ab 7006 Pause 7007 Rollen 7008 Rücktaste 7009 Tabulator 7010 Druck 7011 Einfg 7012 Pos1 7013...
  • Seite 93 RS-232-Schnittstelle Inhalt des Kapitels Einführung ............6-3 Anschluss einer RS-232-Schnittstelle .
  • Seite 94 LS9203 Produktleitfaden...

  • Seite 95: Einführung

    Dieser Scanner verwendet TTL-RS-232-Signalpegel, die mit den meisten Systemarchitekturen kompatibel sind. Für Systemarchitekturen, die RS-232C-Signalpegel benötigen, bietet Symbol verschiedene Kabel für Hinweis die Konvertierung von TTL auf RS-232C an. Weitere Informationen erhalten Sie beim Symbol-Kundendienst. Wenn der betreffende Host-Computer in Tabelle 6-2 auf Seite 6-5 nicht aufgeführt ist, stellen Sie die Kommunikationsparameter so...
  • Seite 96 LS9203 Produktleitfaden Informationen zu allen Benutzereinstellungen, Hostsystemen, Symbologien und anderen Standardparametern finden Sie in Kapitel A, Standardparameter. Hinweis Tabelle 6-1. RS-232 Host-Standardeinstellungen Parameter Standard Seiten RS-232-Host-Parameter RS-232 Host-Typen Standard Baud-Rate 9600 6-11 Parität 6-15 Empfangsfehler prüfen Aktivieren 6-18 Hardware-Handshake 6-19...

  • Seite 97: Rs-232-Host-Parameter

    RS-232-Schnittstelle 6-5 RS-232-Host-Parameter Einige RS-232-Host-Computer verfügen über eigene Parametervoreinstellungen (Tabelle 6-2). Wenn Sie eines der Terminals ICL, Fujitsu, Wincor-Nixdorf Mode A, Wincor-Nixdorf Mode B, Olivetti oder Omron auswählen, werden die im folgenden aufgeführten Standardwerte eingestellt. Tabelle 6-2. Terminalspezifische RS-232 Standard Wincor-Nixdorf Wincor-Nixdorf Parameter...
  • Seite 98 LS9203 Produktleitfaden Tabelle 6-3. Terminalspezifische Code-ID-Zeichen Wincor- Wincor- Nixdorf Nixdorf Fujitsu Mode A Mode B/OPOS Olivetti Omron UPC-A UPC-E EAN-8/JAN-8 EAN-13/JAN-13 Code 39 C <len> M <len> C <len> Codabar N <len> N <len> N <len> Code 128 L <len>...

  • Seite 99: Rs-232-Host-Typen

    RS-232-Schnittstelle 6-7 RS-232-Host-Typen Um eine RS-232-Host-Schnittstelle zu wählen, scannen Sie einen der folgenden Barcodes. Standard-RS-232 ICL RS-232 Benutzerauswahl ist für die Konfiguration dieser Schnittstelle erforderlich. Dies ist die übliche Auswahl. Hinweis...
  • Seite 100 LS9203 Produktleitfaden RS-232-Host-Typen (Fortsetzung) Wincor-Nixdorf RS-232 Mode A Wincor-Nixdorf RS-232 Mode B Benutzerauswahl ist für die Konfiguration dieser Schnittstelle erforderlich. Dies ist die übliche Auswahl. Hinweis...
  • Seite 101 RS-232-Schnittstelle 6-9 RS-232-Host-Typen (Fortsetzung) Fujitsu RS-232 Olivetti ORS4500 Benutzerauswahl ist für die Konfiguration dieser Schnittstelle erforderlich. Dies ist die übliche Auswahl. Hinweis...
  • Seite 102 6-10 LS9203 Produktleitfaden RS-232-Host-Typen (Fortsetzung) Omron OPOS/JPOS Benutzerauswahl ist für die Konfiguration dieser Schnittstelle erforderlich. Dies ist die übliche Auswahl. Hinweis...

  • Seite 103: Baud-Rate

    RS-232-Schnittstelle 6-11 Baud-Rate Die Baud-Rate ist die Anzahl Datenbits, die pro Sekunde übertragen wird. Die Baud-Raten-Einstellung des Scanners sollte der Baud- Raten-Einstellung des Host-Gerätes entsprechen. Andernfalls kommen Daten möglicherweise nicht oder verzerrt beim Host-Gerät an. Baud-Rate 600 Baud-Rate 1200...
  • Seite 104 6-12 LS9203 Produktleitfaden Baud-Rate (Fortsetzung) Baud-Rate 2400 Baud-Rate 4800...
  • Seite 105 RS-232-Schnittstelle 6-13 Baud-Rate (Fortsetzung) Baud-Rate 9600 Baud-Rate 19.200...
  • Seite 106 6-14 LS9203 Produktleitfaden Baud-Rate (Fortsetzung) Baud-Rate 38.400...

  • Seite 107: Parität

    RS-232-Schnittstelle 6-15 Parität Ein Paritätsprüfbit ist das wichtigste Bit jedes ASCII-codierten Zeichens. Wählen Sie den Paritätstyp je nach den Anforderungen des Host-Geräts. Wenn Sie als Parität Ungerade wählen, wird das Paritätsbit je nach Daten auf 0 oder 1 gesetzt, so dass das codierte Zeichen eine ungerade Anzahl von Bits mit dem Wert 1 enthält.
  • Seite 108 6-16 LS9203 Produktleitfaden Parität (Fortsetzung) Wenn Sie als Parität Einbit wählen, ist das Paritätsbit immer 1. Einbit Wenn Sie als Parität Nullbit wählen, ist das Paritätsbit immer 0. Nullbit...
  • Seite 109 RS-232-Schnittstelle 6-17 Parität (Fortsetzung) Wählen Sie N/Z, wenn ein Paritätsbit nicht erforderlich ist.

  • Seite 110: Empfangsfehler Prüfen

    6-18 LS9203 Produktleitfaden Empfangsfehler prüfen Geben Sie an, ob Parität, Rahmung und Überlauf empfangener Zeichen geprüft werden. Es wird überprüft, ob der Paritätswert der empfangenen Zeichen mit dem oben genannten Paritätsparameter übereinstimmt. Auf Empfangsfehler prüfen Nicht auf Empfangsfehler prüfen...

  • Seite 111: Hardware-Handshake

    RS-232-Schnittstelle 6-19 Hardware-Handshake Die Datenschnittstelle besteht aus einem RS-232-Port, der mit oder ohne Hardware-Handshake (Request to Send (RTS) und Clear to Send (CTS)) betrieben werden kann. Wenn der Standard-RTS/CTS-Handshake nicht ausgewählt wird, werden Scandaten übertragen, sobald sie zur Verfügung stehen. Wenn der Standard-RTS/CTS-Handshake ausgewählt wird, werden Scandaten gemäß...
  • Seite 112 6-20 LS9203 Produktleitfaden Standard-RTS/CTS Scannen Sie den unten stehenden Barcode, um den Standard-RTS/CTS-Hardware-Handshake auszuwählen. Standard-RTS/CTS RTS/CTS-Option 1 Wenn RTS/CTS-Option 1 ausgewählt ist, gibt der Scanner RTS vor der Übertragung frei und ignoriert den Zustand von CTS. Der Scanner hebt die Freigabe von RTS auf, wenn die Übertragung abgeschlossen ist.
  • Seite 113 RS-232-Schnittstelle 6-21 RTS/CTS-Option 2 Wenn Option 2 ausgewählt wird, ist RTS immer hoch oder niedrig (benutzerprogrammierter Logikpegel). Der Scanner wartet jedoch darauf, dass CTS freigegeben wird, bevor er Daten überträgt. Wenn CTS nicht innerhalb von zwei Sekunden (Voreinstellung) freigegeben wird, gibt der Scanner eine Fehlermeldung aus und verwirft die Daten. RTS/CTS-Option 2 RTS/CTS-Option 3 Wenn Option 3 ausgewählt ist, gibt der Scanner RTS unabhängig vom Zustand von CTS vor jeder Datenübertragung frei.

  • Seite 114: Software-Handshake

    6-22 LS9203 Produktleitfaden Software-Handshake Dieser Parameter bietet Steuerungsmöglichkeiten für den Datenübertragungsprozess, die die Optionen des Hardware-Handshake ergänzen oder ersetzen. Es gibt fünf Optionen. Wenn sowohl Software- als auch Hardware-Handshake aktiviert sind, hat der Hardware-Handshake Vorrang. Wenn diese Option ausgewählt ist, werden Daten sofort übertragen.
  • Seite 115 RS-232-Schnittstelle 6-23 Wenn diese Option gewählt wird, wartet der Scanner auf ein ENQ-Zeichen vom Host-Computer, bevor er Daten überträgt. Wenn vor Überschreitung des Antwortzeitlimits durch den Host kein ENQ empfangen wird, gibt der Scanner eine Fehlermeldung aus und verwirft die Daten. Der Host muss innerhalb jedes Antwortzeitlimits mindestens ein ENQ-Zeichen übertragen, damit keine Übertragungsfehler auftreten.
  • Seite 116 6-24 LS9203 Produktleitfaden XON/XOFF Ein XOFF-Zeichen schaltet die Scannerübertragung ab, bis der Scanner ein XON-Zeichen empfängt. Es gibt zwei mögliche Situationen für XON/XOFF: • XOFF wird empfangen, bevor der Scanner Daten zu senden hat. Wenn der Scanner Daten senden muss, wartet er vor der Übertragung bis zu zwei Sekunden auf ein XON-Zeichen.

  • Seite 117: Überschreitung Des Antwortzeitlimits Durch Den Host

    RS-232-Schnittstelle 6-25 Überschreitung des Antwortzeitlimits durch den Host Dieser Parameter gibt an, wie lange der Scanner auf ein ACK, NAK oder CTS wartet, bevor er einen Übertragungsfehler feststellt. Das gilt nur in einem der Software-Handshake-Modi ACK/NAK oder bei der Hardware-Handshake-Option RTS/CTS. Minimum: 2 Sek.
  • Seite 118 6-26 LS9203 Produktleitfaden Überschreitung des Antwortzeitlimits durch den Host (Fortsetzung) Mittel: 5 Sek. Hoch: 7,5 Sek.
  • Seite 119 RS-232-Schnittstelle 6-27 Überschreitung des Antwortzeitlimits durch den Host (Fortsetzung) Maximum: 9,9 Sek.

  • Seite 120: Rts-Leitungsstatus

    6-28 LS9203 Produktleitfaden RTS-Leitungsstatus Dieser Parameter legt den Zustand der seriellen Host-RTS-Leitung fest, wenn diese nicht genutzt wird. Scannen Sie einen der unten stehenden Barcodes, um den Leitungsstatus RTS niedrig oder RTS hoch auszuwählen. Host: RTS niedrig Host: RTS hoch...

  • Seite 121: Stoppbitauswahl

    RS-232-Schnittstelle 6-29 Stoppbitauswahl Stoppbits am Ende eines übertragenen Zeichens markieren das Ende der Übertragung des Zeichens und bereiten das Empfangsgerät auf das nächste Zeichen im seriellen Datenstrom vor. Die Anzahl der Stoppbits (eins oder zwei) hängt davon ab, auf welche Anzahl der Empfangsrechner programmiert wurde.

  • Seite 122: Datenbits

    6-30 LS9203 Produktleitfaden Datenbits Mit diesem Parameter kann der Scanner mit Geräten kommunizieren, die ein 7- oder 8-Bit-ASCII-Protokoll erfordern. 7 Bit 8 Bit...

  • Seite 123: Piepton Bei

    RS-232-Schnittstelle 6-31 Piepton bei <BEL> Wenn dieser Parameter aktiviert ist, gibt der Scanner einen Piepton aus, wenn ein <BEL>-Zeichen auf einer seriellen RS-232-Leitung festgestellt wird. <BEL> wird ausgegeben, um den Benutzer auf eine ungültige Eingabe oder ein anderes wichtiges Ereignis aufmerksam zu machen.

  • Seite 124: Trennlückenverzögerung

    6-32 LS9203 Produktleitfaden Trennlückenverzögerung Dieser Parameter legt fest, wie lange die Trennlücke zwischen der Übertragung von zwei Zeichen ist. Minimum: 0 ms Niedrig: 25 ms...
  • Seite 125 RS-232-Schnittstelle 6-33 Trennlückenverzögerung (Fortsetzung) Mittel: 50 ms Hoch: 75 ms...
  • Seite 126 6-34 LS9203 Produktleitfaden Trennlückenverzögerung (Fortsetzung) Maximum: 99 ms...

  • Seite 127: Nixdorf Piepton-/Led-Optionen

    RS-232-Schnittstelle 6-35 Nixdorf Piepton-/LED-Optionen Wenn Nixdorf Mode B ausgewählt wird, gibt dieser Parameter an, ob der Scanner nach einer Decodierung einen Piepton ausgeben und die LED aktivieren soll. *Normaler Betrieb (Piepton/LED-Signal direkt nach der Decodierung) Piepton/LED-Signal nach Übertragung...
  • Seite 128 6-36 LS9203 Produktleitfaden Nixdorf Piepton-/LED-Optionen (Fortsetzung) Piepton/LED-Signal nach CTS-Impuls...

  • Seite 129: Auslassen Unbekannter Zeichen

    RS-232-Schnittstelle 6-37 Auslassen unbekannter Zeichen Unbekannte Zeichen sind Zeichen, die der Host-Computer nicht erkennt. Wenn Barcodes mit unbekannten Zeichen senden ausgewählt ist, werden alle Barcode-Daten außer den unbekannten Zeichen gesendet. Es wird kein Fehlersignalton am Scanner ausgegeben. Wenn Barcodes mit unbekannten Zeichen nicht senden ausgewählt ist, werden Barcodedaten bis zum ersten unbekannten Zeichen gesendet.

  • Seite 130: Ascii/Zeichensatz

    6-38 LS9203 Produktleitfaden ASCII/Zeichensatz Die Werte in Tabelle 6-4 können als Präfixe oder Suffixe für die Datenübertragung von ASCII-Zeichen zugewiesen werden. Tabelle 6-4. RS-232 Präfix-/Suffixwerte Full ASCII Code 39 Präfix-/Suffixwert Codierzeichen ASCII-Zeichen 1000 1001 1002 1003 1004 1005 1006 1007...
  • Seite 131 RS-232-Schnittstelle 6-39 Tabelle 6-4. RS-232 Präfix-/Suffixwerte (Fortsetzung) Full ASCII Code 39 Präfix-/Suffixwert Codierzeichen ASCII-Zeichen 1034 " 1035 1036 1037 1038 & 1039 ‘ 1040 1041 1042 1043 1044 1045 1046 1047 1048 1049 1050 1051 1052 1053 1054 1057 1056 1057 1058 1059...
  • Seite 132 6-40 LS9203 Produktleitfaden Tabelle 6-4. RS-232 Präfix-/Suffixwerte (Fortsetzung) Full ASCII Code 39 Präfix-/Suffixwert Codierzeichen ASCII-Zeichen 1070 1071 1072 1073 1074 1075 1076 1077 1078 1079 1080 1081 1082 1083 1084 1085 1086 1087 1088 1089 1090 1091 1092 1093 1094...
  • Seite 133 RS-232-Schnittstelle 6-41 Tabelle 6-4. RS-232 Präfix-/Suffixwerte (Fortsetzung) Full ASCII Code 39 Präfix-/Suffixwert Codierzeichen ASCII-Zeichen 1106 1107 1108 1109 1110 1111 1112 1113 1114 1115 1116 1117 1118 1119 1120 1121 1122 1123 1124 1125 1126 1127 nicht festgelegt 7013 EINGABE...
  • Seite 134 6-42 LS9203 Produktleitfaden...
  • Seite 135 USB-Schnittstelle Inhalt des Kapitels Einführung ............7-3 Anschluss einer USB-Schnittstelle .
  • Seite 136 LS9203 Produktleitfaden...

  • Seite 137: Einführung

    • Windows 98, 2000, ME, XP • MacOS 8.5 und höher • IBM 4690 OS Der Scanner kann auch an andere USB-Host-Computer angeschlossen werden, die USB-HIDs (Human Interface Device, Eingabegerät) unterstützen. Weitere Informationen zur USB-Technologie, USB-Hosts und USB-Peripheriegeräten finden Sie im Internet unter www.symbol.com/usb.

  • Seite 138: Usb-Standardparameter

    LS9203 Produktleitfaden So richten Sie den Scanner ein: 1. Schließen Sie das USB-Schnittstellenkabel an die Rückseite des Scanners an, wie in Anschluss des Schnittstellenkabels auf Seite 1-4 beschrieben. 2. Schließen Sie den Serie-A-Stecker an den USB-Host oder Hub an oder schließen Sie PlusPower-Stecker an einen freien Port des IBM SurePOS-Terminals an.

  • Seite 139: Usb-Host-Parameter

    USB-Schnittstelle 7-5 USB-Host-Parameter USB-Gerätetyp Wählen Sie den gewünschten USB-Gerätetyp aus. Wenn Sie den USB-Gerätetyp ändern, startet der Scanner automatisch neu. Der Scanner gibt die Standard- Starttonfolge aus. Hinweis *HID-Tastaturemulation IBM Tabletop USB...
  • Seite 140 LS9203 Produktleitfaden USB-Gerätetyp (Fortsetzung) IBM Handheld-USB...

  • Seite 141: Usb Länderspezifische Tastaturtypen (Ländercodes)

    USB-Schnittstelle 7-7 USB länderspezifische Tastaturtypen (Ländercodes) Scannen Sie den dem Tastaturtyp entsprechenden Barcode. Diese Einstellung gilt nur für das USB-HID-Tastaturemulationsgerät. Wenn Sie die Länderauswahl ändern, startet der Scanner automatisch neu. Der Scanner gibt die Standard- Starttonfolge aus. Hinweis Nordamerika, Standard-USB-Tastatur Französisch, Windows...
  • Seite 142 LS9203 Produktleitfaden USB länderspezifische Tastaturtypen (Fortsetzung) Deutsch, Windows Französisch (Kanada), Windows...
  • Seite 143 USB-Schnittstelle 7-9 USB länderspezifische Tastaturtypen (Fortsetzung) Französisch (Kanada), Windows 2000/XP Spanisch (Traditionell), Windows...
  • Seite 144 7-10 LS9203 Produktleitfaden USB länderspezifische Tastaturtypen (Fortsetzung) Italienisch, Windows Schwedisch, Windows...
  • Seite 145 USB-Schnittstelle 7-11 USB länderspezifische Tastaturtypen (Fortsetzung) Englisch (Großbritannien), Windows Japanisch, Windows (ASCII)
  • Seite 146 7-12 LS9203 Produktleitfaden USB länderspezifische Tastaturtypen (Fortsetzung) Portugiesisch (Brasilien), Windows...

  • Seite 147: Usb Tastenverzögerung

    USB-Schnittstelle 7-13 USB Tastenverzögerung Dieser Parameter legt die Verzögerung zwischen emulierten Tastenanschlägen in Millisekunden fest. Scannen Sie einen der folgenden Barcodes, um die Verzögerung zu erhöhen, wenn für den Host-Computer eine langsamere Datenübertragung erforderlich ist. Keine Verzögerung Normale Verzögerung (20 ms)
  • Seite 148 7-14 LS9203 Produktleitfaden USB Tastenverzögerung (Fortsetzung) Lange Verzögerung (40 ms)

  • Seite 149: Usb Feststelltaste Übergehen

    USB-Schnittstelle 7-15 USB Feststelltaste übergehen Diese Einstellung gilt nur für das HID-Tastaturemulationsgerät. Wenn sie aktiviert ist, wird die Groß-/Kleinschreibung der Daten unabhängig vom Zustand der Feststelltaste beibehalten. Diese Einstellung ist für den Tastaturtyp „Japanisch, Windows (ASCII)“ immer aktiv und kann nicht deaktiviert werden. Feststelltaste übergehen (Aktivieren) Feststelltaste nicht übergehen...

  • Seite 150: Usb Unbekannte Zeichen Auslassen

    7-16 LS9203 Produktleitfaden USB Unbekannte Zeichen auslassen Diese Einstellung gilt nur für das HID-Tastaturemulationsgerät und das IBM-Gerät. Unbekannte Zeichen sind Zeichen, die der Host- Computer nicht erkennt. Wenn Barcodes mit unbekannten Zeichen senden ausgewählt ist, werden alle Barcode-Daten außer den unbekannten Zeichen gesendet. Es wird kein Fehlersignalton am Scanner ausgegeben. Wenn Barcodes mit unbekannten Zeichen nicht senden ausgewählt ist, werden Barcodedaten, die mindestens ein unbekanntes Zeichen enthalten, nicht an den Host...

  • Seite 151: Ziffernblock Emulieren

    USB-Schnittstelle 7-17 Ziffernblock emulieren Wenn diese Funktion aktiviert ist, werden alle Zeichen als ASCII-Folgen über den Ziffernblock gesendet. ASCII A würden z. B. als „ALT Make“ 0 6 5 „ALT Break“ gesendet. *Ziffernblock-Emulation deaktivieren Ziffernblock-Emulation aktivieren...

  • Seite 152: Usb Tastatur-Fn1-Ersatz

    7-18 LS9203 Produktleitfaden USB Tastatur-FN1-Ersatz Diese Einstellung gilt nur für das USB-HID-Tastaturemulationsgerät. Ist diese Option aktiviert, können FN1-Zeichen in einem Code 128- oder EAN 128-Barcode durch eine vom Benutzer gewählte Tastenkategorie bzw. einen Tastenwert ersetzt werden (siehe FN1-Ersatzwerte auf Seite 10-9 für die Einstellung von Tastenkategorie und Tastenwert).

  • Seite 153: Funktionstastenzuweisung

    USB-Schnittstelle 7-19 Funktionstastenzuweisung ASCII-Werte unter 32 werden in der Regel als Steuerungstastenfolgen gesendet (siehe Tabelle 7-2 auf Seite 7-23). Wenn dieser Parameter aktiviert ist, werden die Zeichen der Tasten in fetter Schrift anstatt der der Standardtastenzuweisung gesendet. Tabelleneinträge, die keine Einträge in fetter Schrift aufweisen, bleiben unverändert, ganz gleich, ob dieser Parameter aktiviert ist. *Funktionstastenzuweisung deaktivieren Funktionstastenzuweisung aktivieren...

  • Seite 154: Simulierte Feststelltaste

    7-20 LS9203 Produktleitfaden Simulierte Feststelltaste *Simulierte Feststelltaste deaktivieren Simulierte Feststelltaste aktivieren...

  • Seite 155: Groß-/Kleinschreibung Konvertieren

    USB-Schnittstelle 7-21 Groß-/Kleinschreibung konvertieren Ist diese Option aktiviert, konvertiert der Scanner alle Barcode-Daten zur gewählten Schreibweise. *Keine Groß-/Kleinschreibungskonvertierung Alle in Großbuchstaben konvertieren...
  • Seite 156 7-22 LS9203 Produktleitfaden Groß-/Kleinschreibung konvertieren (Fortsetzung) Alle in Kleinbuchstaben konvertieren...

  • Seite 157: Ascii-Zeichensatz

    USB-Schnittstelle 7-23 ASCII-Zeichensatz Tabelle 7-2. USB-Präfix-/Suffixwerte Full ASCII Code 39 Präfix-/Suffixwert Codierzeichen Tastenanschlag 1000 STRG 2 1001 STRG A 1002 STRG B 1003 STRG C 1004 STRG D 1005 STRG E 1006 STRG F 1007 STRG G 1008 STRG H/RÜCKTASTE 1009 STRG I/HORIZONTALE TABULATORTASTE...
  • Seite 158 7-24 LS9203 Produktleitfaden Tabelle 7-2. USB-Präfix-/Suffixwerte (Fortsetzung) Full ASCII Code 39 Präfix-/Suffixwert Codierzeichen Tastenanschlag 1030 STRG 6 1031 STRG - 1032 Nullbit Nullbit 1033 1034 “ 1035 1036 1037 1038 & 1039 ‘ 1040 1041 1042 1043 1044 1045 1046...
  • Seite 159 USB-Schnittstelle 7-25 Tabelle 7-2. USB-Präfix-/Suffixwerte (Fortsetzung) Full ASCII Code 39 Präfix-/Suffixwert Codierzeichen Tastenanschlag 1063 1064 1065 1066 1067 1068 1069 1070 1071 1072 1073 1074 1075 1076 1077 1078 1079 1080 1081 1082 1083 1084 1085 1086 1087 1088 1089 1090 1091 1092...
  • Seite 160 7-26 LS9203 Produktleitfaden Tabelle 7-2. USB-Präfix-/Suffixwerte (Fortsetzung) Full ASCII Code 39 Präfix-/Suffixwert Codierzeichen Tastenanschlag 1096 1097 1098 1099 1100 1101 1102 1103 1104 1105 1106 1107 1108 1109 1110 1111 1112 1113 1114 1115 1116 1117 1118 1119 1120 1121...
  • Seite 161 USB-Schnittstelle 7-27 Tabelle 7-3. USB Zeichensatz der ALT-Tasten ALT-Tasten Tastenanschlag 2064 ALT 2 2065 ALT A 2066 ALT B 2067 ALT C 2068 ALT D 2069 ALT E 2070 ALT F 2071 ALT G 2072 ALT H 2073 ALT I 2074 ALT J 2075...
  • Seite 162 7-28 LS9203 Produktleitfaden Tabelle 7-4. USB Zeichensatz der GUI-Tasten GUI-Taste Tastenanschlag 3000 Rechte Steuerungstaste 3048 GUI 0 3049 GUI 1 3050 GUI 2 3051 GUI 3 3052 GUI 4 3053 GUI 5 3054 GUI 6 3055 GUI 7 3056 GUI 8...
  • Seite 163 USB-Schnittstelle 7-29 Tabelle 7-4. USB Zeichensatz der GUI-Tasten (Fortsetzung) GUI-Taste Tastenanschlag 3087 GUI W 3088 GUI X 3089 GUI Y 3090 GUI Z Hinweis: ™ GUI-Umschalttasten – Bei der Apple iMac-Tastatur befindet sich rechts und links neben der Leertaste eine Apfeltaste. Bei Windows-basierten Systemen befindet sich eine GUI-Taste links neben der linken und rechts neben der rechten ALT-Taste.
  • Seite 164 7-30 LS9203 Produktleitfaden Tabelle 7-5. USB Zeichensatz der F-Tasten Funktionstasten Tastenanschlag 5001 5002 5003 5004 5005 5006 5007 5008 5009 5010 5011 5012 5013 5014 5015 5016 5017 5018 5019 5020 5021 5022 5023 5024...
  • Seite 165 USB-Schnittstelle 7-31 Tabelle 7-6. USB Ziffernblock-Zeichensatz Numerische Tastatur Tastenanschlag 6042 6043 6044 nicht festgelegt 6045 6046 6047 6048 6049 6050 6051 6052 6053 6054 6055 6056 6057 6058 Eingabe 6059...
  • Seite 166 7-32 LS9203 Produktleitfaden Tabelle 7-7. USB Erweiterter Tastatur-Zeichensatz Erweiterte Tastatur Tastenanschlag 7001 Untbr 7002 Entf 7003 Bild auf 7004 Ende 7005 Bild-Ab 7006 Pause 7007 Rollen 7008 Rücktaste 7009 Tabulator 7010 Druck 7011 Einfg 7012 Pos1 7013 Eingabe 7014 7015...
  • Seite 167 Lesestiftemulations-Schnittstelle Inhalt des Kapitels Einführung ............8-3 Verbindung mit Lesestiftemulation .
  • Seite 168 LS9203 Produktleitfaden...

  • Seite 169: Einführung

    Lesestiftemulations-Schnittstelle 8-3 Einführung Dieses Kapitel behandelt die Hostinformationen zum Einrichten des Scanners für die Lesestiftemulation. Dieser Modus wird immer dann verwendet, wenn die Kommunikation via Lesestiftemulation erforderlich ist. Der Scanner wird entweder an einen externen Lesestift-Decoder, an einen in einem mobilen Computer integrierten Decoder oder an ein POS-Terminal angeschlossen. In diesem Modus emuliert der Scanner das Signal eines digitalen Lesestifts, damit dieses durch einen Lesestift-Decoder erfasst werden kann.

  • Seite 170: Standardparameter Für Die Lesestiftemulation

    LS9203 Produktleitfaden Standardparameter für die Lesestiftemulation Tabelle 8-1 zeigt die Standardparameter für Host-Typen für die Lesestiftemulation. Wenn Sie einen Parameter ändern möchten, scannen Sie die entsprechenden Barcodes im Abschnitt zu den Host-Parameter für die Lesestiftemulation ab Seite 8-5. Informationen zu allen Benutzereinstellungen, Hostsystemen, Symbologien und anderen...

  • Seite 171: Host-Parameter Für Die Lesestiftemulation

    Host-Parameter für die Lesestiftemulation Host-Typen für die Lesestiftemulation Wählen Sie den Host für die Lesestiftemulation, indem Sie einen der folgenden Barcodes scannen. Symbol OmniLink-Schnittstellensteuerung PDT-Terminal (MSI) von Symbol Benutzerauswahl ist für die Konfiguration dieser Schnittstelle erforderlich. Dies ist die übliche Auswahl. Hinweis...
  • Seite 172 LS9203 Produktleitfaden Host-Typen für die Lesestiftemulation (Fortsetzung) PTC-Terminal (Telxon) von Symbol...

  • Seite 173: Zeitbezogener Ruhebereich (Ruhezone)

    Lesestiftemulations-Schnittstelle 8-7 Zeitbezogener Ruhebereich (Ruhezone) Scannen Sie einen der folgenden Barcodes, um eine Dauer für den zeitbezogenen Ruhebereich auszuwählen. Ein zeitbezogener Ruhebereich ist die Zeit (in Millisekunden), die dem ersten Strich des Scan-Vorgangs vorausgeht. Der kleinste zulässige Wert ist 80 ms und der Höchstwert beträgt 250 ms. Dieser Parameter wird für die Anpassung älterer Lesestift-Decoder verwendet, die keine kurzen zeitbezogenen Ruhebereiche verarbeiten können.
  • Seite 174 LS9203 Produktleitfaden Zeitbezogener Ruhebereich (Ruhezone) (Fortsetzung) 200 ms...

  • Seite 175: Polarität

    Lesestiftemulations-Schnittstelle 8-9 Polarität Die Polarität bestimmt, wie die Lesestiftemulations-Schnittstelle des Scanners das Digitized Barcode Pattern (DBP) erzeugt. DBP ist ein digitales Signal, das den gescannten Barcode repräsentiert. Verschiedene Decoder an die dieses Gerät angeschlossen sein kann, setzen das DBP in einem bestimmten Format voraus. Das DBP besitzt entweder „Höhen“ für die Striche und „Tiefen“ für die Ruhebereiche (Ränder), oder „Höhen“...

  • Seite 176: Unbekannte Zeichen Auslassen

    8-10 LS9203 Produktleitfaden Unbekannte Zeichen auslassen Unbekannte Zeichen sind Zeichen, die der Host-Computer nicht erkennt. Wenn die Option Barcodes mit unbekannten Zeichen senden ausgewählt ist, werden alle Barcode-Daten außer den unbekannten Zeichen gesendet. Es wird kein Fehlersignalton am Scanner ausgegeben. Wenn Barcodes mit unbekannten Zeichen nicht senden ausgewählt ist, werden Barcodes mit mindestens einem unbekannten Zeichen nicht an den Host gesendet und anschließend wird vom Scanner ein Fehlersignalton abgegeben.

  • Seite 177: Alle Barcodes In Code 39 Konvertieren

    Lesestiftemulations-Schnittstelle 8-11 Alle Barcodes in Code 39 konvertieren Die Lesestiftemulations-Schnittstelle sendet die Daten standardmäßig in der gleichen Symbologie, die decodiert wurde, an den angeschlossenen Host. Dies kann ein Problem für Kunden mit älteren übernommenen Systemen darstellen, die bestimmte neuere Symbologien (z. B. RSS) nicht erkennen . Durch Aktivierung dieses Parameters wird die ursprünglich decodierte Symbologie ignoriert und die Daten werden so ausgegeben, als ob es sich um einen Code 39-Barcode handeln würde.

  • Seite 178: Code 39 In Full Ascii Konvertieren

    8-12 LS9203 Produktleitfaden Code 39 in Full ASCII konvertieren Standardmäßig werden alle Zeichen durch eine Lücke ersetzt, die über kein entsprechendes Zeichen in der Code 39-Symbologie verfügen. Wenn dieser Parameter aktiviert ist, werden die an die Lesestiftschnittstelle gesendeten Daten in Code 39 Full ASCII codiert.
  • Seite 179 Codes Inhalt des Kapitels Einführung ............9-5 Beispiele für Sequenzscannen .
  • Seite 180 LS9203 Produktleitfaden Code 128-Decodierleistung ........9-36 Code 128-Decodierleistungsstufe .
  • Seite 181 Codes 9-3 RSS Expanded..........9-87 RSS in UPC/EAN konvertieren .
  • Seite 182 LS9203 Produktleitfaden...

  • Seite 183: Einführung

    Einführung In diesem Kapitel werden alle Funktionen der Symbole beschrieben und die erforderlichen Barcodes zur Programmierung für die Auswahl dieser Funktionen am Scanner LS9203 zur Verfügung gestellt. Führen Sie vor der Programmierung die Anweisungen in Kapitel 1, Erste Schritte aus.

  • Seite 184: Symbologieparameter

    LS9203 Produktleitfaden Symbologieparameter Tabelle 9-1 zeigt die Voreinstellungen aller Symbologieparameter. Wenn Sie einen Parameter ändern möchten, scannen Sie die entsprechenden Barcodes im Abschnitt Symbologieparameter ab Seite 9-9. Informationen zu allen Benutzereinstellungen, Hostsystemen, Symbologien und anderen Standardparametern finden Sie in Kapitel A, Standardparameter.
  • Seite 185 Codes 9-7 Tabelle 9-1. Standard-Symbologieparameter (Fortsetzung) Parameter Standard Seite ISBT 128 (nicht verkettet) Aktiviert 9-35 Code 128-Decodierleistung Aktiviert 9-36 Code 128-Decodierleistungsstufe Stufe 3 9-37 Code 39 Code 39 Aktiviert 9-39 Trioptic Code 39 Deaktiviert 9-40 Code 39 in Code 32 (italienischer Pharmacode) konvertieren Deaktiviert 9-41 Code 32-Präfix...
  • Seite 186 LS9203 Produktleitfaden Tabelle 9-1. Standard-Symbologieparameter (Fortsetzung) Parameter Standard Seite Diskret 2 aus 5 (DTF) Diskret 2 aus 5 Deaktiviert 9-70 Länge(n) für D 2 aus 5 festlegen 9-71 Chinesisch 2 aus 5 Chinesisch 2 aus 5 aktivieren/deaktivieren Deaktiviert 9-73 Codabar (NW - 7)

  • Seite 187: Upc/Ean

    Codes 9-9 UPC/EAN UPC-A/UPC-E aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von UPC-A oder UPC-E den entsprechenden nachstehend abgebildeten Barcode. UPC-A aktivieren UPC-A deaktivieren...
  • Seite 188 9-10 LS9203 Produktleitfaden UPC-A/UPC-E aktivieren/deaktivieren (Fortsetzung) UPC-E aktivieren UPC-E deaktivieren...

  • Seite 189: Upc-E1 Aktivieren/Deaktivieren

    Codes 9-11 UPC-E1 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von UPC-E1 den entsprechenden nachstehend abgebildeten Barcode. UPC-E1 ist kein durch die UCC (Uniform Code Council) zertifizierter Code. Hinweis UPC-E1 aktivieren UPC-E1 deaktivieren...

  • Seite 190: Ean-13/Jan-13/Ean-8/Jan-8 Aktivieren/Deaktivieren

    9-12 LS9203 Produktleitfaden EAN-13/JAN-13/EAN-8/JAN-8 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von EAN-13/JAN-13 oder EAN-8/JAN-8 den entsprechenden nachstehend abgebildeten Barcode. EAN-13/JAN-13 aktivieren EAN-13/JAN-13 deaktivieren...
  • Seite 191 Codes 9-13 EAN-13/JAN-13/EAN-8/JAN-8 aktivieren/deaktivieren (Fortsetzung) EAN-8/JAN-8 aktivieren EAN-8/JAN-8 deaktivieren...

  • Seite 192: Bookland Ean Aktivieren/Deaktivieren

    9-14 LS9203 Produktleitfaden Bookland EAN aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von Bookland EAN den entsprechenden nachstehend abgebildeten Barcode. Bookland EAN aktivieren Bookland EAN deaktivieren...

  • Seite 193: Decodierung Von Upc/Ean-Zusätzen

    Codes 9-15 Decodierung von UPC/EAN-Zusätzen Zusätze sind Anhänge gemäß spezifischer Format-Konventionen (z. B., UPC-A+2, UPC-E+2, EAN 13+2). Hierfür sind sechs Optionen verfügbar. • Wenn Decodierung von UPC/EAN nur mit Zusätzen ausgewählt ist, werden UPC/EAN-Symbole ohne Zusätze nicht decodiert. • Wenn Zusätze ignorieren ausgewählt ist und dem Scanner ein UPC/EAN mit einem Zusatz vorgelegt wird, wird der UPC/EAN decodiert und der Zusatz-Barcode ignoriert.
  • Seite 194 9-16 LS9203 Produktleitfaden Decodierung von UPC/EAN-Zusätzen (Fortsetzung) Automatische Erkennung von UPC/EAN-Zusätzen Modus für 378/379 mit Zusätzen aktivieren...
  • Seite 195 Codes 9-17 Decodierung von UPC/EAN-Zusätzen (Fortsetzung) Modus für 978 mit Zusätzen aktivieren Intelligenten Modus für Zusätze aktivieren...

  • Seite 196: Redundanz Für Upc/Ean Mit Zusätzen

    Redundanz für UPC/EAN mit Zusätzen Bei Auswahl von Automatische Erkennung von UPC/EAN-Zusätzen regelt diese Option, wie oft ein Symbol vor der Übertragung ohne Zusätze decodiert wird. Der wählbare Bereich liegt zwischen zwei und dreißig Mal. Ein Wert von mindestens fünf wird empfohlen, wenn eine Mischung aus UPC/EAN-Symbolen mit und ohne Zusätzen decodiert wird und die Option für die automatische...

  • Seite 197: Upc-A/Upc-E/Upc-E1 Prüfziffer Übertragen

    Codes 9-19 UPC-A/UPC-E/UPC-E1 Prüfziffer übertragen Die Prüfziffer ist das letzte Zeichen des verwendeten Symbols und dient zur Integritätsprüfung der Daten. Scannen Sie den entsprechenden unten abgebildeten Barcode ein, um die Barcode-Daten mit oder ohne die UPC-A-, UPC-E- oder UPC-E1-Prüfziffer zu übertragen.
  • Seite 198 9-20 LS9203 Produktleitfaden UPC-A/UPC-E/UPC-E1 Prüfziffer übertragen (Fortsetzung) UPC-E-Prüfziffer übertragen UPC-E-Prüfziffer nicht übertragen...
  • Seite 199 Codes 9-21 UPC-A/UPC-E/UPC-E1 Prüfziffer übertragen (Fortsetzung) UPC-E1-Prüfziffer übertragen UPC-E1-Prüfziffer nicht übertragen...

  • Seite 200: Upc-A-Präambel

    9-22 LS9203 Produktleitfaden UPC-A-Präambel Die Präambel-Zeichen sind Teil des UPC-Symbols und bestehen aus Ländercode und Systemzeichen. Für das Übertragen der UPC-A- Präambel an das Host-Gerät gibt es drei Optionen: nur Systemzeichen übertragen, Systemzeichen und Ländercode übertragen („0“ für USA) und keine Präambel übertragen. Wählen Sie die passende Option in Übereinstimmung mit dem Host-System.
  • Seite 201 Codes 9-23 UPC-A-Präambel (Fortsetzung) Systemzeichen + Ländercode (< LÄNDERCODE> <SYSTEMZEICHEN> <DATEN>)

  • Seite 202: Upc-E-Präambel

    9-24 LS9203 Produktleitfaden UPC-E-Präambel Die Präambel-Zeichen sind Teil des UPC-Symbols und bestehen aus Ländercode und Systemzeichen. Für das Übertragen der UPC-E- Präambel an das Host-Gerät gibt es drei Optionen: nur Systemzeichen übertragen, Systemzeichen und Ländercode übertragen („0“ für USA) und keine Präambel übertragen. Wählen Sie die passende Option in Übereinstimmung mit dem Host-System.
  • Seite 203 Codes 9-25 UPC-E-Präambel (Fortsetzung) Systemzeichen + Ländercode (< LÄNDERCODE> <SYSTEMZEICHEN> <DATEN>)

  • Seite 204: Upc-E1-Präambel

    9-26 LS9203 Produktleitfaden UPC-E1-Präambel Die Präambel-Zeichen sind Teil des UPC-Symbols und bestehen aus Ländercode und Systemzeichen. Für das Übertragen der UPC-E1- Präambel an das Host-Gerät gibt es drei Optionen: nur Systemzeichen übertragen, Systemzeichen und Ländercode übertragen („0“ für USA) und keine Präambel übertragen. Wählen Sie die passende Option in Übereinstimmung mit dem Host-System.
  • Seite 205 Codes 9-27 UPC-E1-Präambel (Fortsetzung) Systemzeichen + Ländercode (< LÄNDERCODE> <SYSTEMZEICHEN> <DATEN>)

  • Seite 206: Upc-E In Upc-A Konvertieren

    9-28 LS9203 Produktleitfaden UPC-E in UPC-A konvertieren Bei Aktivierung der Option werden decodierte UPC-E-Daten (Null unterdrückt) vor der Übertragung in das UPC-A-Format konvertiert. Nach der Konvertierung folgen die Daten dem UPC-A-Format und werden durch die Optionen der UPC-A-Programmierung beeinflusst (z. B. Präambel, Prüfziffer).

  • Seite 207: Upc-E1 In Upc-A Konvertieren

    Codes 9-29 UPC-E1 in UPC-A konvertieren Bei Aktivierung der Option werden decodierte UPC-E1-Daten vor der Übertragung in das UPC-A-Format konvertiert. Nach der Konvertierung folgen die Daten dem UPC-A-Format und werden durch die Optionen der UPC-A-Programmierung beeinflusst (z. B. Präambel, Prüfziffer). Ist die Option deaktiviert, werden die decodierten UPC-E1-Daten unkonvertiert als UPC-E1-Daten übertragen.

  • Seite 208: Ean Mit Ergänzten Nullen

    9-30 LS9203 Produktleitfaden EAN mit ergänzten Nullen Bei Aktivierung dieses Parameters werden fünf Nullen vor gelesenen EAN-8-Symbolen eingefügt, um diese mit den Symbolen im EAN-13-Format kompatibel zu machen. Bei deaktivierter Option werden die EAN-8-Symbole unverändert übertragen. EAN mit ergänzten Nullen aktivieren...

  • Seite 209: Ucc Coupon Extended Code

    Codes 9-31 UCC Coupon Extended Code Der UCC Coupon Extended Code ist ein zusätzlicher Barcode neben einem UCC Coupon Code. Scannen Sie zum Aktivieren oder Deaktivieren von UCC Coupon Extended Code den entsprechenden nachstehend abgebildeten Barcode. UCC Coupon Extended Code aktivieren UCC Coupon Extended Code deaktivieren...

  • Seite 210: Decodierung Von Upc/Ean Linear

    9-32 LS9203 Produktleitfaden Decodierung von UPC/EAN linear Diese Option gilt für Codetypen, die zwei nebeneinander liegende Blöcke enthalten (z. B. UPC-A, EAN-8, EAN-13). Bei Aktivierung der Option wird ein Barcode nur dann übertragen, wenn sowohl der rechte als auch der linke Block in einem Laser-Scanvorgang erfolgreich eingelesen wurden.

  • Seite 211: Code 128

    Codes 9-33 Code 128 Code 128 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von Code 128 den entsprechenden nachstehend abgebildeten Barcode. Code 128 aktivieren Code 128 deaktivieren...

  • Seite 212: Ucc/Ean-128 Aktivieren/Deaktivieren

    9-34 LS9203 Produktleitfaden UCC/EAN-128 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von UCC/EAN-128 den entsprechenden nachstehend abgebildeten Barcode. UCC/EAN-128 aktivieren UCC/EAN-128 deaktivieren...

  • Seite 213: Isbt 128 Aktivieren/Deaktivieren

    Codes 9-35 ISBT 128 aktivieren/deaktivieren ISBT 128 ist eine von Blutbanken verwendete Variante von Code 128. Scannen Sie zum Aktivieren oder Deaktivieren von ISBT 128 den entsprechenden nachstehend abgebildeten Barcode. Die Verkettung der ISBT-Daten muss gegebenenfalls im Host vorgenommen werden. ISBT 128 aktivieren ISBT 128 deaktivieren...

  • Seite 214: Code 128-Decodierleistung

    9-36 LS9203 Produktleitfaden Code 128-Decodierleistung Diese Option bietet drei Decodierleistungsstufen für Code 128-Symbole. Das Anheben der Leistungsstufe verringert den Aufwand für die erforderliche Barcode-Ausrichtung, was beim Scannen sehr langer und/oder abgeschnittener Barcodes von Nutzen ist. Durch höhere Stufen wird die Decodiersicherheit herabgesetzt.

  • Seite 215: Code 128-Decodierleistungsstufe

    Codes 9-37 Code 128-Decodierleistungsstufe Diese Option bietet drei Decodierleistungsstufen für Code 128-Symbole. Das Anheben der Leistungsstufe verringert den Aufwand für die erforderliche Barcode-Ausrichtung, was beim Scannen sehr langer und/oder abgeschnittener Barcodes von Nutzen ist. Durch höhere Stufen wird die Decodiersicherheit herabgesetzt. Diese Option muss aktiviert sein (siehe Code 128-Decodierleistung aktivieren).
  • Seite 216 9-38 LS9203 Produktleitfaden Code 128-Decodierleistungsstufe (Fortsetzung) Code 128-Decodierleistungsstufe 3...

  • Seite 217: Code 39

    Codes 9-39 Code 39 Code 39 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von Code 39 den entsprechenden nachstehend abgebildeten Barcode. Code 39 aktivieren Code 39 deaktivieren Bei einem Barcode mit breiten Trennlücken, siehe Symbologie – Trennlücke auf Seite 9-94 Hinweis...

  • Seite 218: Trioptic Code 39 Aktivieren/Deaktivieren

    9-40 LS9203 Produktleitfaden Trioptic Code 39 aktivieren/deaktivieren Trioptic Code 39 ist eine Variante von Code 39, die bei der Kennzeichnung von Computer-Magnetbändern Anwendung findet. Die Symbole von Trioptic Code 39 enthalten stets sechs Zeichen. Scannen Sie zum Aktivieren oder Deaktivieren von Trioptic Code 39 den entsprechenden nachstehend abgebildeten Barcode.

  • Seite 219: Code 39 In Code 32 Konvertieren

    Codes 9-41 Code 39 in Code 32 konvertieren Code 32 ist eine Variante von Code 39, die von der italienischen Pharmaindustrie verwendet wird. Scannen Sie zum Aktivieren oder Deaktivieren der Konvertierung von Code 39 in Code 32 den entsprechenden nachstehend abgebildeten Barcode. Code 39 muss aktiviert sein, damit dieser Parameter funktioniert.

  • Seite 220: Code 32-Präfix

    9-42 LS9203 Produktleitfaden Code 32-Präfix Scannen Sie zum Aktivieren oder Deaktivieren des Hinzufügens des Präfix-Zeichens „A“ zu allen Code 32 Barcodes den entsprechenden nachstehend abgebildeten Barcode. Code 39 in Code 32 konvertieren muss aktiviert sein, damit dieser Parameter funktioniert. Hinweis Code 32-Präfix aktivieren...

  • Seite 221: Längen Für Code 39 Festlegen

    Codes 9-43 Längen für Code 39 festlegen Die Länge eines Codes bezieht sich auf die Anzahl der Zeichen (d. h. die vom Menschen lesbaren Zeichen), einschließlich der Prüfziffer(n), die der Code enthält. Die Längen für Code 39 können auf eine beliebige Länge, eine oder zwei diskrete Längen oder Längen in einem spezifischen Bereich eingestellt werden.
  • Seite 222 9-44 LS9203 Produktleitfaden Längen für Code 39 festlegen (Fortsetzung) Länge im Bereich – Diese Option erlaubt dem Scanner das Decodieren eines Code 39-Symbols mit einem spezifischen Längenbereich. Der Längenbereich wird aus den numerischen Barcodes beginnend auf Seite Anhang D, Numerische Barcodes gewählt.

  • Seite 223: Überprüfung Der Code 39-Prüfziffer

    Codes 9-45 Überprüfung der Code 39-Prüfziffer Bei Aktivierung dieser Funktion prüft der Scanner die Integrität aller Code 39-Symbole, um die Übereinstimmung der Daten mit dem festgelegten Prüfziffern-Algorithmus zu kontrollieren. Nur diejenigen Code 39-Symbole, die eine Modul 43-Prüfziffer enthalten werden decodiert, wenn diese Funktion aktiviert ist. Diese Funktion darf nur aktiviert werden, wenn die Code 39-Symbole eine Modul 43-Prüfziffer enthalten.

  • Seite 224: Code 39-Prüfziffer Übertragen

    9-46 LS9203 Produktleitfaden Code 39-Prüfziffer übertragen Scannen Sie einen der folgenden Barcodes, um Code 39-Daten mit oder ohne die Prüfziffer zu übertragen. Code 39-Prüfziffer übertragen (aktivieren) Code 39-Prüfziffer nicht übertragen (deaktivieren) Überprüfung der Code 39-Prüfziffer muss aktiviert sein, damit dieser Parameter funktioniert.

  • Seite 225: Code 39 Full Ascii Aktivieren/Deaktivieren

    Codes 9-47 Code 39 Full ASCII aktivieren/deaktivieren Code 39 Full ASCII ist eine Variante von Code 39, in der Zeichen zugewiesen werden, um den vollständigen ASCII-Zeichensatz zu codieren. Scannen Sie zum Aktivieren oder Deaktivieren von Code 39 Full ASCII den entsprechenden nachstehend abgebildeten Barcode.

  • Seite 226: Code 39 Puffer (Scannen Und Speichern)

    9-48 LS9203 Produktleitfaden Code 39 Puffer (Scannen und Speichern) Diese Funktion erlaubt dem Scanner die Sammlung von Daten von mehreren Code 39-Symbolen. Wenn die Option Scannen und Speichern (Code 39-Puffer) gewählt wird, werden alle Code 39-Symbole mit einer Lücke als erstem Zeichen für die spätere Übertragung vorübergehend im Gerät gepuffert.
  • Seite 227 Codes 9-49 Daten puffern Zum Puffern der Daten muss das Puffern von Code 39 aktiviert sein und ein Code 39-Symbol mit einer Lücke direkt nach dem Startmuster eingelesen werden. • Wenn die Daten den Übertragungspuffer nicht überfüllen, gibt der Scanner einen leise-laut Signalton ab, um auf das erfolgreiche Decodieren und Puffern hinzuweisen.
  • Seite 228 • Es findet keine Übertragung statt. Die Daten im Pufferspeicher werden dadurch nicht beeinflusst. Versuch der Übertragung eines leeren Pufferspeichers Folgendes passiert, wenn das gerade eingelesene Symbol das Symbol Puffer übertragen war und der Code 39-Puffer leer ist: • Ein kurzer leise-laut-leise Signalton zeigt an, dass der Puffer leer ist.

  • Seite 229: Code 39-Decodierleistung

    Codes 9-51 Code 39-Decodierleistung Diese Option bietet drei Decodierleistungsstufen für Code 39-Symbole. Das Anheben der Leistungsstufe verringert den Aufwand für die erforderliche Barcode-Ausrichtung, was beim Scannen sehr langer und/oder abgeschnittener Barcodes von Nutzen ist. Durch höhere Stufen wird die Decodiersicherheit herabgesetzt. Wenn diese Option aktiviert ist, wählen Sie auf den folgenden Seiten eine Decodierleistungsstufe aus, die dem Leistungsbedarf gerecht wird.

  • Seite 230: Code 39-Decodierleistungsstufe

    9-52 LS9203 Produktleitfaden Code 39-Decodierleistungsstufe Diese Option bietet drei Decodierleistungsstufen für Code 39-Symbole. Das Anheben der Leistungsstufe verringert den Aufwand für die erforderliche Barcode-Ausrichtung, was beim Scannen sehr langer und/oder abgeschnittener Barcodes von Nutzen ist. Durch höhere Stufen wird die Decodiersicherheit herabgesetzt.
  • Seite 231 Codes 9-53 Code 39-Decodierleistungsstufe (Fortsetzung) Code 39-Decodierleistungsstufe 3...

  • Seite 232: Code 93

    9-54 LS9203 Produktleitfaden Code 93 Code 93 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von Code 93 den entsprechenden nachstehend abgebildeten Barcode. Code 93 aktivieren Code 93 deaktivieren...

  • Seite 233: Längen Für Code 93 Festlegen

    Codes 9-55 Längen für Code 93 festlegen Die Länge eines Codes bezieht sich auf die Anzahl der Zeichen (d. h. die vom Menschen lesbaren Zeichen), einschließlich der Prüfziffer(n), die der Code enthält. Die Längen für Code 93 können auf eine beliebige Länge, eine oder zwei diskrete Längen oder Längen in einem spezifischen Bereich eingestellt werden.
  • Seite 234 9-56 LS9203 Produktleitfaden Längen für Code 93 festlegen (Fortsetzung) Länge im Bereich – Diese Option erlaubt dem Scanner das Decodieren eines Code 93-Symbols mit einem spezifischen Längenbereich. Der Längenbereich wird aus den numerischen Barcodes beginnend auf Seite Anhang D, Numerische Barcodes gewählt.

  • Seite 235: Code 11

    Codes 9-57 Code 11 Code 11 Scannen Sie zum Aktivieren oder Deaktivieren von Code 11 den entsprechenden nachstehend abgebildeten Barcode. Code 11 aktivieren Code 11 deaktivieren...

  • Seite 236: Längen Für Code 11 Festlegen

    9-58 LS9203 Produktleitfaden Längen für Code 11 festlegen Die Länge eines Codes bezieht sich auf die Anzahl der Zeichen (d. h. die vom Menschen lesbaren Zeichen), einschließlich der Prüfziffer(n), die der Code enthält. Die Längen für Code 11 können auf eine beliebige Länge, eine oder zwei diskrete Längen oder Längen in einem spezifischen Bereich eingestellt werden.
  • Seite 237 Codes 9-59 Längen für Code 11festlegen (Fortsetzung) Länge im Bereich – Diese Option erlaubt dem Scanner das Decodieren eines Code 11-Symbols mit einem spezifischen Längenbereich. Der Längenbereich wird aus den numerischen Barcodes beginnend auf Seite Anhang D, Numerische Barcodes gewählt. Scannen Sie beispielsweise zum Decodieren von Code 11-Symbolen mit zwischen 4 und 12 Zeichen zunächst Code 11 –...

  • Seite 238: Überprüfung Der Code 11-Prüfziffer

    9-60 LS9203 Produktleitfaden Überprüfung der Code 11-Prüfziffer Diese Funktion erlaubt dem Scanner die Prüfung der Integrität aller Code 11-Symbole, um die Übereinstimmung der Daten mit dem festgelegten Prüfziffern-Algorithmus zu kontrollieren. Hierdurch wird der Prüfziffern-Mechanismus für den decodierten Code 11- Barcode ausgewählt. Die möglichen Optionen sind: Prüfung auf eine Prüfziffer, Prüfung auf zwei Prüfziffern oder Deaktivierung der Funktion.
  • Seite 239 Codes 9-61 Überprüfung der Code 11-Prüfziffer (Fortsetzung) Zwei Prüfziffern...

  • Seite 240: Code 11-Prüfziffern Übertragen

    9-62 LS9203 Produktleitfaden Code 11-Prüfziffern übertragen Mit dieser Funktion wird ausgewählt, ob die Code 11-Prüfziffer(n) übertragen werden sollen. Code 11-Prüfziffer übertragen (aktivieren) Code 11-Prüfziffer nicht übertragen (deaktivieren) Überprüfung der Code 11-Prüfziffer muss aktiviert sein, damit dieser Parameter funktioniert. Hinweis...

  • Seite 241: Interleaved 2 Aus 5 (Itf)

    Codes 9-63 Interleaved 2 aus 5 (ITF) Interleaved 2 aus 5 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von Interleaved 2 aus 5 den entsprechenden nachstehend abgebildeten Barcode und wählen Sie auf den folgenden Seiten eine Länge für Interleaved 2 aus 5. Interleaved 2 aus 5 aktivieren Interleaved 2 aus 5 deaktivieren...

  • Seite 242: Längen Für Interleaved 2 Aus 5 Festlegen

    9-64 LS9203 Produktleitfaden Längen für Interleaved 2 aus 5 festlegen Die Länge eines Codes bezieht sich auf die Anzahl der Zeichen (d. h. die vom Menschen lesbaren Zeichen), einschließlich der Prüfziffer(n), die der Code enthält. Die Längen für I 2 aus 5 können auf eine beliebige Länge, eine oder zwei diskrete Längen oder Längen in einem spezifischen Bereich eingestellt werden.
  • Seite 243 Codes 9-65 Längen für Interleaved 2 aus 5 festlegen (Fortsetzung) Länge im Bereich – Diese Option erlaubt dem Scanner das Decodieren eines I 2 aus 5-Symbols mit einem spezifischen Längenbereich. Der Längenbereich wird aus den numerischen Barcodes beginnend auf Seite Anhang D, Numerische Barcodes gewählt.

  • Seite 244: Überprüfung Der I 2 Aus 5-Prüfziffer

    9-66 LS9203 Produktleitfaden Überprüfung der I 2 aus 5-Prüfziffer Bei Aktivierung dieser Funktion prüft der Scanner die Integrität aller I 2 aus 5-Symbole, um die Übereinstimmung der Daten mit entweder dem angegebenen Prüfziffern-Algorithmus Uniform Symbology Specification (USS) oder dem Optical Product Code Council (OPCC) zu kontrollieren.
  • Seite 245 Codes 9-67 Überprüfung der I 2 aus 5-Prüfziffer (Fortsetzung) OPCC-Prüfziffer...

  • Seite 246: I 2 Aus 5-Prüfziffer Übertragen

    9-68 LS9203 Produktleitfaden I 2 aus 5-Prüfziffer übertragen Scannen Sie den passenden nachstehend abgebildeten Barcode, um I 2 aus 5-Daten mit oder ohne die Prüfziffer zu übertragen. I 2 aus 5-Prüfziffer übertragen (aktivieren) I 2 aus 5-Prüfziffer nicht übertragen (deaktivieren)

  • Seite 247: I 2 Aus 5 In Ean-13 Konvertieren

    Codes 9-69 I 2 aus 5 in EAN-13 konvertieren Dieser Parameter konvertiert einen I 2 aus 5 Code mit 14 Zeichen in einen EAN-13-Code und überträgt diesen als EAN-13 an den Host. Um dies zu leisten muss der Code I 2 aus 5 aktiviert sein und der Code muss eine Null am Anfang und eine gültige EAN-13-Prüfziffer enthalten.

  • Seite 248: Diskret 2 Aus 5 (Dtf)

    9-70 LS9203 Produktleitfaden Diskret 2 aus 5 (DTF) Diskret 2 aus 5 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von Diskret 2 aus 5 den entsprechenden nachstehend abgebildeten Barcode. Diskret 2 aus 5 aktivieren Diskret 2 aus 5 deaktivieren...

  • Seite 249: Längen Für Diskret 2 Aus 5 Festlegen

    Codes 9-71 Längen für Diskret 2 aus 5 festlegen Die Länge eines Codes bezieht sich auf die Anzahl der Zeichen (d. h. die vom Menschen lesbaren Zeichen), einschließlich der Prüfziffer(n), die der Code enthält. Die Längen für D 2 aus 5 können auf eine beliebige Länge, eine oder zwei diskrete Längen oder Längen in einem spezifischen Bereich eingestellt werden.
  • Seite 250 9-72 LS9203 Produktleitfaden Längen für Diskret 2 aus 5 festlegen (Fortsetzung) Länge im Bereich – Diese Option erlaubt dem Scanner das Decodieren eines D 2 aus 5-Symbols mit einem spezifischen Längenbereich. Der Längenbereich wird aus den numerischen Barcodes beginnend auf Seite Anhang D, Numerische Barcodes gewählt.

  • Seite 251: Chinesisch 2 Aus 5

    Codes 9-73 Chinesisch 2 aus 5 Chinesisch 2 aus 5 aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von Chinesisch 2 aus 5 den entsprechenden nachstehend abgebildeten Barcode. Chinesisch 2 aus 5 aktivieren Chinesisch 2 aus 5 deaktivieren...

  • Seite 252: Codabar (Nw - 7)

    9-74 LS9203 Produktleitfaden Codabar (NW - 7) Codabar aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von Codabar den entsprechenden nachstehend abgebildeten Barcode. Codabar aktivieren Codabar deaktivieren Bei einem Barcode mit breiten Trennlücken, siehe Symbologie – Trennlücke auf Seite 9-94 Hinweis...

  • Seite 253: Längen Für Codabar Festlegen

    Codes 9-75 Längen für Codabar festlegen Die Länge eines Codes bezieht sich auf die Anzahl der Zeichen (d. h. die vom Menschen lesbaren Zeichen), einschließlich der Prüfziffer(n), die der Code enthält. Die Längen für Codabar können auf eine beliebige Länge, eine oder zwei diskrete Längen oder Längen in einem spezifischen Bereich eingestellt werden.
  • Seite 254 9-76 LS9203 Produktleitfaden Längen für Codabar festlegen (Fortsetzung) Länge im Bereich – Diese Option erlaubt dem Scanner das Decodieren eines Codabar-Symbols mit einem spezifischen Längenbereich. Der Längenbereich wird aus den numerischen Barcodes beginnend auf Seite Anhang D, Numerische Barcodes gewählt.

  • Seite 255: Clsi-Bearbeitung

    Codes 9-77 CLSI-Bearbeitung Bei Aktivierung dieses Parameters werden die Start- und Stoppzeichen entfernt und es wird eine Lücke nach dem ersten, fünften und zehnten Zeichen eines Codabar-Symbols mit 14 Zeichen eingefügt. Aktivieren Sie diese Funktion, wenn das Host-System dieses Datenformat benötigt. Die Symbollänge umfasst nicht die Start- und Stoppzeichen.

  • Seite 256: Notis-Bearbeitung

    9-78 LS9203 Produktleitfaden NOTIS-Bearbeitung Bei Aktivierung dieses Parameters werden die Start- und Stoppzeichen von einem decodierten Codabar-Symbol entfernt. Aktivieren Sie diese Funktion, wenn das Host-System dieses Datenformat benötigt. NOTIS-Bearbeitung aktivieren NOTIS-Bearbeitung deaktivieren...

  • Seite 257: Msi

    Codes 9-79 MSI aktivieren/deaktivieren Scannen Sie zum Aktivieren oder Deaktivieren von MSI den entsprechenden nachstehend abgebildeten Barcode. MSI aktivieren MSI deaktivieren...

  • Seite 258: Längen Für Msi Festlegen

    9-80 LS9203 Produktleitfaden Längen für MSI festlegen Die Länge eines Codes bezieht sich auf die Anzahl der Zeichen (d. h. die vom Menschen lesbaren Zeichen), einschließlich der Prüfziffer(n), die der Code enthält. Die Längen für MSI können auf eine beliebige Länge, eine oder zwei diskrete Längen oder Längen in einem spezifischen Bereich eingestellt werden.
  • Seite 259 Codes 9-81 Längen für MSI festlegen (Fortsetzung) Länge im Bereich – Diese Option erlaubt dem Scanner das Decodieren eines MSI-Symbols mit einem spezifischen Längenbereich. Der Längenbereich wird aus den numerischen Barcodes beginnend auf Seite Anhang D, Numerische Barcodes gewählt. Scannen Sie beispielsweise zum Decodieren von MSI-Symbolen mit zwischen 4 und 12 Zeichen zunächst MSI –...

  • Seite 260: Msi-Prüfziffern

    9-82 LS9203 Produktleitfaden MSI-Prüfziffern Bei MSI-Symbolen ist eine Prüfziffer obligatorisch und wird stets durch das Lesegerät überprüft. Die zweite Prüfziffer ist optional. Wenn die MSI-Codes zwei Prüfziffern umfassen, aktivieren Sie die Überprüfung der zweiten Prüfziffer durch Scannen des nachstehend abgebildeten Barcodes.

  • Seite 261: Msi-Prüfziffer(N) Übertragen

    Codes 9-83 MSI-Prüfziffer(n) übertragen Scannen Sie einen der folgenden Barcodes, um MSI-Daten mit oder ohne die Prüfziffer zu übertragen. MSI-Prüfziffer(n) übertragen (aktivieren) MSI-Prüfziffer(n) nicht übertragen (deaktivieren)

  • Seite 262: Msi-Prüfziffer-Algorithmus

    9-84 LS9203 Produktleitfaden MSI-Prüfziffer-Algorithmus Für die Überprüfung der zweiten MSI-Prüfziffer sind zwei Algorithmen möglich. Wählen Sie den entsprechenden nachstehend abgebildeten Barcode für den zum Codieren der Prüfziffer verwendeten Algorithmus. MOD 10/MOD 11 MOD 10/MOD 10...

  • Seite 263: Rss (Reduced Space Symbology)

    Codes 9-85 RSS (Reduced Space Symbology) Die Varianten von RSS sind RSS 14, RSS Expanded und RSS Limited. Die Versionen Limited und Expanded besitzen Stapel-Varianten. Scannen Sie zum Aktivieren oder Deaktivieren der einzelnen RSS-Varianten den entsprechenden nachstehend abgebildeten Barcode. RSS 14 RSS 14 aktivieren RSS 14 deaktivieren...

  • Seite 264: Rss Limited

    9-86 LS9203 Produktleitfaden RSS Limited RSS Limited aktivieren RSS Limited deaktivieren...

  • Seite 265: Rss Expanded

    Codes 9-87 RSS Expanded RSS Expanded aktivieren RSS Expanded deaktivieren...

  • Seite 266: Rss In Upc/Ean Konvertieren

    9-88 LS9203 Produktleitfaden RSS in UPC/EAN konvertieren Das Format der 14-stelligen Global Trade Item Number (GTIN) wird ab Januar 2005 zur Norm und dient zur eindeutigen weltweiten Erkennung von Produkten. Obwohl dieses Format als 14-stellige Struktur definiert ist, kann der Barcode ggf. 13 Stellen (EAN-13), 12 Stellen (UPC) oder 8 Stellen (EAN-8) Daten enthalten.
  • Seite 267 Codes 9-89 RSS in UPC/EAN konvertieren (Fortsetzung) Z. B. bleibt 0100000012345670 die Ziffernfolge 0100000012345670. RSS in UPC/EAN konvertieren (aktivieren) RSS in UPC/EAN konvertieren (deaktivieren)

  • Seite 268: Symbologie - Spezielle Sicherheitsstufen

    Symbologie – Spezielle Sicherheitsstufen Redundanzstufe Der LS9203 bietet vier Redundanzstufen für die Decodierung. Höhere Redundanzstufen werden für niedrigere Qualitätsstufen der Barcodes gewählt. Bei höheren Redundanzstufen wird die „Aggressivität“ des Scanners verringert. Wählen Sie die der Qualität der Barcodes entsprechende Redundanzstufe.
  • Seite 269 Codes 9-91 Redundanzstufe 3 Stufe 3 gewährleistet, dass die aktivierten linearen Barcode-Typen zweimal gelesen werden, bevor das erfolgreiche Decodieren gemeldet wird. Die folgenden Codes müssen dreimal gelesen werden: Tabelle 9-4. Codetypen Redundanzstufe 3 Codetyp Länge max. 4 Zeichen D 2 aus 5 max.

  • Seite 270: Sicherheitsstufe

    LS9203 Produktleitfaden Sicherheitsstufe Der LS9203 bietet vier Stufen der Decodiersicherheit für die Delta-Barcodes. Hierzu gehören die Formate Code 128, UPC/EAN, Code 93 und Scanlet. Höhere Sicherheitsstufen sind für niedrigere Qualitätsstufen der Barcodes vorgesehen. Zwischen Sicherheit und „Aggressivität“ des Scanners gibt es ein umgekehrtes Verhältnis; achten Sie daher darauf, für jede gegebene Anwendung nur die hierfür erforderliche Sicherheitsstufe zu wählen.
  • Seite 271 Codes 9-93 Sicherheitsstufe 2 Wählen Sie diese Option, wenn die Decodierfehler durch Sicherheitsstufe 1 nicht beseitigt werden können. Sicherheitsstufe 2 Sicherheitsstufe 3 Wählen Sie diese Sicherheitsstufe, wenn Sicherheitsstufe 2 ausprobiert wurde und noch immer Decodierfehler auftreten. Es wird darauf hingewiesen, dass die Auswahl dieser Option eine extreme Maßnahme gegen die fehlerhafte Decodierung von besonders stark abweichenden Barcodes darstellt.

  • Seite 272: Symbologie - Trennlücke

    9-94 LS9203 Produktleitfaden Symbologie – Trennlücke Die Code 39- und Codabar-Symbole besitzen eine Trennlücke, die üblicherweise ziemlich schmal ist. Aufgrund verschiedener Barcode- Drucktechniken kann diese Lücke ggf. die maximal zulässige Breite überschreiten und die Decodierung des Symbols durch den Scanner unmöglich machen. Wenn dieses Problem festgestellt wird, sollte der Parameter „Breite Trennlücken“ gescannt werden, um solche von der Spezifikation abweichenden Barcodes zu tolerieren.
  • Seite 273 Sonstige Scanneroptionen Inhalt des Kapitels Einführung ............10-3 Beispiele für Sequenzscannen .
  • Seite 274 10-2 LS9203 Produktleitfaden...

  • Seite 275: Kapitel 10. Sonstige Scanneroptionen

    Sonstige Scanneroptionen 10-3 Einführung Dieses Kapitel enthält häufig verwendete Barcodes, mit denen Sie einstellen können, wie Ihre Daten an Ihr Host-Gerät übertragen werden. Die Datenformatierung ist nicht nur mit Hilfe dieser Barcodes möglich. Lesen Sie das Kapitel zu dem entsprechenden Host- Computer, um mehr Informationen zu geeigneten Host-Anschlüssen und Host-Gerät-Funktionen für Ihren Scanner zu erhalten.

  • Seite 276: Sonstige Scannerparameter

    Codetypen decodiert. Zusätzlich zu einem bereits ausgewählten Einzeichen-Präfix wird das Code-ID-Zeichen zwischen dem Präfix und dem decodierten Symbol eingefügt. Der Benutzer kann kein Code-ID-Zeichen, ein Symbol-Code-ID-Zeichen oder ein AIM-Code-ID-Zeichen auswählen. Code-ID-Zeichen finden Sie in Symbol-Codekennzeichnungen auf Seite B-3 AIM-Codekennzeichnungen auf Seite B-4.
  • Seite 277 Sonstige Scanneroptionen 10-5 Code-ID-Zeichen übertragen (Fortsetzung)

  • Seite 278: Präfix-/Suffixwerte

    10-6 LS9203 Produktleitfaden Präfix-/Suffixwerte Für die Datenbearbeitung kann ein Präfix/Suffix zu den Scandaten hinzugefügt werden. Diese Werte werden durch das Scannen einer vierstelligen Zahl (d. h. vier Barcodes) eingestellt, die den Tastencodes für verschiedene Terminals entspricht. Die Zuordnung von Code 39 Full ASCII zu Full ASCII hängt vom Host-Computer ab und wird darum in der Tabelle „ASCII-Zeichensatz“ der betreffenden Schnittstelle beschrieben.
  • Seite 279 Sonstige Scanneroptionen 10-7 Präfix-/Suffixwerte (Fortsetzung) Wert 3 festlegen Wert 4 festlegen...
  • Seite 280 10-8 LS9203 Produktleitfaden Präfix-/Suffixwerte (Fortsetzung) Wert 5 festlegen FN1-Ersatzwert festlegen (Wert 6)

  • Seite 281: Fn1-Ersatzwerte

    Sonstige Scanneroptionen 10-9 FN1-Ersatzwerte Die Hosts mit Weiche und USB-HID-Tastatur unterstützen eine FN1-Ersatz-Funktion. Wenn diese Funktion aktiviert ist, werden alle FN1-Zeichen (0x1b) in einem EAN128-Barcode durch einen bestimmten Wert ersetzt. Standardmäßig lautet dieser Wert 7013 (Enter-Taste). 1. Scannen Sie den unten stehenden Barcode. FN1-Ersatzwert (Wert 6) 2.

  • Seite 282: Übertragungsformat Der Scandaten

    10-10 LS9203 Produktleitfaden Übertragungsformat der Scandaten Um das Übertragungsformat der Scandaten zu ändern, scannen Sie den unten stehenden Barcode Scan-Optionen. Wählen Sie dann eine der vier Optionen: • Voreingestellte Daten • <DATEN> <SUFFIX> • <PRÄFIX> <DATEN> • <PRÄFIX> <DATEN> <SUFFIX>...
  • Seite 283 Sonstige Scanneroptionen 10-11 Übertragungsformat der Scandaten (Fortsetzung) <DATEN> <SUFFIX> <PRÄFIX> <DATEN>...
  • Seite 284 10-12 LS9203 Produktleitfaden Übertragungsformat der Scandaten (Fortsetzung) <PRÄFIX> <DATEN> <SUFFIX> Eingabe...
  • Seite 285 Sonstige Scanneroptionen 10-13 Übertragungsformat der Scandaten (Fortsetzung) Datenformatabbruch...

  • Seite 286: Lesefehler"-Meldung Übertragen

    Funktion aktiviert ist, werden die Buchstaben NR (für No Read) übertragen, wenn ein Barcode nicht decodiert werden kann. Alle aktivierten Präfixe oder Suffixe werden rund um diese Meldung angeordnet. Wenn die Funktion nicht aktiviert ist, wird nichts an den Host gesendet, wenn ein Symbol nicht decodiert werden kann. Lesefehler aktivieren...

  • Seite 287: Standardparameter

    Standardparameter...
  • Seite 288 LS 9203 Produktleitfaden...
  • Seite 289 Standardparameter A-3 Tabelle A-1. Standardparameter Parameter Standard Seite Benutzereinstellungen Standardparameter festlegen Alle Voreinstellungen Piepton Hoch Lautstärke der Pieptöne Hoch Laser-Einschaltzeit 3,0 Sek. 4-10 Piepton nach erfolgreicher Decodierung Aktivieren 4-11 Zeitlimit zwischen gleichen Symbolen 0,6 Sek. 4-12 Zeitlimit zwischen verschiedenen Symbolen 0,2 Sek.
  • Seite 290 LS 9203 Produktleitfaden Tabelle A-1. Standardparameter (Fortsetzung) Parameter Standard Seite RS-232-Host-Parameter RS-232 Host-Typen Standard Baud-Rate 9600 6-11 Parität 6-15 Empfangsfehler prüfen Aktivieren 6-18 Hardware-Handshake 6-19 Software-Handshake Keiner 6-22 Überschreitung des Antwortzeitlimits durch den Host 2 Sek. 6-25 RTS-Leitungsstatus RTS niedrig 6-28 Stoppbitauswahl 6-29...
  • Seite 291 Standardparameter A-5 Tabelle A-1. Standardparameter (Fortsetzung) Parameter Standard Seite Host-Parameter für die Lesestiftemulation Host-Typen für die Lesestiftemulation Symbol OmniLink- Schnittstellensteuerung Zeitbezogener Ruhebereich 80 ms Polarität Strich hoch/Ruhebereich niedrig Unbekannte Zeichen ignorieren Übertragen 8-10 Alle Barcodes in Code 39 konvertieren Deaktiviert...
  • Seite 292 LS 9203 Produktleitfaden Tabelle A-1. Standardparameter (Fortsetzung) Parameter Standard Seite Code 128 Code 128 Aktivieren 9-33 UCC/EAN-128 Aktivieren 9-34 ISBT 128 (nicht verkettet) Aktivieren 9-35 Code 128-Decodierleistung Aktivieren 9-36 Code 128-Decodierleistungsstufe Stufe 3 9-37 Code 39 Code 39 Aktivieren 9-39 Trioptic Code 39 Deaktiviert 9-40...
  • Seite 293 Standardparameter A-7 Tabelle A-1. Standardparameter (Fortsetzung) Parameter Standard Seite Interleaved 2 aus 5 (ITF) Interleaved 2 aus 5 (ITF) Aktivieren 9-63 Länge(n) für I 2 aus 5 festlegen 9-64 Überprüfung der I 2 aus 5-Prüfziffer Deaktiviert 9-66 I 2 aus 5-Prüfziffer übertragen Nicht übertragen 9-68 I 2 aus 5 in EAN-13 konvertieren...
  • Seite 294 LS 9203 Produktleitfaden Tabelle A-1. Standardparameter (Fortsetzung) Parameter Standard Seite Symbologie – Spezielle Sicherheitsstufen Redundanzsicherheitsstufen 9-90 Sicherheitsstufe 9-92 Symbologie – Trennlücke Trennlücken Normal 9-94 Sonstige Scanneroptionen Code-ID-Zeichen übertragen Deaktiviert 10-4 Suffixwert (Wert 1) <CR><LF> 10-6 Präfixwert (Wert 2) Keiner 10-6 FN1-Ersatzwerte 7013 10-9...
  • Seite 295 Programmierhinweise...
  • Seite 296 LS9203 Produktleitfaden...

  • Seite 297: Symbol-Codekennzeichnungen

    Programmierhinweise B-3 Symbol-Codekennzeichnungen Tabelle B-1. Codezeichen Codezeichen Codetyp UPC/EAN Code 39, Code 39 Full ASCII, Code 32 Codabar Code 128, ISBT 128 Code 93 Interleaved 2 aus 5 Diskret 2 aus 5, IATA Code 11 MSI Plessey UCC/EAN-128 Bookland EAN...

  • Seite 298: Aim-Codekennzeichnungen

    LS9203 Produktleitfaden AIM-Codekennzeichnungen Jede AIM-Codekennzeichnung enthält die Zeichenfolge mit den drei Zeichen ]cm. Hierbei ist: ]=Flag Character (ASCII 93) c=Codezeichen m=Modifier Character Tabelle B-2. AIM-Codezeichen Codezeichen Codetyp Code 39, Code 39 Full ASCII, Code 32 Code 128 (alle Varianten), Coupon (Code 128-Teil)
  • Seite 299 Programmierhinweise B-5 Das Modifier Character ist die Summe der entsprechenden Optionswerte aus Tabelle B-3. Tabelle B-3. Modifier Characters Codetyp Optionswert Option Code 39 Kein Prüfzeichen. Lesegerät hat ein Prüfzeichen geprüft. Lesegerät hat Prüfzeichen geprüft und abgeschnitten. Lesegerät hat die Konvertierung auf Full ASCII-Zeichen ausgeführt. Lesegerät hat die Konvertierung auf Full ASCII-Zeichen ausgeführt und ein Prüfzeichen geprüft.
  • Seite 300 LS9203 Produktleitfaden Tabelle B-3. Modifier Characters (Fortsetzung) Codetyp Optionswert Option Chinesisch 2 aus 5 Zurzeit sind keine Optionen angegeben. Wird immer als 0 übertragen. Beispiel: Der Chinesisch 2 aus 5-Barcode 4123 wird als ]X04123 übertragen. UPC/EAN Standardpaket in vollständigem EAN-Ländercodeformat, das aus 13 Ziffern für UPCA und UPCE (ohne Zusatzdaten) besteht.

  • Seite 301: Beispiel-Barcodes

    Beispiel-Barcodes...
  • Seite 302 LS 9203 Produktleitfaden...

  • Seite 303: Upc/Ean

    Beispiel-Barcodes C-3 Code 39 123ABC UPC/EAN UPC-A, 100 % 12345 67890 EAN-13, 100 % 3 456789 012340...

  • Seite 304: Code 128

    LS 9203 Produktleitfaden Code 128 12345678901234567890123456789012345678901234 Interleaved 2 aus 5 12345678901231 RSS 14 RSS 14 muss aktiviert sein, um den unten stehenden Barcode zu lesen (siehe RSS 14 auf Seite 9-85). 7612341562341...
  • Seite 305 Numerische Barcodes...
  • Seite 306 LS9203 Produktleitfaden...
  • Seite 307 Numerische Barcodes D-3 0, 1 Scannen Sie für Parameter, für die bestimmte numerische Werte erforderlich sind, die entsprechend nummerierten Barcodes.
  • Seite 308 LS9203 Produktleitfaden 2, 3...
  • Seite 309 Numerische Barcodes D-5 4, 5...
  • Seite 310 LS9203 Produktleitfaden 6, 7...
  • Seite 311 Numerische Barcodes D-7 8, 9...

  • Seite 312: Abbrechen

    LS9203 Produktleitfaden Abbrechen Wenn Ihnen ein Fehler unterlaufen ist oder Sie die Auswahl ändern möchten, scannen Sie den folgenden Barcode. Abbrechen...
  • Seite 313 Glossar Automatic Identification Manufacturers Inc., ein Handelsverband. ASCII American Standard Code for Information Interchange (amerikanischer Standardcode für den Austausch von Informationen). Ein Paritätscode von mehr als 7 Bit, der 128 Buchstaben, Zahlen, Satz- und Steuerzeichen darstellt. Er ist der Standardcode für die Datenübertragung in den USA.
  • Seite 314 Es können nur numerische Zeichen (0 bis 9) und START-/STOPP-Zeichen codiert werden. Diskreter Code Ein Barcode oder Symbol, in dem die Lücken zwischen den Zeichen (Trennlücken) nicht Bestandteil des Codes sind. Druckkontrastsignal Messung des Kontrasts (Helligkeitsunterschied) zwischen den Strichen und Lücken (Print Contrast Signal, eines Symbols.
  • Seite 315 Symbol mit einer gewissen Mindestbreite der Elemente lesen kann. Fortlaufender Code Ein Barcode oder Symbol, in dem alle Lücken innerhalb des Symbols Bestandteil der Zeichen sind. In einem fortlaufenden Code gibt es keine Trennlücken. Somit kann eine größere Informationsdichte erzielt werden.
  • Seite 316 Eine helle Lücke, die keine dunklen Markierungen enthält und die vor dem Startzeichen eines Barcode-Symbols und nach dem Stoppzeichen liegt. Scanbereich Bereich, der dazu vorgesehen ist, ein Symbol zu enthalten. Scanmodus Der Scanner wird mit Strom versorgt, programmiert und ist zum Lesen eines Barcodes bereit.
  • Seite 317 Glossar GL-5 Symbollänge Länge des Symbols, das vom Anfang der Ruhezone (Rand) neben dem Startzeichen bis zum Ende der Ruhezone (Rand) neben dem Stoppzeichen gemessen wird. Symbologie Die Strukturregeln und -konventionen zur Darstellung von Daten in einem bestimmten Barcode-Typ (z. B. UPC/EAN, Code 39). Symbolseitenverhältnis Das Verhältnis von Höhe zu Breite des Symbols Toleranz Zulässige Abweichung von der Nennbreite der Striche oder Lücken.
  • Seite 318 GL-6 LS9203 Produktleitfaden...
  • Seite 319 Index I 2 aus 5 in EAN-13 konvertieren ..9-69 I 2 aus 5-Prüfziffer übertragen ..9-68 AIM-Codekennzeichnungen ....B-4 ISBT 128 .
  • Seite 320 Parität ....6-15, 6-16, 6-17 Codekennzeichnungen Software-Handshake ....6-22 Symbol-Codekennzeichnungen ... . B-3 sonstige „Lesefehler“-Meldung übertragen . . .10-14 Standardeinstellungen .
  • Seite 321 Kundendienst ......xiv Symbol-Kundendienst ......xiv Kundendienstinformationen .
  • Seite 322 IN-4 LS9203 Produktleitfaden...

  • Seite 323: Ihre Meinung

    Fax an folgende Nummer zu senden: +1 (631) 738-3318. Sie können ihn auch per Post an folgende Anschrift senden: Symbol Technologies, Inc. One Symbol Plaza M/S B-4 Holtsville, NY 11742-1300, USA z. Hd.: Technical Publications Manager WICHTIG: Produktunterstützung, erhalten Sie unter der für Sie zuständigen Kundendienst-Telefonnummer.
  • Seite 326 Symbol Technologies, Inc. One Symbol Plaza Holtsville, New York 11742-1300 http://www.symbol.com 72E-71538-01DE Rev. A Marzo 2005...
