- Seite 46 Guida rapida per LS 7708...
-
Seite 47: Produktbeschreibung

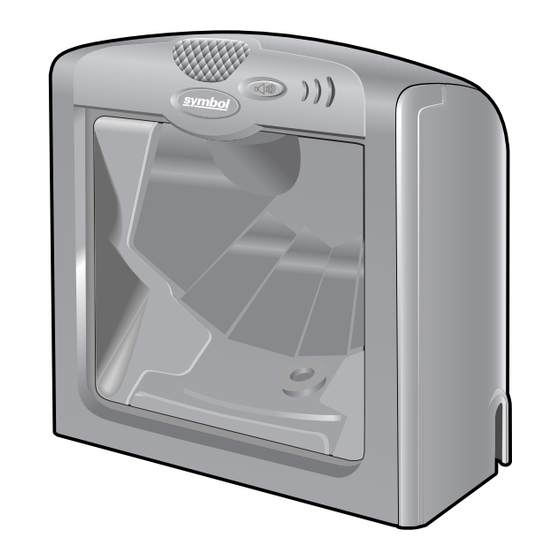

Der LS 7708 Hochleistungs-Omniscanner liest Barcodes schnell, genau und mühelos. Der Scanner ist mit einer EAS-Antenne ausgerüstet, die das gleichzeitige Einlesen von Barcode-Daten und das Deaktivieren von Sicherheitsetiketten ermöglicht. Der LS 7708 kann an einem Kassenplatz aufgestellt oder an einer ebenen Fläche befestigt werden. Lautsprecher Lautstärkeregler... - Seite 48 LS 7708 Kurzreferenz Anzeigen Der Scanner verfügt über eine LED mit roter und grüner Leuchtanzeige, die den Betriebs- und Decodierungsstatus angibt. Die verschiedenen Leuchtkombinationen und ihre Bedeutungen können Sie der Tabelle „Standard-LED-Definitionen“ auf Seite 58 entnehmen. Wenn der Scanner nicht normal funktioniert, wenden Sie sich an den Dienst habenden Scanner-Techniker, oder wenden Sie sich unter der rückseitig...
- Seite 49 Kanäle zu beiden Seiten der Halterungsöse. Befestigen des Scanners Vorsicht: Für einen korrekten und sicheren Betrieb muss der LS 7708 in der Halterung montiert werden. Wenn die Halterung nicht verwendet wird, kann dies zu mangelnder Stabilität beim Scannen führen.
-
Seite 50: Befestigen Der Halterung
LS 7708 Kurzreferenz Der LS 7708 kann wahlweise an einem Kassenplatz aufgestellt oder an der Wand befestigt werden. An der Geräterückseite kann eine Halterung angebracht werden, mit der Sie den Scanner sicher montieren. Die Halterung eignet sich für beide Aufstellmöglichkeiten. - Seite 51 Druck, so dass sich die Stellfüße in die Scanner-Vorderseite schie- ben. Feste Montage Entscheiden Sie sich für diese Möglichkeit, wenn der Scanner an einer Fläche befestigt werden soll. 1. Suchen Sie nach einer geeigneten Montagefläche für den LS 7708 .
- Seite 52 LS 7708 Kurzreferenz 2. Markieren Sie die vier Montagebohrungen mit einem Bleistift auf der Fläche. (Eine Bohrschablone finden Sie im LS 7708 Produktleitfaden.) 3. Entfernen Sie die Gummi-Stellfüße von der Halterung bzw. vom Scanner selbst. 4. Legen Sie die Halterung mit der flachen Seite nach unten über die Bohrlöcher.
- Seite 53 8. Drücken Sie den Scanner in Richtung Kunststofflasche und drehen Sie ihn, so dass er senkrecht zur Montagefläche steht. 9. Lösen Sie den Druck. Die Halterung rastet ein.
-
Seite 54: Abnehmen Des Scanners Von Der Halterung
Halterung aus der Öse springt. Scannen von Barcodes Installieren und programmieren Sie den Scanner. (Programmierhinweise finden Sie im LS 7708 Produktleitfaden.) Unterstützung erhalten Sie bei Bedarf von Ihrem Händler vor Ort oder vom Symbol-Kundendienst (siehe Telefonliste auf der Rückseite). Die bestmögliche Scannerleistung erzielen Sie, wenn Sie den Kassenplatz bzw. -
Seite 55: Aktiver Scanbereich
Aktiver Scanbereich Der aktive Scanbereich befindet sich vor dem Scanfenster, in dem ein Barcode decodiert werden kann. Der gepunktete Bereich ist der aktive Scanbereich. Ruhemodus Wenn der Scanner eine bestimmte Zeit lang nicht verwendet wurde, schaltet er in den Ruhemodus. Der Scanner verfügt über zwei Ruhestufen, Laser- und Motormodus. -
Seite 56: Einstellung Der Lautstärke
Der Scanner gibt einen kurzen Piepton aus, wenn er einen Barcode erfolgreich entschlüsselt hat. Die Lautstärke des Pieptons ändert sich, wenn Sie einen der Lautstärke-Barcodes im LS 7708 Produktleitfaden einscannen oder die Lautstärke- und Aktivierungstaste auf der Scannervorderseite drücken: 1. Halten Sie die Taste ca. fünf Sekunden lang gedrückt. Der Scanner schaltet durch die drei Einstellungen (leise, mittel, laut) und gibt bei jeder Einstellungen zwei Pieptöne aus. - Seite 57 Bedeutung der Standard-Pieptöne (Fortsetzung) Tonfolge Bedeutung Code 39 Puffer hoch-tief Neue Code 39 Daten wurden in den Puffer geschrieben. 3 lange, hohe Pieptöne Code 39 Puffer ist voll. tief-hoch-tief Der Code 39 Puffer wurde gelöscht, oder es wurde versucht, einen leeren Puffer zu löschen oder zu übertragen.
-
Seite 58: Bedeutung Der Led-Anzeigen
LS 7708 Kurzreferenz Bedeutung der Standard-Pieptöne (Fortsetzung) Tonfolge Bedeutung 4 lange, tiefe Signaltöne Ein Datenüberlauf ist aufgetreten. Sie sollten keine Daten über andere Schnittstellen einlesen, solange große Datenmengen an den RS-232-Anschluss übertragen werden. Bedeutung der LED-Anzeigen Zusätzlich zu den Piepton-Folgen kommuniziert der Scanner auch über LED- Anzeigen mit dem Benutzer. -
Seite 59: Wartung
Scanner mit einem anweisungsgemäß separaten Netzkabel anschließen. versorgt wird, stellen Sie sicher, dass es mit einer funktionierenden Steckdose verbunden ist. Fehlerhafte Einschalt- Tonfolge Nähere Informationen hierzu finden Sie im LS 7708 Produktleitfaden. Schnittstellenkabel ist nicht Überprüfen Sie die richtig angeschlossen. Kabelverbindungen. - Seite 60 LS 7708 Kurzreferenz Problem Mögliche Ursache Lösungsvorschlag Scanlinien werden Der Scanner ist für diesen Stellen Sie sicher, dass der angezeigt, aber der Barcode-Typ nicht Scanner zur Entschlüsselung Barcode wird nicht programmiert. des Barcodetyps eingelesen. programmiert ist, den Sie einlesen. Barcode ist beschädigt.
- Seite 61 Hostanschluss nicht. Netzteil und schließen Sie es funktioniert nicht wieder an, um eine richtig. automatische Host- Erkennung auszulösen. Hinweis: Wenn das Gerät weiterhin nicht scannt, wenden Sie sich an Ihren Händler oder den örtlichen Symbol-Kundendienst. Telefon- nummern sind rückseitig angegeben.
- Seite 62 LS 7708 Kurzreferenz...
- Seite 122 快速参考指南 LS 7708...
- Seite 136 빠른 참조 안내서 LS 7708...
-
Seite 169: Rechtliche Informationen
Rechtliche Informationen Alle Symbol-Geräte sind so konstruiert, dass sie die Normen und Richtlinien der Länder erfüllen, in denen sie verkauft werden. Außerdem werden alle Symbol-Geräte je nach Land mit den erforderlichen Prüfzeichen versehen und entsprechend der Bestimmungen des Landes beschriftet. - Seite 170 LS 7708 Kurzreferenz Lasergeräte Symbol-Geräte mit Lasern erfüllen die folgenden Normen und Richtlinien: US 21CFR1040.10, IEC825-1:1993 und EN60825- 1:1994+A11:1996. Die Laserklassifizierung ist auf einem der Aufkleber auf dem Gerät angegeben. Lasergeräte der Klasse 1 werden als ungefährlich eingestuft, sofern sie für ihren vorgesehenen Zweck eingesetzt werden.
-
Seite 171: Warnhinweise Auf Scannern
Warnhinweise auf Scannern... -
Seite 172: Laser-Warnhinweise
LASERPRODUKT KLASS 2 LASERPRODUKT DER KLASSE 2 Netzteil Hinweis: Benutzen Sie nur eine von Symbol Technologies genehmigte Stromversorgung (Teilenr. 50-14000-058) mit einer Ausgangsleistung von 5 V (Gleichstrom) und mindestens 2 A. Die Stromversorgung ist nach EN60950 für die Verwendung in SELV-Stromkreisen zertifiziert. Bei Verwendung eines anderen Netzteils werden alle für das Gerät gewährten Genehmigungen außer... - Seite 173 Hochfrequenzvorschriften Hinweis: Dieses Gerät wurde geprüft und erfüllt gemäß Teil 15 der FCC-Richtlinien die Grenzwerte für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz vor Störungen garantieren, wenn das Gerät in einer Wohngegend eingesetzt wird. Dieses Gerät erzeugt und verwendet Funkfrequenzen und sendet diese u.
-
Seite 174: Zeichen, Europäischer Wirtschaftsraum (Ewr)
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Zeichen, Europäischer Wirtschaftsraum (EWR) Konformitätserklärung Symbol Technologies, Inc. erklärt hiermit, dass dieses Gerät allen anwendbaren Richtlinien, 89/336/EEC, 73/23/EEC, entspricht. Eine Konformitätserklärung kann unter http://www2.symbol.com/doc/ heruntergeladen werden. - Seite 177 Etiquetado del lector...
