Scania D9 Betriebsanleitung Seite 11

8
12
9

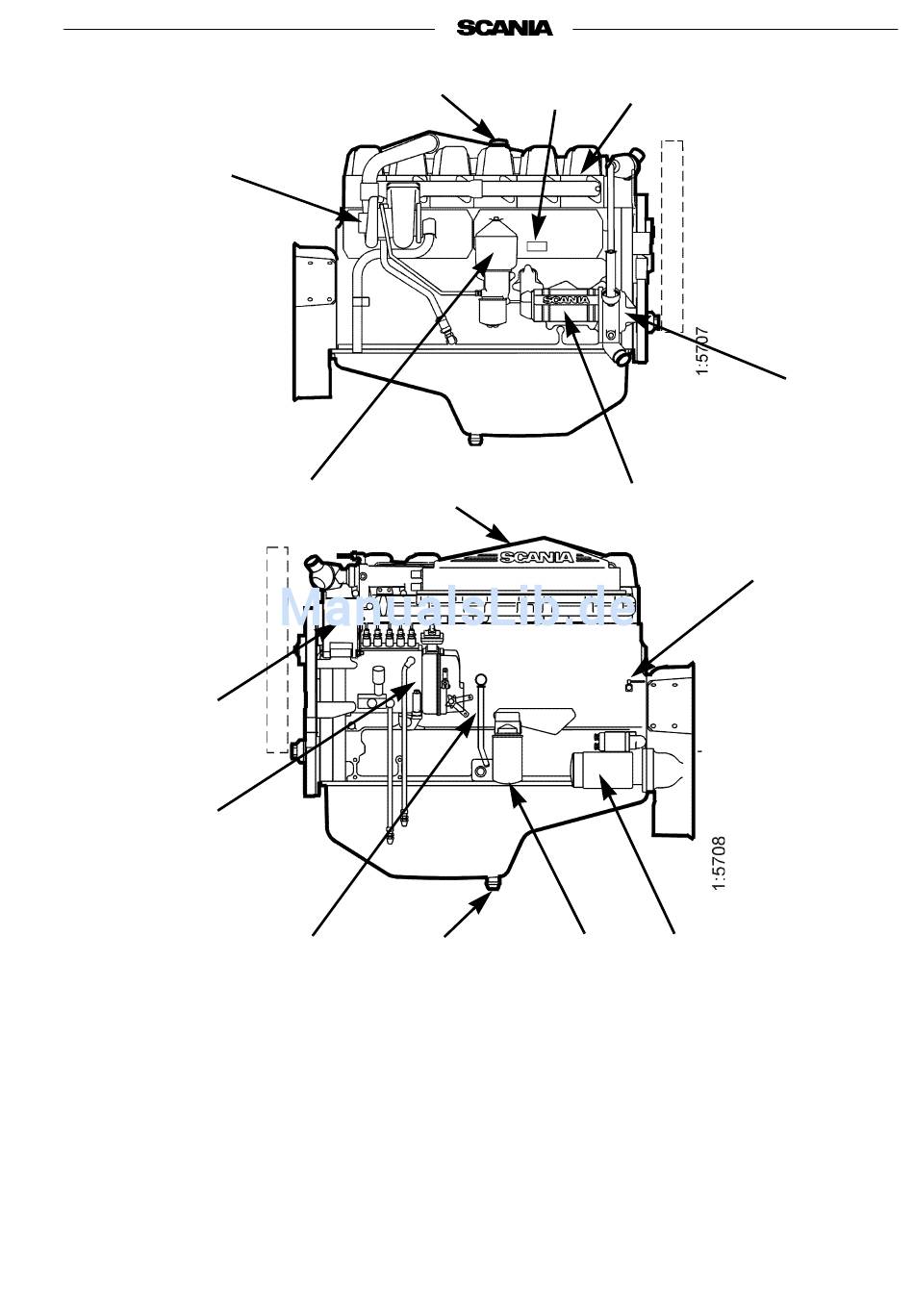

Die Abbildungen zeigen eine typische DI9 Motorkonfiguration.
1.
Typenschild
2.
Motornummer, in den
Zylinderblock
eingeschlagen
3.
Ölkühler
4.
Ölmeßstab
2001-05:1
14
5
15
6
4
Ihr Motor kann von dem gezeigten Motor abweichen.
5.
Ölreiniger
6.
Motorölablaß
7.
Kühlmittelpumpe
8.
Turbolader
9.
Einspritzpumpe
10.
Kraftstoffilter
© Scania Industrial & Marine Engines
1
6 10
2
7
3
13
11
11.
Anlasser
12.
Generator
13.
Kühlmittelablaß
14.
Öleinfülldeckel
15.
Ladeluftkühler
11
