APCI-/CPCI-1500
wird ein Interrupt ausgelöst
-
Wenn sich der Eingang 2 von 0 V auf 24 V ändert, während der Eingang 1
auf 24 V bleibt, wird kein Interrupt ausgelöst, weil die OR-Bedingung
immer noch erfüllt ist.
2)
Zähler
Zähler 1:
Zähler 2:
Zähler 3:
Eingang 14 Signaleingang
Eingang 10 Signaleingang
Eingang 11 kann als "Trigger" Funktion benutzt werden
Eingang 12 kann als "Gate" Funktion benutzt werden.
Eingang 15 Signaleingang
Eingang 16 kann als "Gate" Funktion benutzt werden.

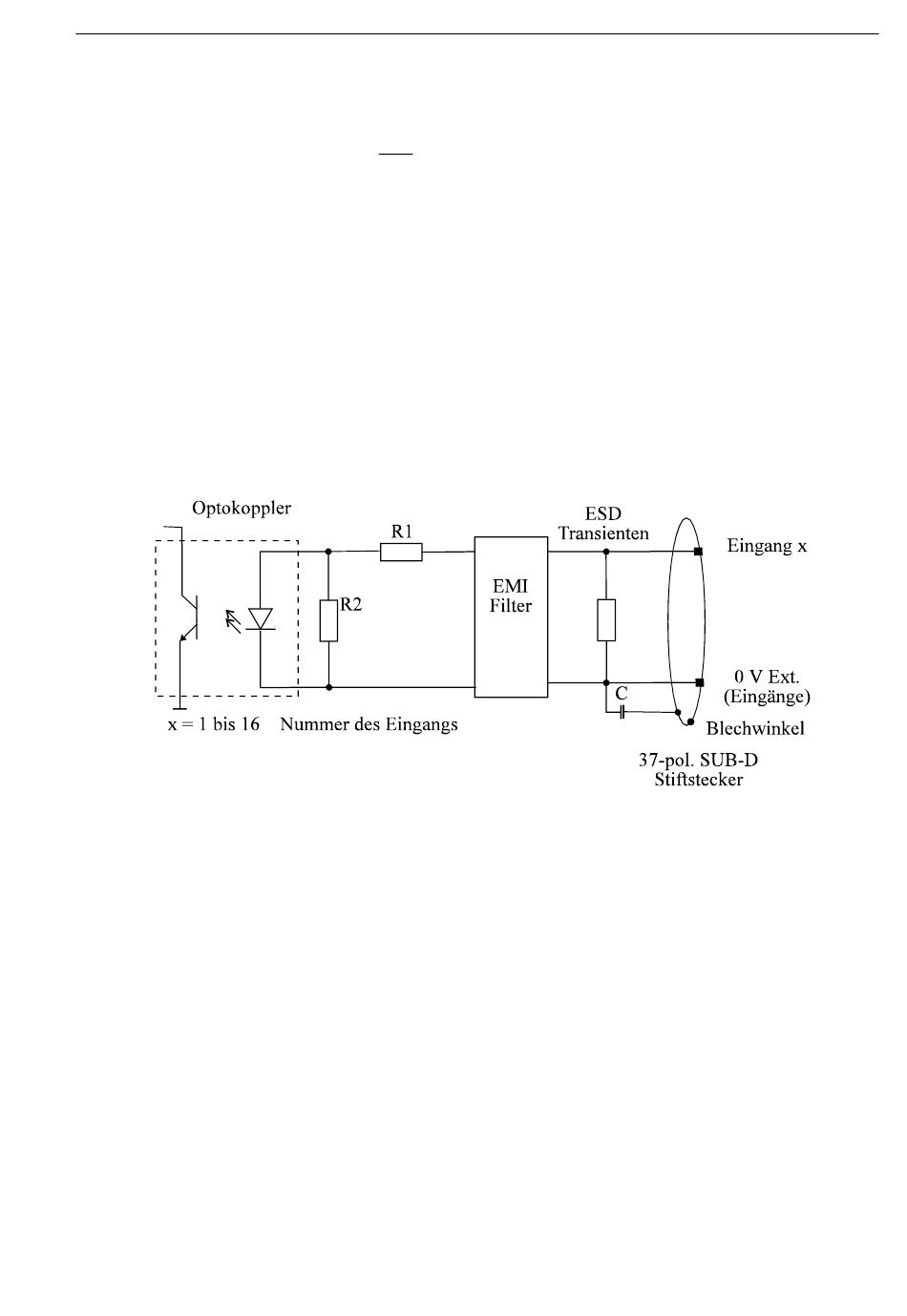

Abb. 8-4: Eingangsbeschaltung
Funktionen der Karte
37
