TECHNISCHE DATEN
4.1
Elektromagnetische Verträglichkeit (EMV)
Der PC bzw. CompactPCI/PXI Rechner unterliegt der Norm EN 61326 (IEC
61326) und muss die EMV-Schutzanforderungen erfüllen.
Die Karte wurde in einem akkreditierten Labor den EMV-Prüfungen nach der
Norm EN61326 (IEC61326) unterzogen. Folgende Grenzwerte werden eingehalten:
ESD (Kontaktentladung/Luftentladung) ... 4/8 kV
Felder ......................................................... 10 V/m
Burst .......................................................... 4 kV
Geleitete Funkstörungen ........................... 10 V
4.2

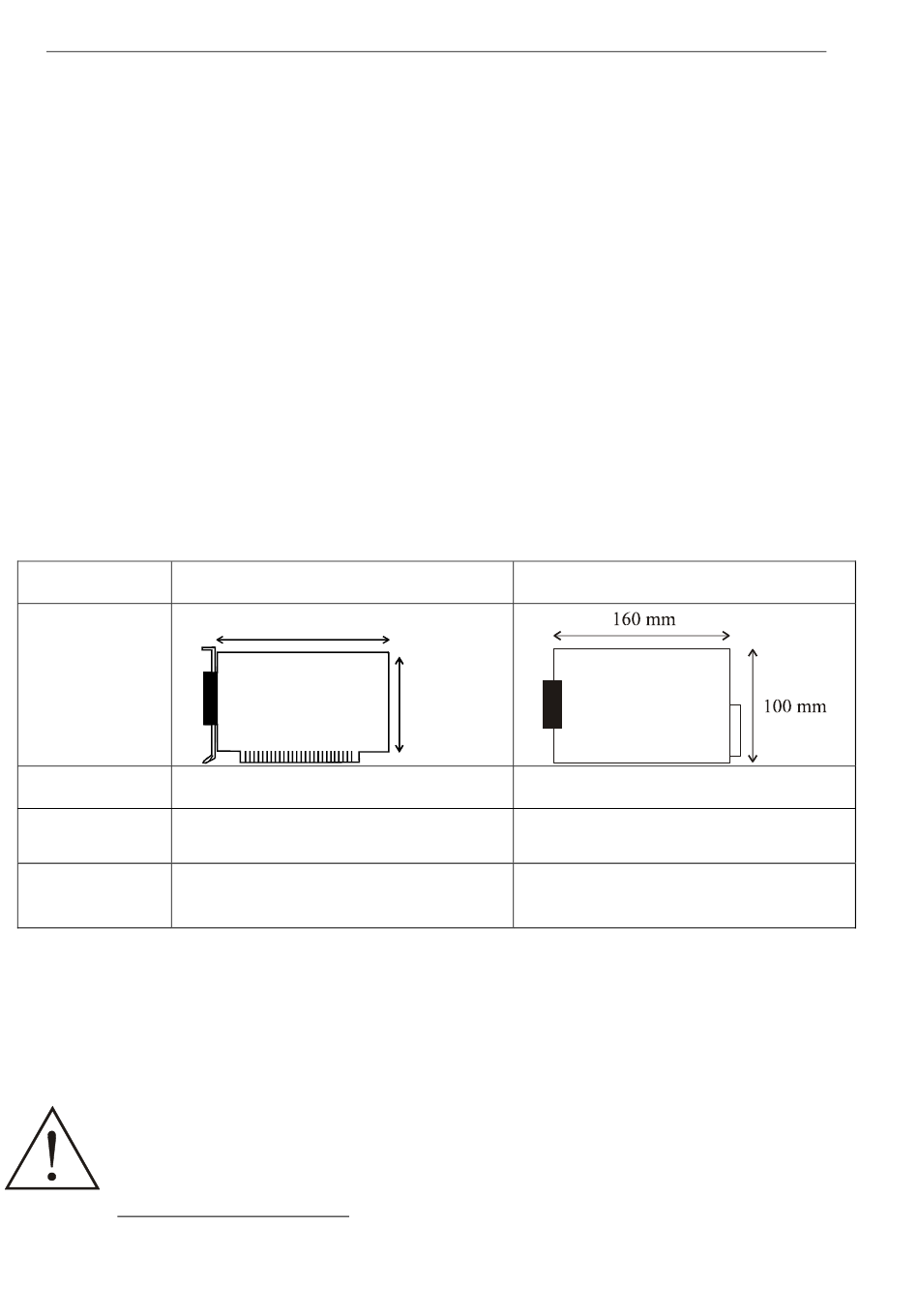

Mechanischer Aufbau
Die Karte ist auf einer 4-Lagen Leiterplatte aufgebaut.
Abmessungen
160 g
Gewicht
PCI-5V (32-Bit) oder
Einbau in
PCI-5V (64-Bit) Steckplatz
37-poliger SUB-D Stiftstecker
Anschluss an die
Peripherie
:
1
Zubehör
Standardkabel: ........................................... ST010
Anschlussplatine: ...................................... PX901-D(G) oder PX9000
Relais-Ausgabeplatine: ............................. PX8500 kaskadierbar
Siehe Abb. 7-4: Anschluss an Anschlussplatinen und Relaisausgabekarten
WARNUNG!
Die Anschlussleitungen sind gegen mechanische Belastung zu
verlegen.
Nicht im Standard-Lieferumfang enthalten.
1
12
APCI-1500
131 mm
100 mm
Istwert
Sollwert
4/8 kV
10 V/m
2 kV
10 V
200 g
CompactPCI-5V(32-Bit) oder
CompactPCI-5V (64-Bit) Steckplatz
37-poliger SUB-D Stiftstecker
mit Flachbandkabel ST8500
APCI-/CPCI-1500
CPCI-1500
