APCI-/CPCI-1500
Einbau der Karte
♦ Vergewissern Sie sich, dass die Karte richtig eingesteckt ist.
Der Codierschlüssel des CompactPCI Steckplatzes auf der Backplane muss zum
Codierschlüssel der Karte passen. (blauer Codierschüssel, wenn die Karte mit 5 V
betrieben wird)

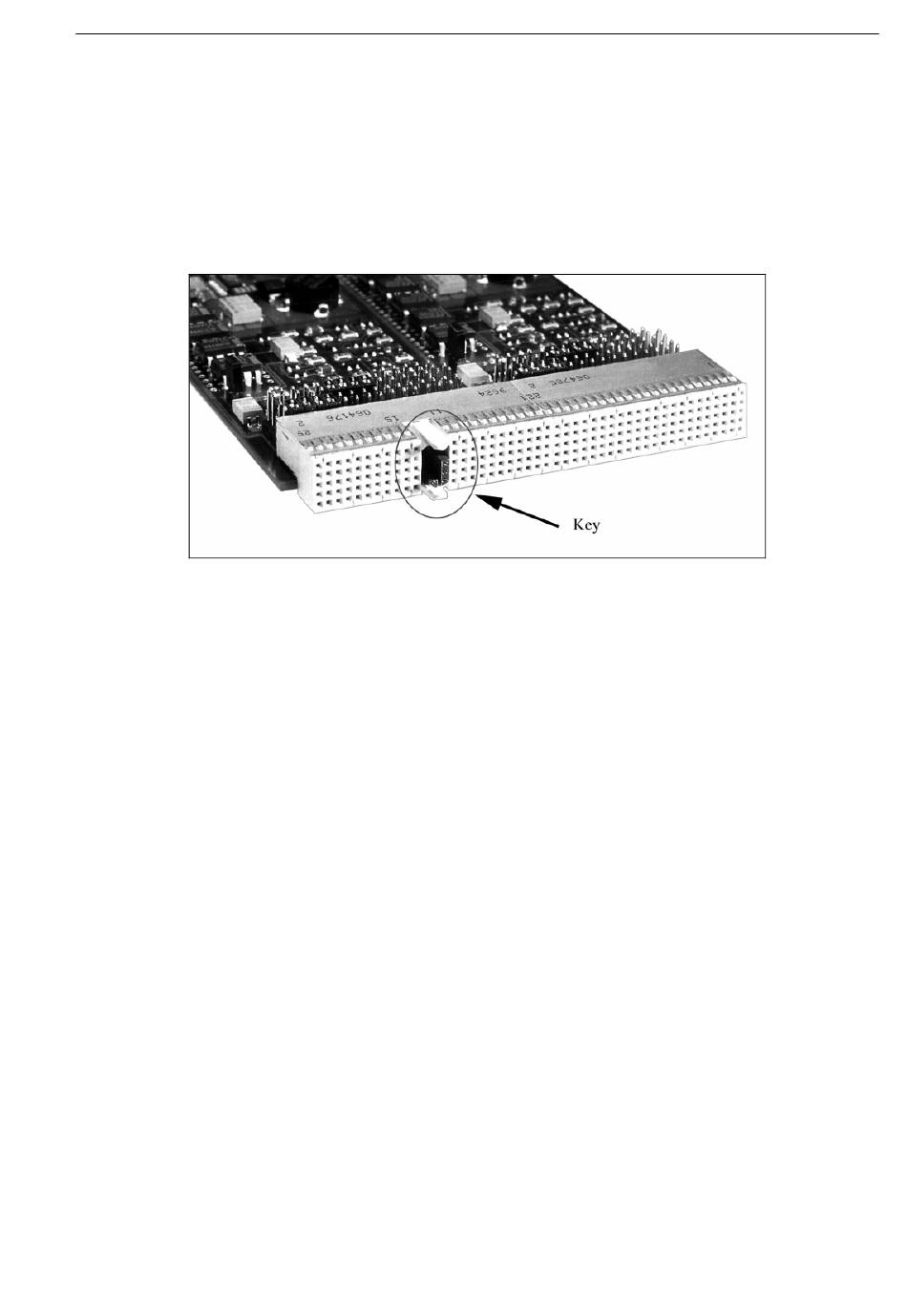

Abb. 5-6: Codierschlüssel
♦ Befestigen Sie die Karte am oberen Teil der Frontplatte mit dem
Schraubverschluss, soweit vorhanden.
Hinweis:
Zum Herausziehen der Karte ziehen Sie sie am Griff nach vorne. Handelt es sich
um einen klappbaren Aushebegriff, muss dieser zunächst leicht nach oben
gedrückt werden.
21
