Funktionen der Karte
„4":
Beispiel für Port 1 (digitale Eingänge 1-8), AND-Logik
Bedingung für das Erzeugen eines Interrupts:
Digitaler Eingang
Eventmaske
Folgende Bedingungen lösen einen Interrupt aus:
Eingänge 2 und 4 und 5 = 0 V
Eingänge 1 und 3 und 6 = 24 V
Eingang 8 = steigende Flanke
Eingang 7: Ohne Bedeutung
Kanal 8
Kanal 7
Kanal 6
Kanal 5
Kanal 4
Kanal 3
Kanal 2
Kanal 1
Beispiel für Port 1 (digitale Eingänge 1-8), OR-Logik
Bedingung für das Erzeugen eines Interrupts:
Digitaler Eingang
Eventmaske
Die Eingänge 5-8 sind ohne Bedeutung.
Ein Interrupt wird ausgelöst, wenn am Eingang 1 oder Eingang 2 eine Spannung
von 24 V angelegt wird.
Zu beachten: Die OR-Bedingung ist solange erfüllt wie mindestens einer der
beiden Eingänge auf 24 V ist.
Das bedeutet in diesem Fall:
-
Wenn der Eingang 1 auf 24 V geht und der Eingang 2 auf 0 V bleibt,
36
(Signalwechsel von 0 V auf 24 V)
Der Eingang reagiert auf beide Flanken

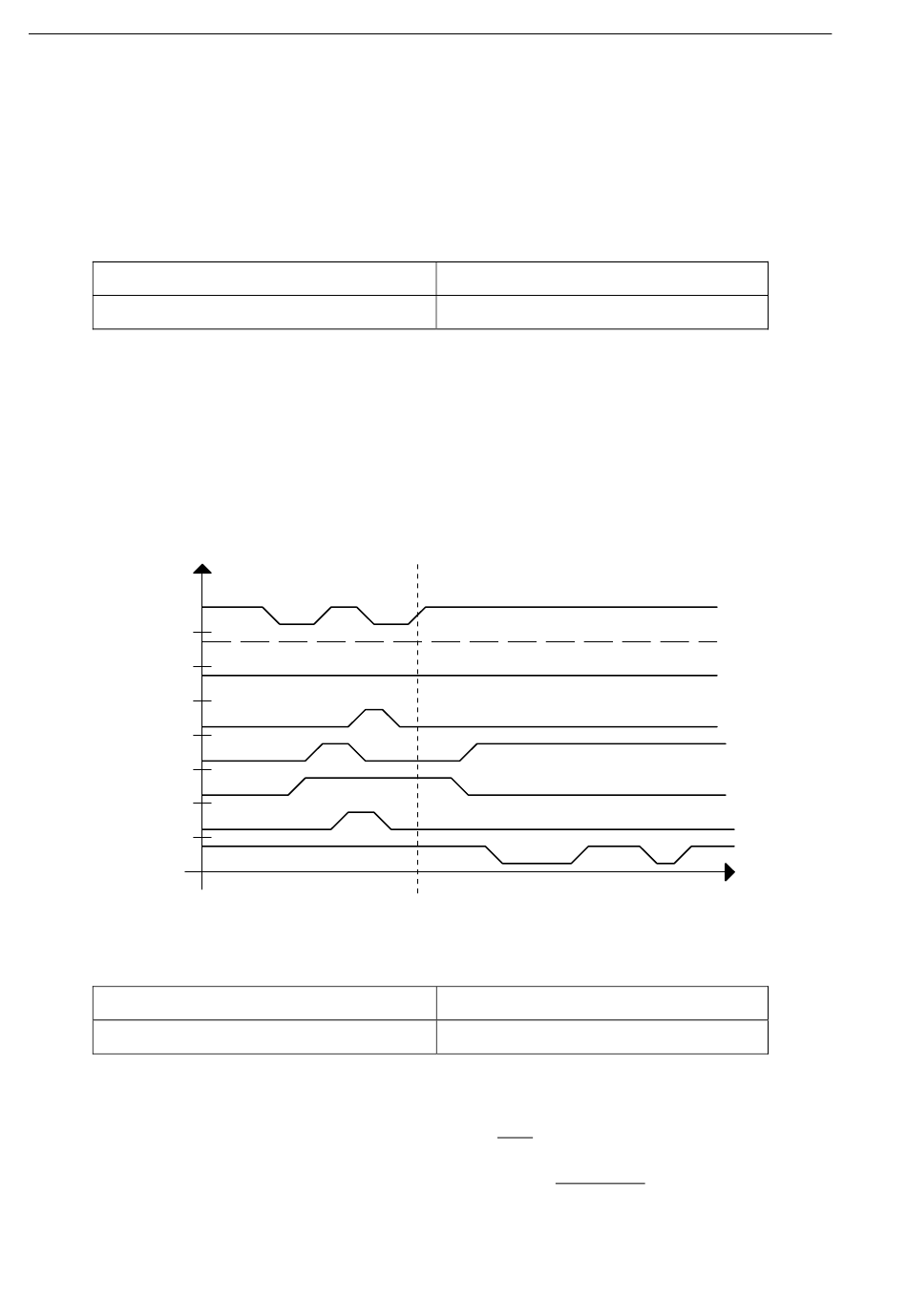

Abb. 8-3: Interruptlogik – Digitale Eingänge 1-8
Event
8 7 6 5 4 3 2 1
3 X 1 0 0 1 0 1
8 7 6 5 4 3 2 1
X X X X 0 0 1 1
APCI-/CPCI-1500
