Einbau der Karte
5.2
Einbau einer CPCI-1500-Einschubkarte
Es stehen mehrere PCI Steckplatztypen für 5V-Systeme zur Verfügung: PCI-5V
(32-Bit) und PCI-5V (64-Bit).

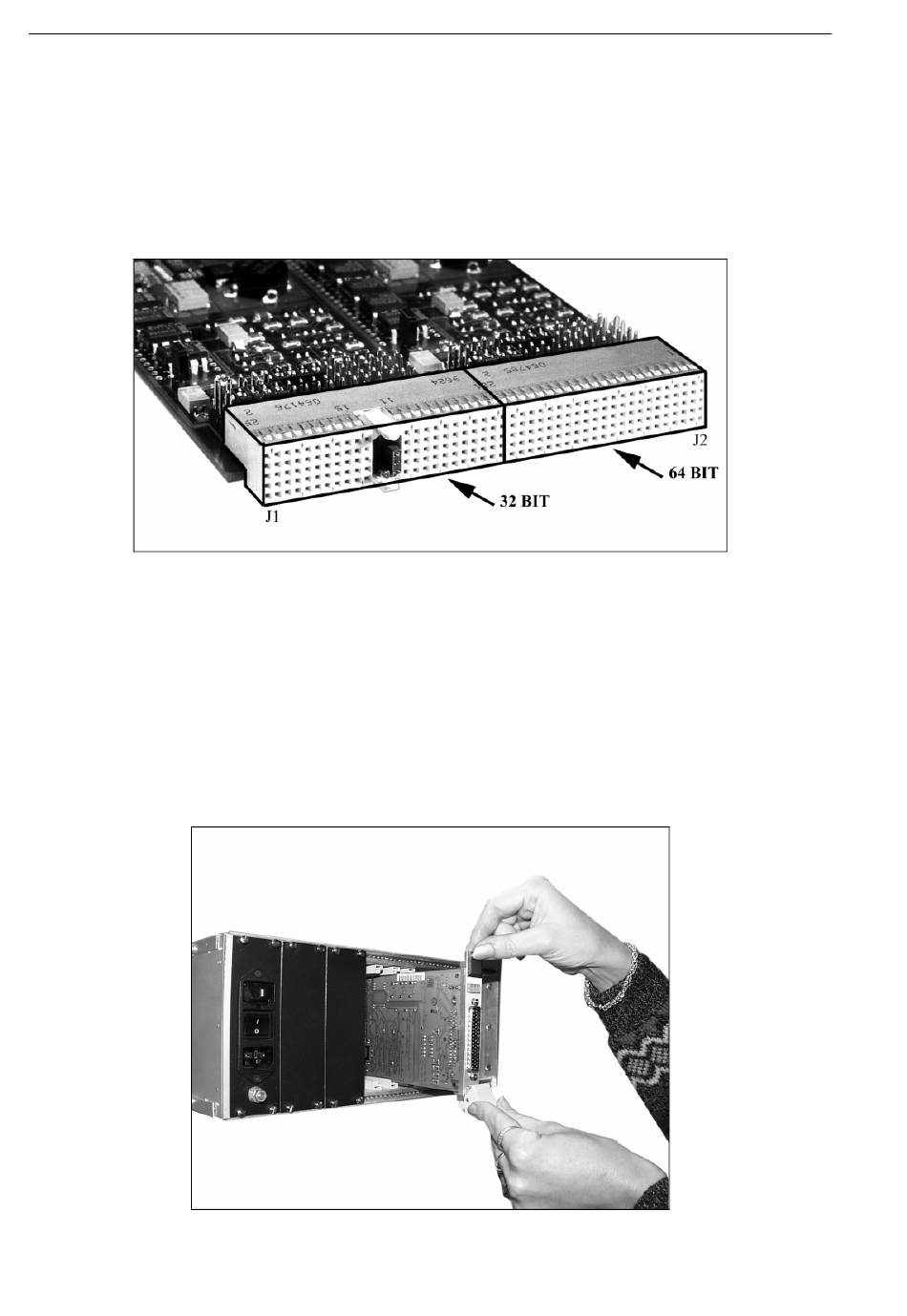

Abb. 5-4: Steckplatztypenfür CompactPCI Karten
♦ Entladen Sie sich.
♦ Halten Sie die Karte am Griff. (Siehe Handhabung der Karte).
♦ Führen Sie die Karte in die Führungsschienen des Baugruppenträgers ein
und schieben Sie sie bis zur Rückwand des Gehäuses vor.
Um sie vollständig einzuführen, muss ein leichter Widerstand überwunden
werden.
20
Abb. 5-5: Einschieben einer Einschubkarte
APCI-/CPCI-1500
