9. Den Splint (A, Abbildung 33) entfernen und die Stange
(B) ca. 7,6 cm (3 Zoll) nach hinten schieben (bis die
Welle vom Schneckenantrieb getrennt ist).

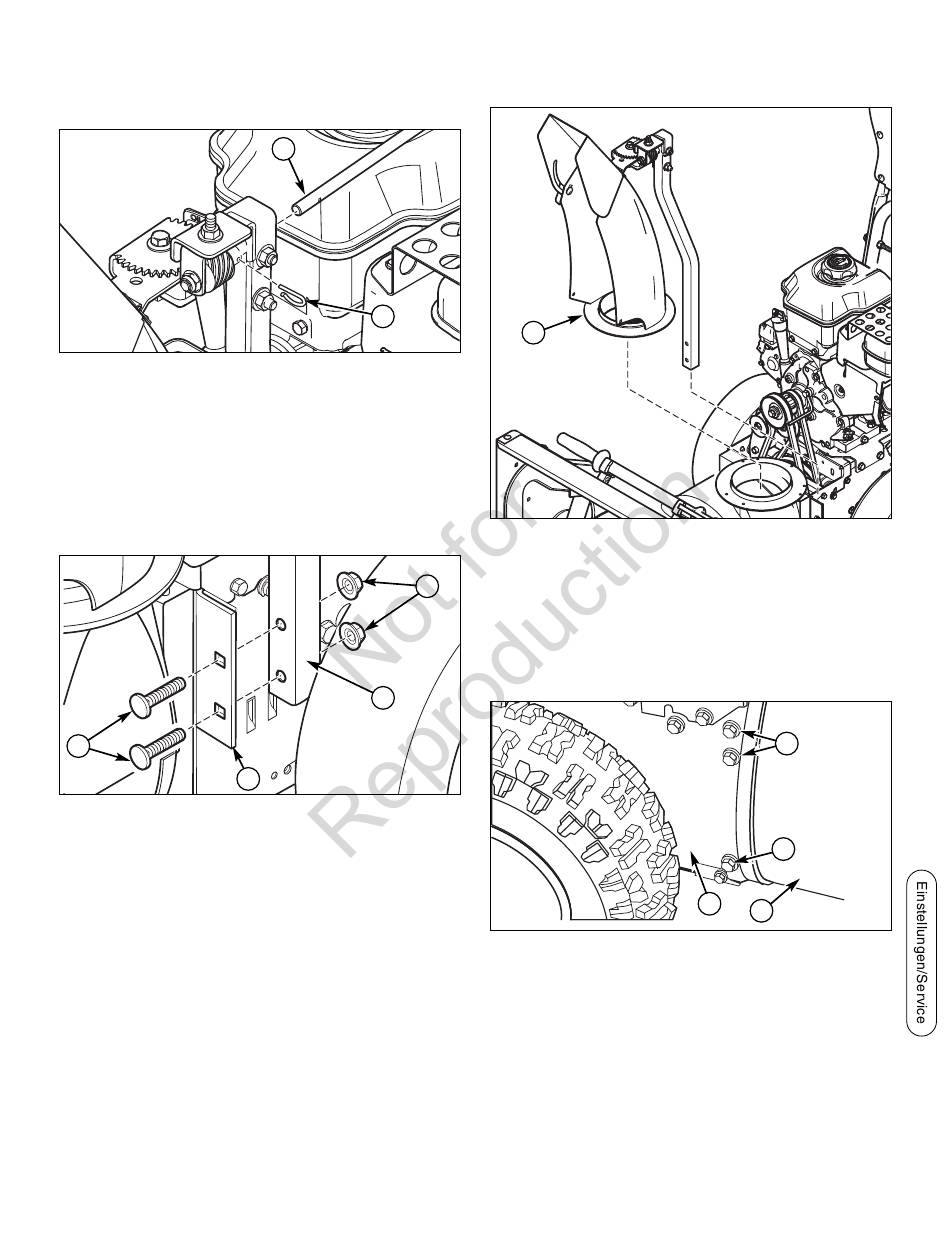

Abbildung 33. Ausbau der Welle der
Drehvorrichtung
A. Splint
B. Welle
10. Die beiden 5/16-18 KEPS Sechskantmuttern (A,
Abbildung 34) und die beiden 5/16-18 x 1 1/2
Schlossschrauben (B) entfernen, mit denen das
versetzte Rohr (C) an der Stützhalterung (D) des Rohrs
befestigt ist.
B
Abbildung 34. Ausbau des (unteren) versetzten
Rohrs
A. Sechskantmuttern, KEPS, 5/16-18
B. Schlossschrauben, 5/16 x 1-1/2
C. Rohr, versetzt
D. Stützhalterung, Rohr
B
A
A
C
D
11. Auswurfschacht und Drehvorrichtung (A, Abbildung 35)
vom Schneckengehäuse abheben.
A
Abbildung 35. Ausbau von Auswurfschacht und
Drehvorrichtung
A. Auswurfschacht und Drehvorrichtung
12. Die oberen vier Kopfschrauben (A, Abbildung 36)
entfernen, mit denen Schneckengehäuse (C) und
Rahmen (D) verbunden sind. Die unteren beiden
Kopfschrauben (B) lösen. Schneckengehäuse (C) und
Rahmen (D) können nun für den Ausbau des Riemens
getrennt werden.
Abbildung 36. Trennung von Rahmen und
Achsgehäuse
A. Obere Kopfschrauben
B. Untere Kopfschrauben
C. Schneckengehäuse
D. Rahmen
13. Den alten Schneckenantriebsriemen (D, Abbildung 31)
von der Auswurfrad-Riemenscheibe abnehmen. Den
Schneckenantriebsriemen durch einen originalen
Austauschriemen ersetzen, der beim Vertragshändler
erhältlich ist.
14. Den neuen Schneckenantriebsriemen (D) auf die
Auswurfrad-Riemenscheibe aufziehen.
Service
A
B
D
C
31
