Einstellungen nach dem Einlaufen
ALLE MODELLE
1. Die Einstellungen nach 5 Betriebsstunden überprüfen.
Den Kupplungsseilzug nach Bedarf durch Erhöhung der
Seilzugspannung neu einstellen. Eine kleine Bewegung
des Arms ist zulässig, wenn das Gerät die im obigen
Warnhinweis beschriebenen Betriebsprüfungen
erfolgreich besteht.
VORSICHT
Benzin ist äußerst leicht entflammbar und
erfordert sorgfältige Handhabung. Benzin stets
im Freien ablassen. Den Kraftstofftank nicht
entleeren, während der Motor noch heiß ist.
Offene Flammen, Zigaretten, Streichhölzer usw.
von Kraftstoff fernhalten. Überfüllen des Tanks
vermeiden und verschütteten Kraftstoff
umgehend aufwischen.
2. Den Kraftstofftank entleeren.
3. Das Zündkabel abklemmen.
4. Die Schneefräse auf die Vorderseite des
Schneckengehäuses (C, Abbildung 22) ankippen.
5. Die Kopfschrauben (A) auf jeder Seite der unteren
Platte (B) entfernen.
6. Die untere Platte (B) abnehmen.
A
B

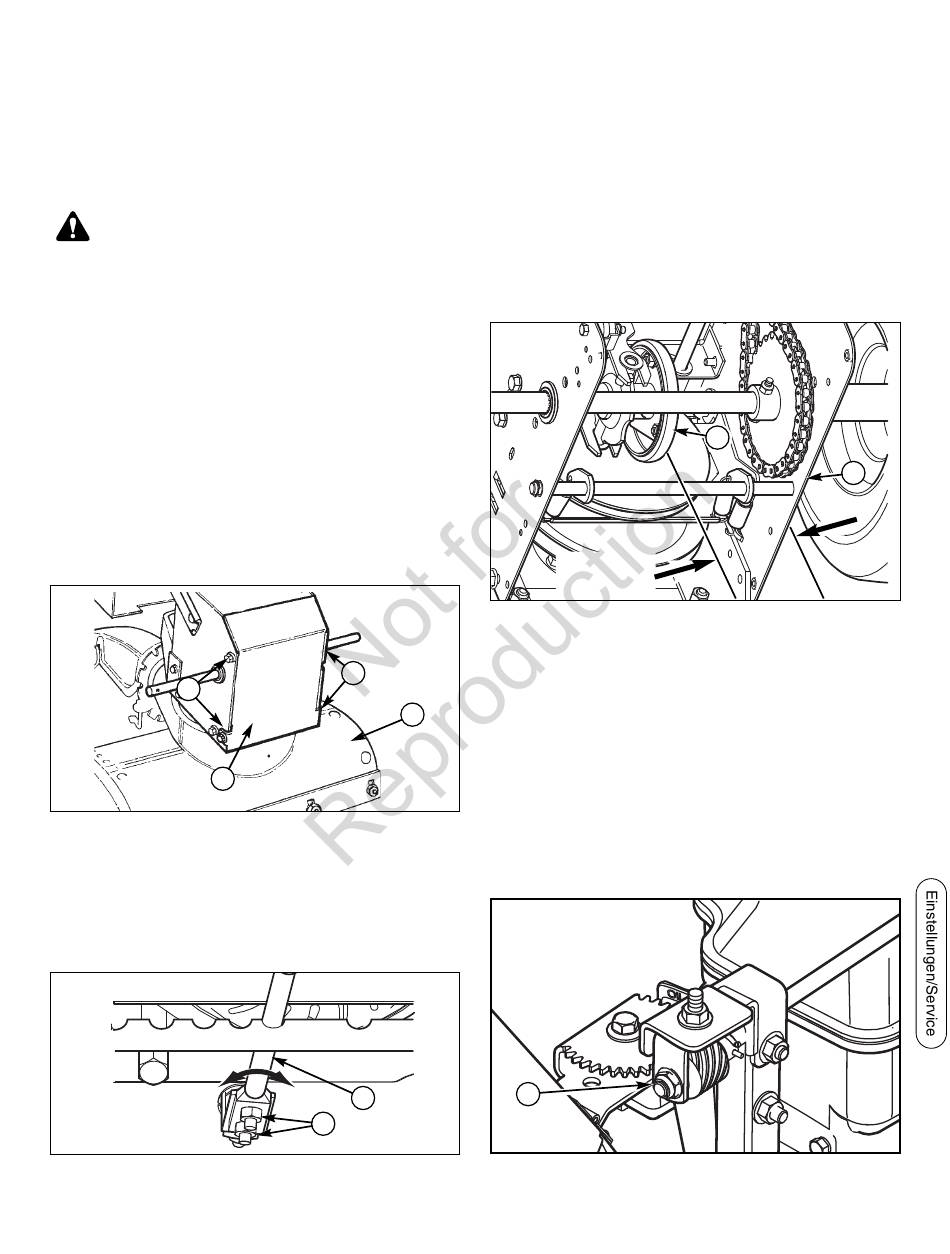

Abbildung 22. Untere Abdeckung
A. Kopfschrauben
B. Untere Platte
C. Schneckengehäuse
7. Die Schrauben (A, Abbildung 23) des Schalthebels
lösen und den Schalthebel in der Stellung für die
niedrigste Vorwärtsfahrgeschwindigkeit positionieren.
Abbildung 23. Einstellung des Schalthebels
A. Schalthebel
B. Muttern, 1/4-20
10. Die 1/4-20 Muttern (B, Abbildung 23) des Schalthebels
11. Prüfen, ob die Schneefräse in R1 betrieben werden
12. Die untere Platte (B, Abbildung 22) anbringen und mit
Abbildung 24. Messung der Friktionsscheibe
A. Reibrad
B. Rahmen
A
EINSTELLEN DES WIDERSTANDAN
DER DREHVORRICHTUNG DES
C
AUSWURFSCHACHTS
HINWEIS: Nach wiederholter Verwendung kann sich das
Drehgetriebe lösen, was dazu führt, dass der
Auswurfschacht in die mittige Position zurückkehrt.
Den Widerstand durch Festziehen der Mutter (A, Abbildung
25) einstellen. Durch das Festziehen der Mutter wird
verhindert, dass sich der Schacht bewegt, ohne dass der
Bediener die Drehkurbel des Auswurfschachts dreht.
A
B
Abbildung 25. Auswurfschacht Drehvorrichtung
A. Mutter
8. Die Position des Reibrads (A, Abbildung 24) notieren.
Der richtige Abstand von der rechten Seite des Reibrads
zur Außenseite des Rahmens beträgt 10,95 cm (4 5/16
Zoll). Wenn das Reibrad nicht richtig positioniert ist, das
Rad wie folgt einstellen.
9. Das Reibrad (A, Abbildung 24) verschieben, bis ein
Abstand von 10,95 cm (4 5/16 Zoll) gegeben ist.
auf ein Drehmoment von 6,8 Nm (60 lb-in.) anziehen.
kann. Andernfalls die Schritte 1-10 wiederholen und die
Einstellung erneut vornehmen.
den Kopfschrauben (A) befestigen.
10,95 cm
(4 5/16 Zoll)
A
Einstellungen
A
B
27
