Routinemäßige Wartung
PRÜFUNG/SCHMIERUNG DES
HANDGESTÄNGES
Die Funktion der Handbedienelemente prüfen: Die
Bedienelemente müssen wie im Abschnitt
BEDIENELEMENTE beschrieben funktionieren. Es ist
äußerst wichtig, dass die Bedienelemente
auskuppeln, wenn sie freigegeben werden, um
den sicheren Betrieb des Geräts zu gewährleisten.
Die Gestänge wie in Abbildung 18 dargestellt
schmieren.
WICHTIGER HINWEIS
Wenn die Bedienelemente nicht richtig funktionieren,
die Teile zunächst schmieren. Wenn das Problem
durch die Schmierung nicht beseitigt werden kann,
den Vertragshändler aufsuchen. Das Gerät darf unter
keinen Umständen verwendet werden, wenn die
Bedienelemente nicht richtig funktionieren.
WICHTIGER HINWEIS
Die Schneckenantriebswelle muss regelmäßig durch
die Schmiernippel geschmiert werden. Wenn die
Schnecke auf der Welle festrostet, kann das
Schneckengetriebe beschädigt werden, wenn die
Scherbolzen nicht brechen.
SCHMIERUNG VON SCHNECKE
UND SCHNECKENWELLE
1. Den Splint (C, Abbildung 19) und Scherbolzen (B)
entfernen.
2. Mehrere Schuss Schmierfett mit einer Fettpresse in den
Schmiernippel (A) drücken.
3. Die Schnecke (D) mehrmals drehen, um das
Schmierfett gleichmäßig zu verteilen. Schritt 2
wiederholen.
4. Den Scherbolzen (B) und Splint (C) wieder anbringen.
5. Das Verfahren auf der anderen Seite wiederholen.
22

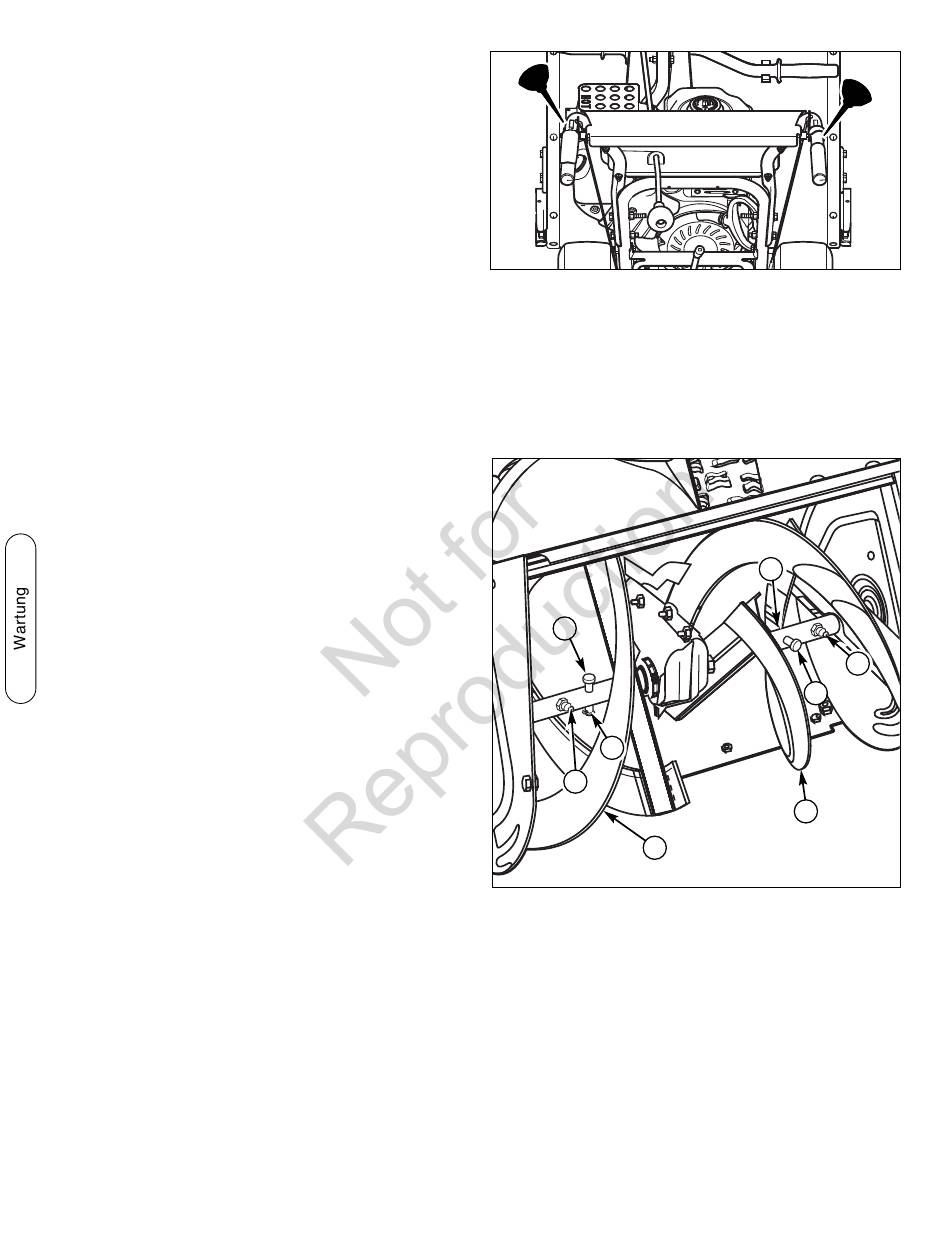

Abbildung 18. Schmierung der Handbedienelemente
B
C
A
D
Abbildung 19. Schmierung von Schnecke und
Schneckenwelle
A. Schmiernippel
B. Scherbolzen
C
A
B
D
C. Splinte
D. Schnecke
