SCHMIERUNG
WICHTIGER HINWEIS
Die Schneckenantriebswelle muss
regelmäßig durch die Schmiernippel
geschmiert werden. Wenn die Schnecke auf
der Welle festrostet, kann das
Schneckengetriebe beschädigt werden,
wenn die Scherbolzen nicht brechen.
Damit die Räder nicht an den Achsen
festrosten, müssen außerdem die Räder
abgenommen und die Achsen regelmäßig
geschmiert werden.
Die Räder abbauen und die Achsen einmal pro Jahr
abschmieren.
Synthetisches Motoröl 5W-30 sparsam auf die Sechskantwelle
(A, Abbildung 15) des Friktionsscheibenantriebs auftragen.
Mittelschweres Öl (10W) auf die abgebildeten Punkte (siehe
Abbildungen 14-17) auftragen.
Im Allgemeinen sollten alle beweglichen Metallteile an der
Kontaktstelle mit anderen Teilen geölt werden. Öl und
Schmierfett von Riemen, Riemenscheibennuten,
Antriebsscheibe und Friktionsscheibe fernhalten.
HINWEISE ZUR SCHMIERUNG:
Zu schmierende Stellen sind durch ein Fettpressen-
Symbol gekennzeichnet. Nach Möglichkeit
Schmiernippel verwenden. Wenn keine Schmiernippel
vorhanden sind, die Teile zerlegen, um bewegliche
Teile abschmieren zu können.
Zu ölende Stellen sind durch ein Ölkannen-Symbol
gekennzeichnet. Kein Öl auf den Fahrantrieb oder die
Friktionsscheibe tropfen lassen.

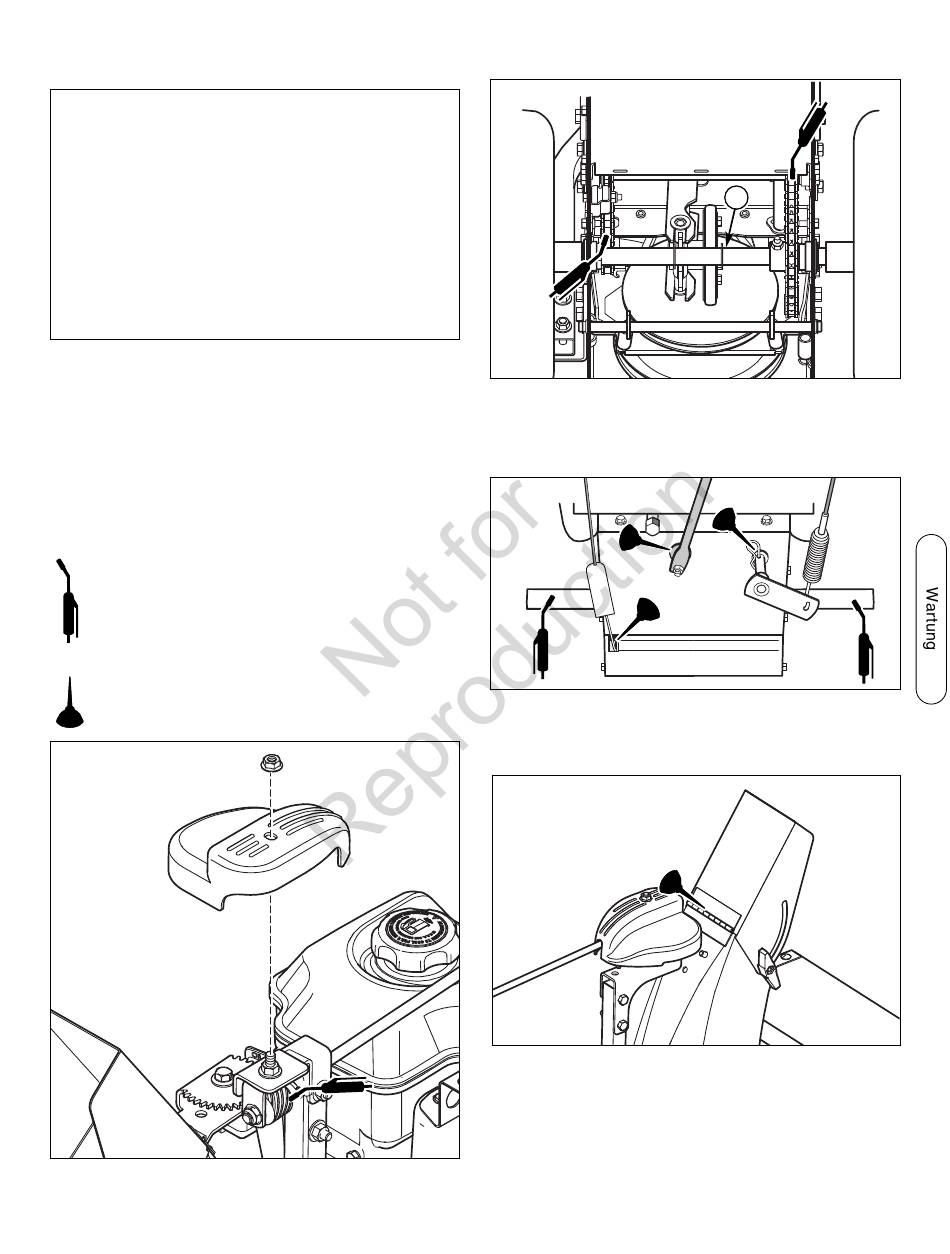

Abbildung 14. Schmierung der Auswurfschacht-
Drehvorrichtung
Routinemäßige Wartung
Abbildung 15. Schmierung des Friktionsantriebs
A. Sechskantwelle
Abbildung 16. Schmierung von Achsen und
Bedienhebeln
Abbildung 17. Prallblechscharnier
A
21
