Service
AUSTAUSCH VON RIEMEN
Schneckenantriebsriemen
Die Antriebsriemen wurden speziell für dieses Modell
konstruiert und müssen durch originale Austauschriemen,
die beim Vertragshändler erhältlich sind, ersetzt werden.
Einige Schritte erfordern die Hilfe einer zweiten Person.
Wenn der Schneckenantriebsriemen beschädigt ist, wirft die
Schneefräse keinen Schnee aus. Einen beschädigten
Riemen wie folgt austauschen.
1. Das Zündkabel abklemmen.
2. Die Kopfschrauben (A, Abbildung 30) auf jeder Seite der
unteren Platte (B) lösen.
3. Die untere Platte (B) abnehmen.
A

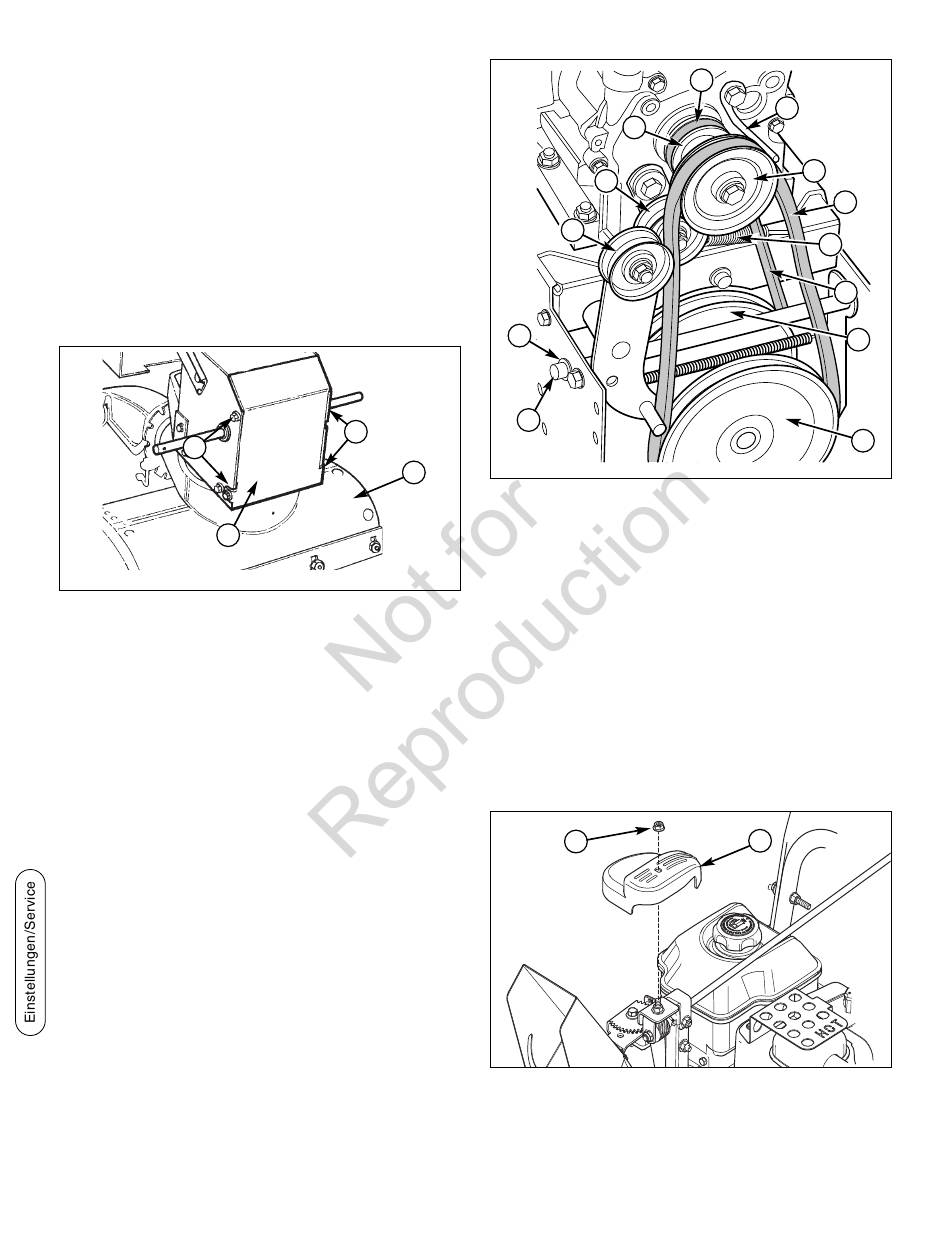

Abbildung 30. Untere Abdeckung
A. Kopfschrauben
B. Untere Platte
C. Schneckengehäuse
4. Die Schraube (B, Abbildung 26) von der
Riemenabdeckung (A) lösen. Die Riemenabdeckung (A)
abnehmen.
5. Die Riemenführung (B, Abbildung 31) lösen und von der
Schneckenantriebs-Riemenscheibe (A) wegziehen.
6. Die Schneckenantriebs-Spannrolle (K) vom
Schneckenantriebsriemen (D) wegziehen und den
Riemen von der Spannrolle herunterziehen.
7. Den Schneckenantriebsriemen (D) von der
Motorriemenscheibe abnehmen. Zum Ausbau des
Schneckenantriebsriemens (D) muss die
Schneckenantriebs-Riemenscheibe (C) ggf. etwas
rotiert werden.
30
A
B
K
J
I
C
Abbildung 31. Riemenscheiben und Riemen
A. Fahrantriebsriemen
B. Riemenführung
C. Schneckenantriebs-Riemenscheibe, Motor
D. Schneckenantriebsriemen
E. Fahrantriebsfeder
F. Fahrantriebs-Riemenscheibe, Motor
G. Fahrantriebs-Riemenscheibe
H. Auswurfrad-Riemenscheibe
I. Schwenkplatten-Achsstange
J. E-Ring
K. Schneckenantriebs-Spannrolle
L. Fahrantriebs-Spannrolle
8. Die 5/16 Sicherungsmutter mit Bund (B, Abbildung 32)
entfernen, mit der die Abdeckung (A) der
Drehvorrichtung befestigt ist.
B
Abbildung 32. Abbau der Abdeckung der
Drehvorrichtung
A. Abdeckung
B. Sicherungsmutter mit Bund, 5/16-18
A
B
F
L
A
C
D
E
A
G
H
