Einstellungen
VORSICHT
Den Seilzug nicht zu straff spannen, da
dadurch der Hebel angehoben und der
Schneckenantrieb eingekuppelt werden kann,
ohne dass der Schneckenantriebshebel
gedrückt wurde.
EINSTELLUNG DES
SCHNECKENANTRIEBS
1. Bei freigegebenem Antriebshebel muss der Haken (B,
Abbildung 20) den Hebel (C) leicht berühren, ohne ihn
anzuheben. Das maximale Spiel beträgt 0,08 mm (1/32
Zoll).
2. Zum Einstellen die Mutter (D) durch Fixieren der
Abflachungen (A) und Drehen der Mutter (D) lockern.
Die Abflachungen drehen und die Schraube fixieren.
Die Stellschraube ist eine Kreuzschlitzschraube. Der
Schraubenkopf kann durch Einführen eines
Schraubendrehers durch die Feder (F) fixiert bzw.
gedreht werden.
3. Die Abflachungen (A) fixieren und die Mutter (D)
festziehen.
4. Den Motor starten und die Funktion der Schnecke
prüfen. Die Schnecke darf nur eingekuppelt sein, wenn
der Schneckenantriebshebel gedrückt ist.
5. Den Schneckenantriebshebel bei laufendem Motor
vollständig nach unten drücken. Die Schnecke muss
eingekuppelt werden und sich drehen.
6. Den Schneckenantriebshebel freigeben. Die Schnecke
muss innerhalb von 5 Sekunden zum Stillstand
kommen.
7. Wenn die Schnecke nicht ordnungsgemäß funktioniert,
den Motor abstellen und die Einstellung des
Antriebsgestänges überprüfen.
8. Wenn das Schneckengestänge ordnungsgemäß
eingestellt ist, muss ggf. die Spannung des
Schneckenantriebsriemens eingestellt werden. Siehe
„Einstellung des Schneckenantriebsriemens" in diesem
Handbuch.
A
F
C

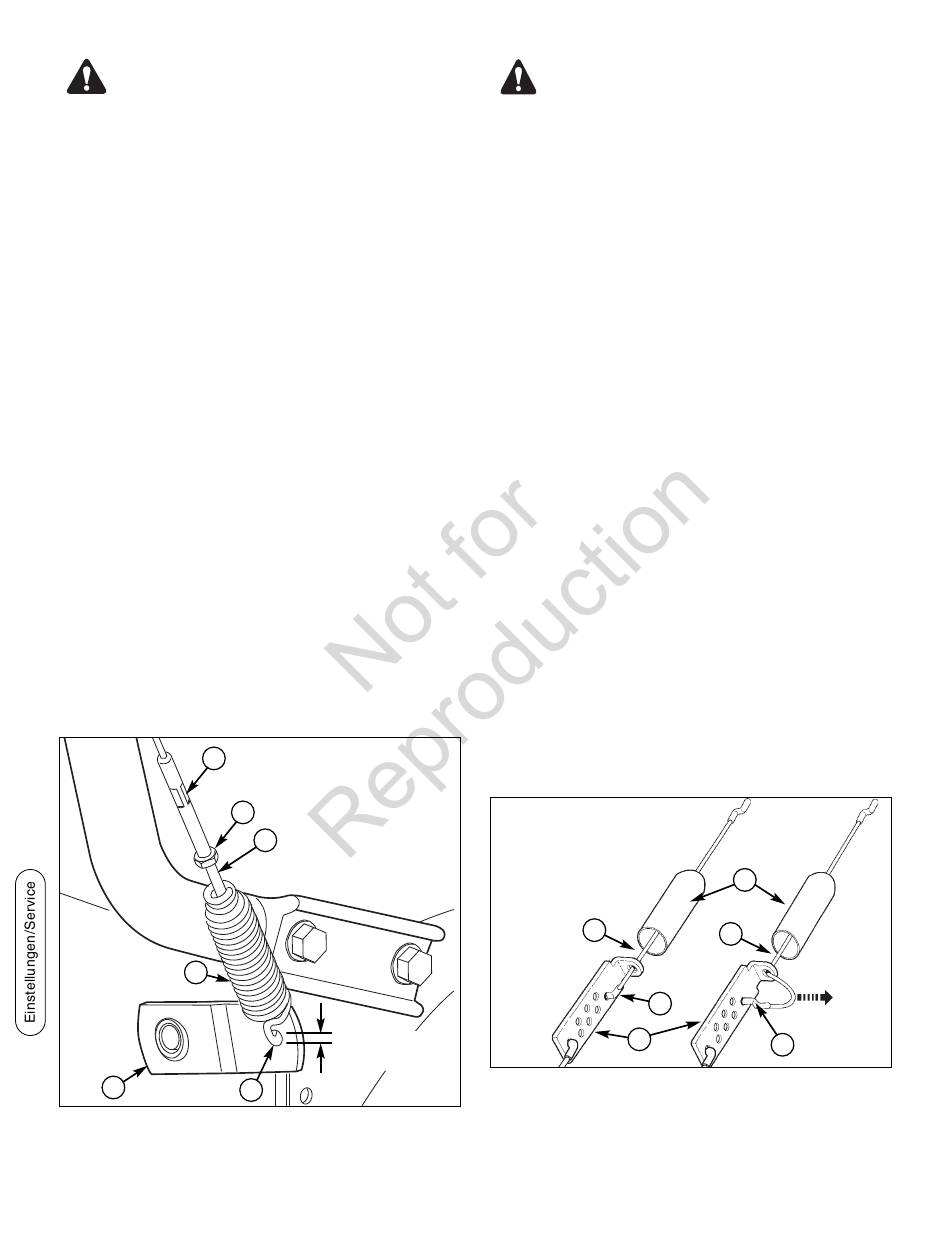

Abbildung 20. Einstellung des Schneckenantriebs
A. Einstellabflachungen
C. Hebel
E. Stellschraube
26
D
E
0,080 mm
(1/32 Zoll)
B
B. Federhaken
D. Stellmutter
F. Feder
VORSICHT
Den Seilzug nicht zu straff spannen, da der
Fahrantrieb dadurch eingekuppelt werden
kann, ohne dass der Fahrantriebshebel nach
unten gedrückt wird (Arm muss in der oberen
Position verbleiben).
Sicherstellen, dass die Seilzüge nicht zu straff
gespannt sind: Den Fahrgeschwindigkeits-
hebel auf Stellung 1 setzen, den Fahrantriebs-
hebel vollständig freigegeben lassen und die
Schneefräse vorwärts schieben. Das Gerät
muss sich frei in Vorwärtsrichtung bewegen
lassen.
Andernfalls wurde der Seilzug zu straff
gespannt. In diesem Fall die Spannung am
Kupplungsseilzug etwas lösen und die Prüfung
wiederholen.
EINSTELLUNG DES FAHRANTRIEBS
Ersteinstellung
1. Wenn der Fahrantriebshebel freigegeben ist, muss der
Seilzug etwas Durchhang aufweisen, wenn er leicht in
seitlicher Richtung bewegt wird.
2. Zum Einstellen der Seilzugspannung die
Seilzugmanschette (A, Abbildung 21) von der Seilzug-
Einstellhalterung (D) herunterschieben.
3. Den Z-Haken (C) von der Seilzug-Einstellhalterung (D)
in eine andere Einstellöffnung versetzen. Der Seilzug
sollte Durchhang aufweisen. Er darf nicht gespannt oder
belastet sein.
HINWEIS: Wenn der Seilzug zu starken Durchhang
aufweist, bewegt sich die Schneefräse nicht. Wenn der
Seilzug zu straff gespannt ist, wird der Antrieb eingekuppelt,
ohne dass der Fahrantriebshebel nach unten gedrückt wird.
4. Die Seilzugmanschette (A) wieder auf die Seilzug-
Einstellhalterung schieben.
B
C
D
Abbildung 21. Einstellung des Fahrantriebs-
Seilzugs
A. Seilzugmanschette
B. Fahrantriebs-Seilzug
C. Z-Haken
D. Seilzug-Einstellhalterung
A
B
C
