3.4.2

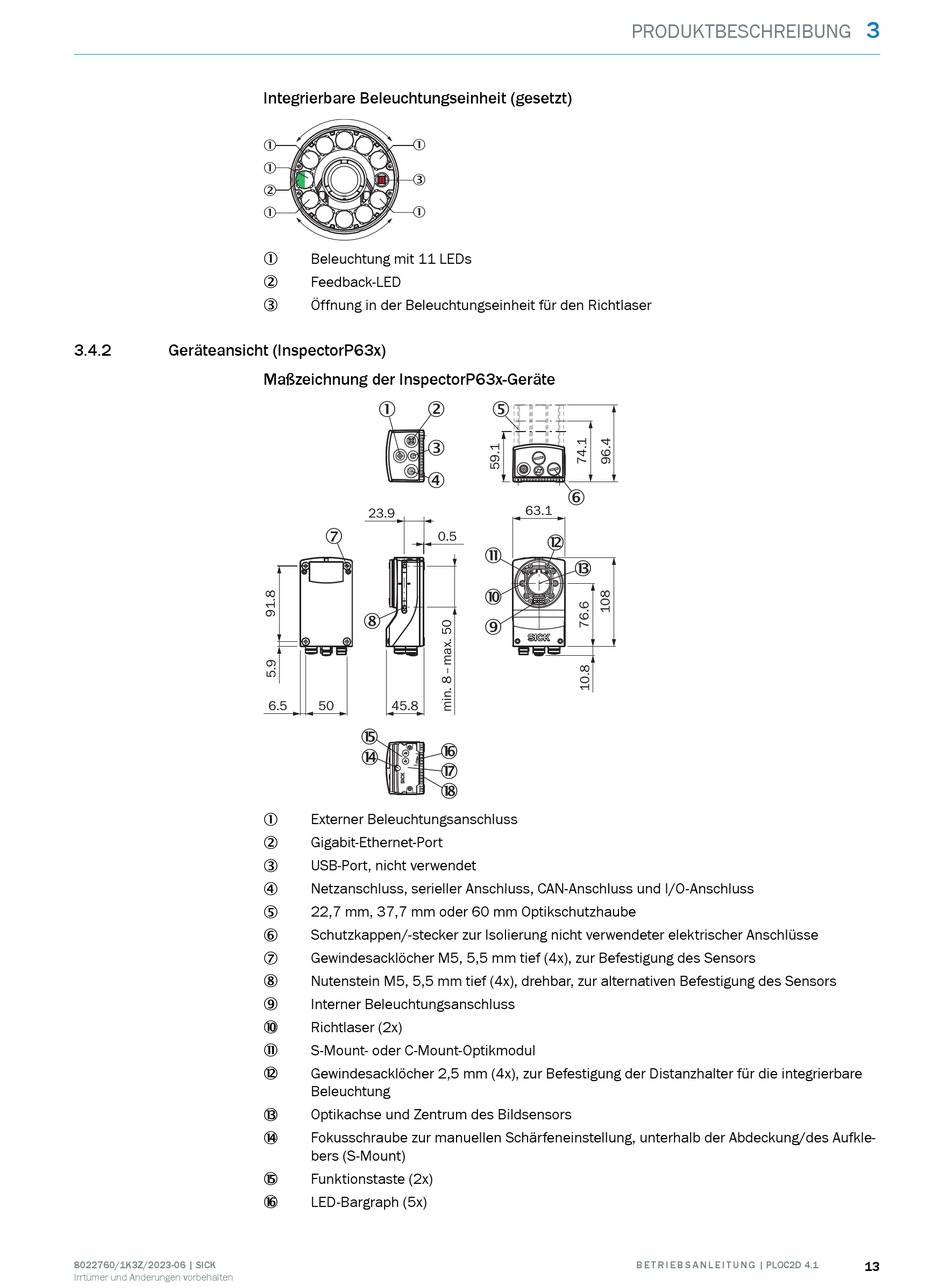

Geräteansicht (InspectorP63x)
8022760/1K3Z/2023-06 | SICK
Irrtümer und Änderungen vorbehalten
Integrierbare Beleuchtungseinheit (gesetzt)
1
1
1
3
2
1
1
Beleuchtung mit 11 LEDs
1
Feedback-LED
2
Öffnung in der Beleuchtungseinheit für den Richtlaser
3
Maßzeichnung der InspectorP63x-Geräte
1
2
3
4
23.9
7
0.5
8
6.5
50
45.8
ä
å
ã
æ
ç
Externer Beleuchtungsanschluss
1
Gigabit-Ethernet-Port
2
USB-Port, nicht verwendet
3
Netzanschluss, serieller Anschluss, CAN-Anschluss und I/O-Anschluss
4
22,7 mm, 37,7 mm oder 60 mm Optikschutzhaube
5
Schutzkappen/-stecker zur Isolierung nicht verwendeter elektrischer Anschlüsse
6
Gewindesacklöcher M5, 5,5 mm tief (4x), zur Befestigung des Sensors
7
Nutenstein M5, 5,5 mm tief (4x), drehbar, zur alternativen Befestigung des Sensors
8
Interner Beleuchtungsanschluss
9
Richtlaser (2x)
ß
S-Mount- oder C-Mount-Optikmodul
à
Gewindesacklöcher 2,5 mm (4x), zur Befestigung der Distanzhalter für die integrierbare
á
Beleuchtung
Optikachse und Zentrum des Bildsensors
â
Fokusschraube zur manuellen Schärfeneinstellung, unterhalb der Abdeckung/des Aufkle‐
ã
bers (S-Mount)
Funktionstaste (2x)
ä
LED-Bargraph (5x)
å
PRODUKTBESCHREIBUNG
5
6
63.1
á
à
â
ß
9
B E T R I E B S A N L E I T U N G | PLOC2D 4.1
