de
6.4
Anschluss Nachspeisung
6.5
Anschluss Entleerung
24
•

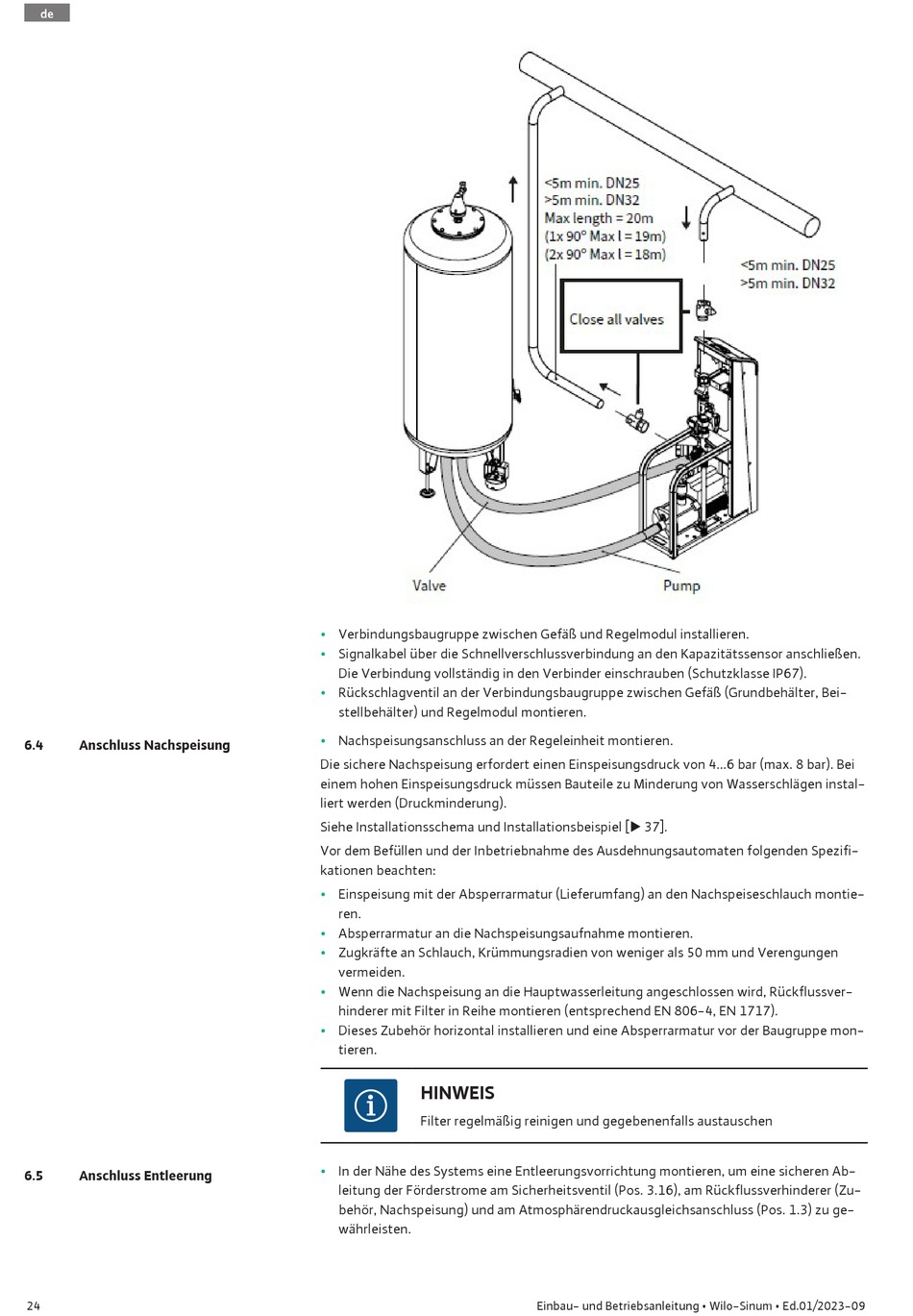

Verbindungsbaugruppe zwischen Gefäß und Regelmodul installieren.
•
Signalkabel über die Schnellverschlussverbindung an den Kapazitätssensor anschließen.
Die Verbindung vollständig in den Verbinder einschrauben (Schutzklasse IP67).
•
Rückschlagventil an der Verbindungsbaugruppe zwischen Gefäß (Grundbehälter, Bei-
stellbehälter) und Regelmodul montieren.
•
Nachspeisungsanschluss an der Regeleinheit montieren.
Die sichere Nachspeisung erfordert einen Einspeisungsdruck von 4...6 bar (max. 8 bar). Bei
einem hohen Einspeisungsdruck müssen Bauteile zu Minderung von Wasserschlägen instal-
liert werden (Druckminderung).
Siehe Installationsschema und Installationsbeispiel [" 37].
Vor dem Befüllen und der Inbetriebnahme des Ausdehnungsautomaten folgenden Spezifi-
kationen beachten:
•
Einspeisung mit der Absperrarmatur (Lieferumfang) an den Nachspeiseschlauch montie-
ren.
•
Absperrarmatur an die Nachspeisungsaufnahme montieren.
•
Zugkräfte an Schlauch, Krümmungsradien von weniger als 50 mm und Verengungen
vermeiden.
•
Wenn die Nachspeisung an die Hauptwasserleitung angeschlossen wird, Rückflussver-
hinderer mit Filter in Reihe montieren (entsprechend EN 806-4, EN 1717).
•
Dieses Zubehör horizontal installieren und eine Absperrarmatur vor der Baugruppe mon-
tieren.
HINWEIS
Filter regelmäßig reinigen und gegebenenfalls austauschen
•
In der Nähe des Systems eine Entleerungsvorrichtung montieren, um eine sicheren Ab-
leitung der Förderstrome am Sicherheitsventil (Pos. 3.16), am Rückflussverhinderer (Zu-
behör, Nachspeisung) und am Atmosphärendruckausgleichsanschluss (Pos. 1.3) zu ge-
währleisten.
Einbau- und Betriebsanleitung • Wilo-Sinum • Ed.01/2023-09
