de
3.7

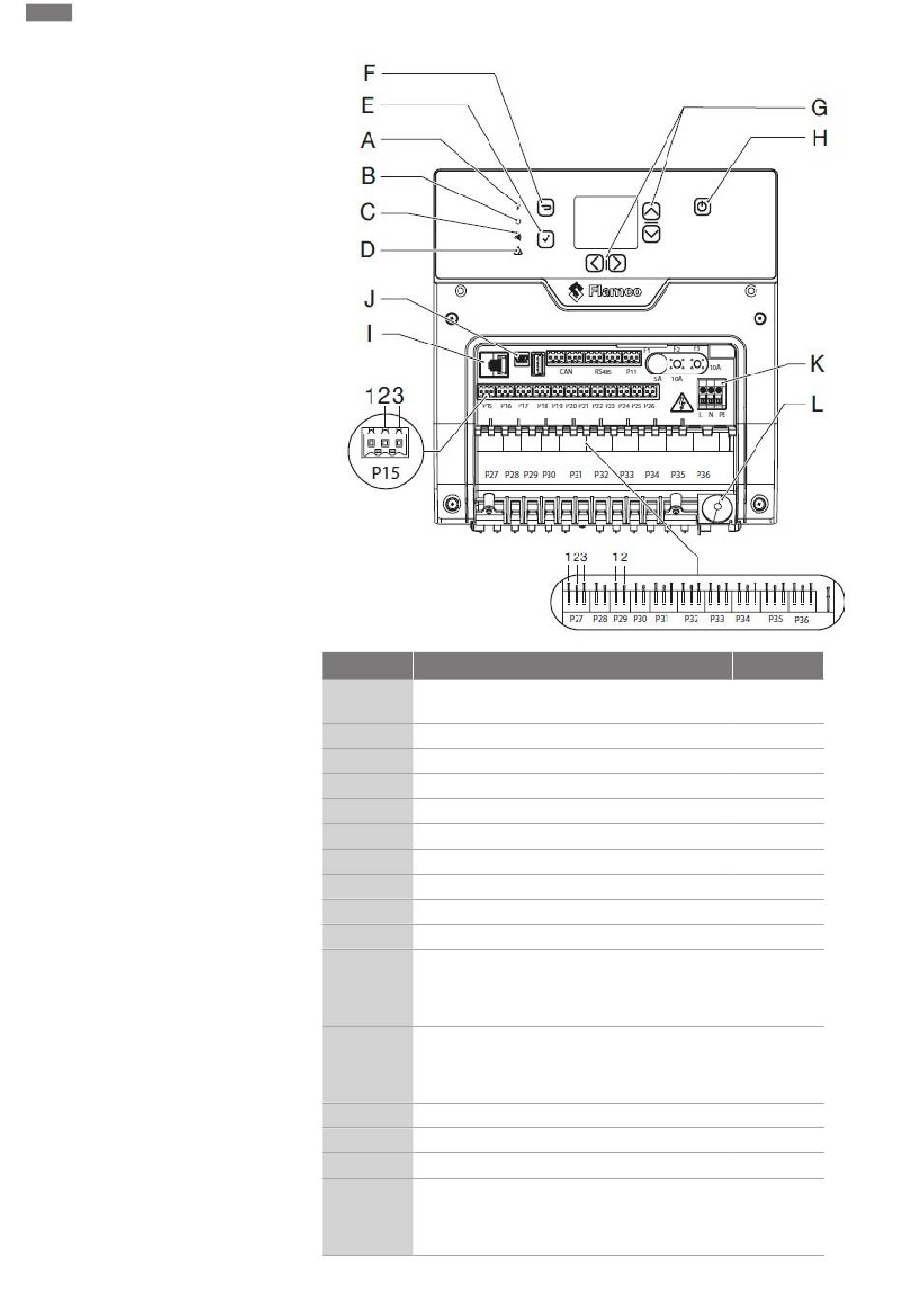

Steuereinheit
18
Position
Beschreibung
A
Stromversorgung (orange = Stromversorgung an-
geschlossen)
B
Statusanzeige (grün = ok, Automatik Modus)
C
Bluetooth anzeige (blau = aktiv) (ohne Funktion)
D
Fehler/Alarm (rot = Fehler)
E
Bestätigung
F
Zurück
G
Navigationstasten
H
Display an/aus (Aus = 8 s halten)
I
RJ 45 Buchse für Modbus/BACnet via tcip
J
USB-A Buchse (Softwareupdate, Daten schreiben)
CAN
CAN-Bus Verbindung
RS485
Modbus/Bacnet/HFC via RS485
F1
Sicherung 1 (P31&P32) 5x20 5A
F2
Sicherung 2 (P33&P35) 5x20 10AT
F3
Sicherung 2 (P34&P36) 5x20 10AT
K
Spannngsversorgung
Einbau- und Betriebsanleitung • Wilo-Sinum • Ed.01/2023-09
Belegung
1 CAN Hi
2 CAN Lo
3 GND
1 B+
2 B-
3 GND
1 L
2 N
3 PE
