Digitales Nockenschaltwerk
CamCon DC16
7.4.3.4. Genauigkeit der Geschwindigkeitsanzeige
Im Betrieb schwankt die Geschwindigkeitsanzeige normalerweise um einen gewissen Betrag. Diese
Schwankungen sind im Meßprinzip für die Geschwindigkeit begründet, da es sich um ein abtastendes
System handelt.
Im Menüpunkt "Exact" lassen sich diese Schwankungen
auf einen maximalen Wert begrenzen. Es handelt sich
dabei um eine Dämpfung durch einen Tiefpaß, die eine
Glättung der Anzeige zur Folge hat, d.h. es wird eine Art
Mittelwertbildung durchgeführt.
eingegebene Wert,
Geschwindigkeitsanzeige. In der Praxis wird man somit
immer einen Kompromiß zwischen der Dynamik der
Anzeige und ihrer Ablesbarkeit treffen.
Hinweis: Der "Exact" Wert wirkt sich auch auf den Geschwindigkeitswert aus, der über die
Ausgänge oder über ein CP16 bzw. über ein CamCon DC115 einer SPS zur Verfügung
gestellt wird.

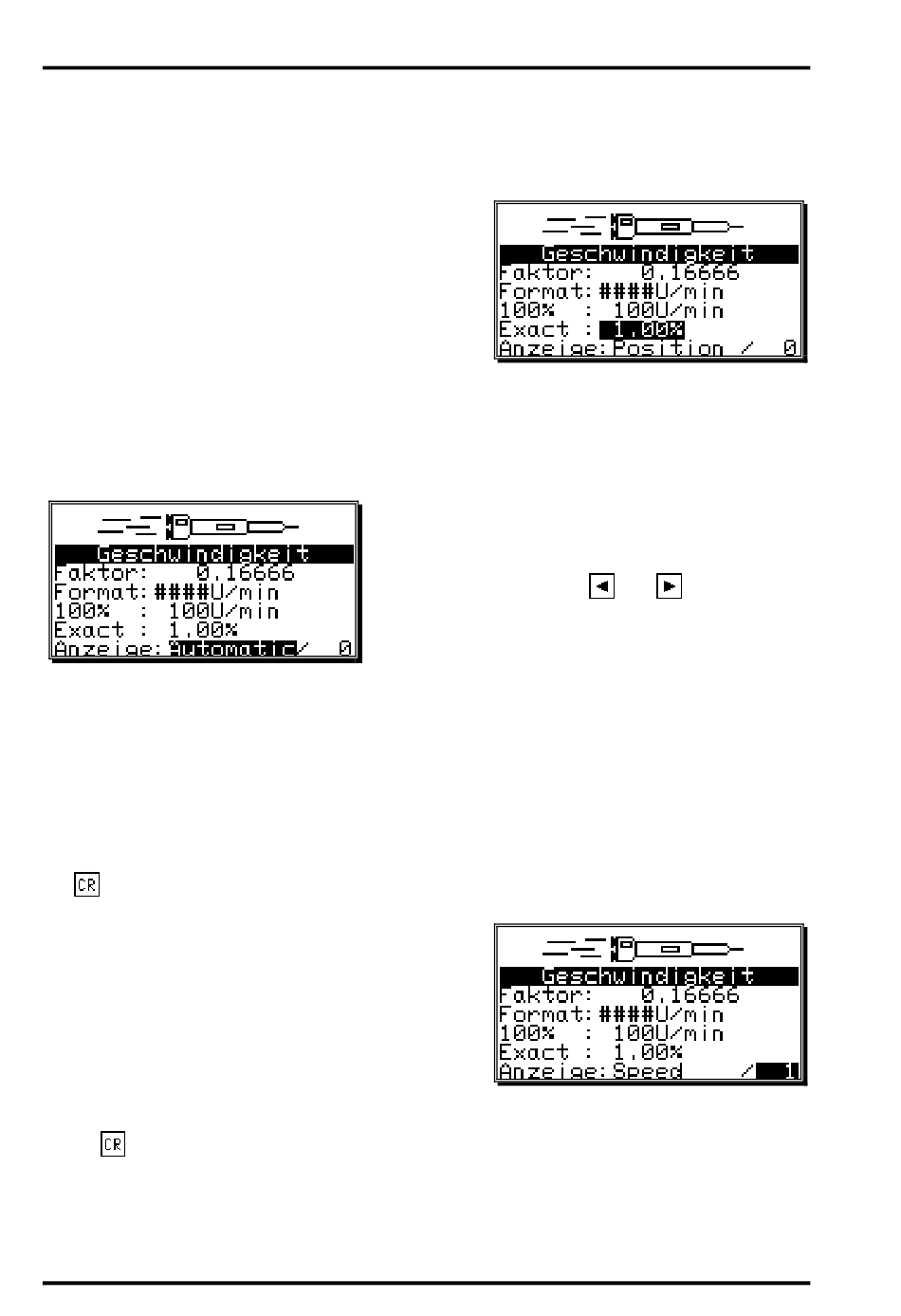

7.4.3.5. Anzeige, Art
"Automatic" Bei Überschreitung der 5% Drehzahlschwelle wird von der Positionsanzeige in die
Drehzahlanzeige umgeschaltet. Die Balkenanzeige stellt hier die Geschwindigkeit
in Prozent dar.
"Speed" In der Anzeige wird nur die Geschwindigkeit dargestellt. Die Balkenanzeige stellt
hier die Geschwindigkeit in Prozent dar.
"Position" In der Anzeige wird nur die Position dargestellt. Die Balkenanzeige stellt hier nicht
mehr die Geschwindigkeit, sondern die Position zwischen 0% und 100% dar
z.B. 0% = 0 Grad / 50% = 180 Grad / 99% = 359 Grad.
Die Taste betätigen, und der Cursor springt zum nächsten Menüpunkt.
Zusätzlich zu den
Möglichkeit, die gewünschte Anzeige durch einen
Eingang vorzuwählen.
"Speed" oder "Position" eingestellt sein und im
Eingabefeld hinter der Anzeigeart die Nummer des
gewünschten Umschalteingangs eingetragen sein. Ist der
Eingang nicht betätigt, so wird die eingestellte Anzeige
dargestellt. Durch Anlegen des Eingangsignals wird diese
nun umgeschaltet z.B. von "Speed" auf "Position" oder
von "Position" auf "Speed".
Mit der Taste können Sie die Eingabe beenden und das Menü verlassen.
