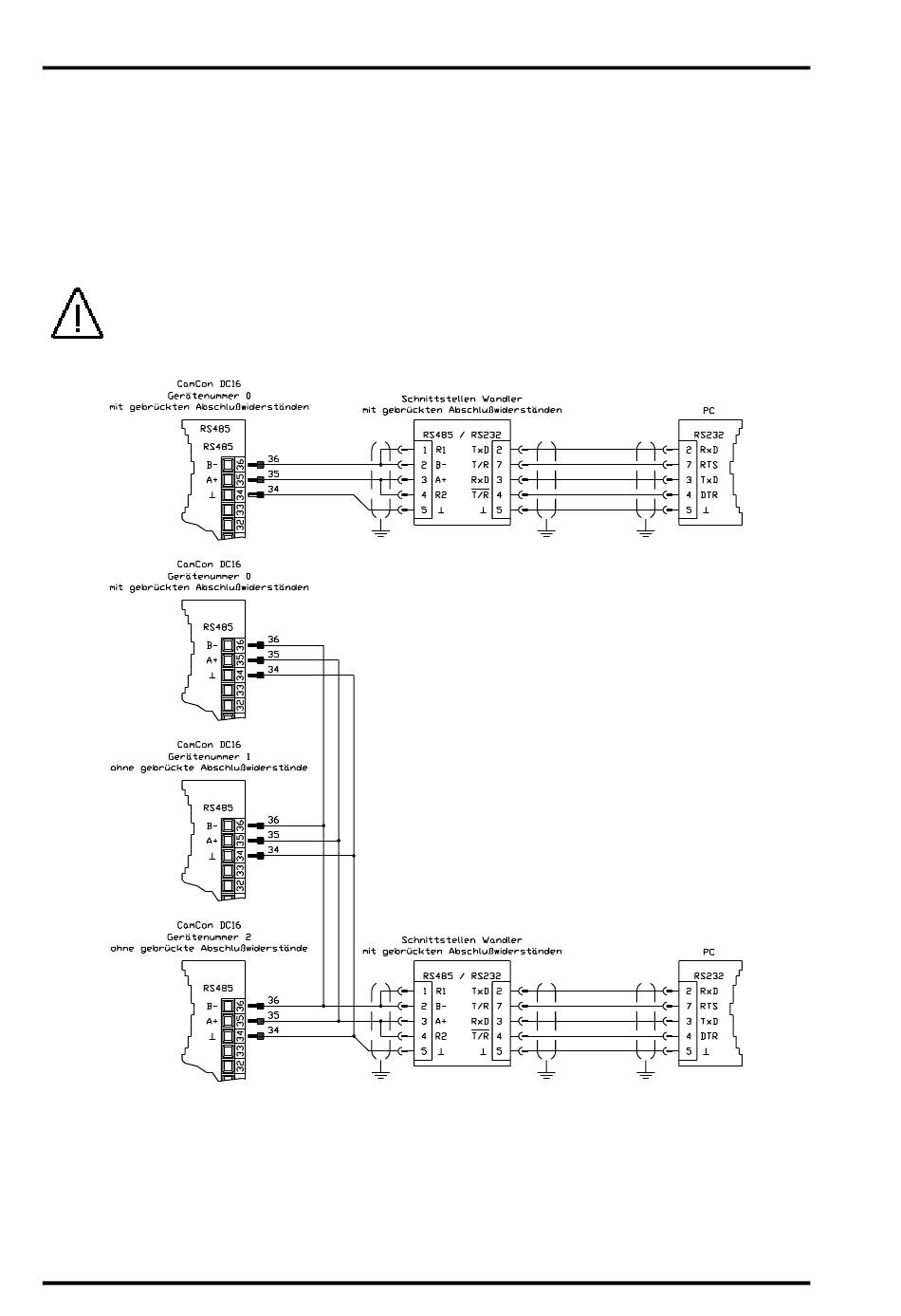

4.1.7. Klemmenbelegung der seriellen RS485 Schnittstelle
Das CamCon DC16 besitzt als Standard eine serielle RS485 Schnittstelle. Diese wird zur
Programmierung durch einen PC oder einem CamCon DC50/51 Terminal verwendet. Die Kabellänge
dieser RS485 Schnittstelle ist auf max. 1000m begrenzt.
Klemme 34: 0V Signalmasse
Klemme 35: A (+)
Klemme 36: B (-)
Beachten Sie auch bitte unbedingt Kapitel "7.5.3. Gerätekonfiguration" auf Seite 70.
Beachten Sie: Bei
Abschlußwiderständen beschaltet werden. Sehen Sie bitte das nächste Kapitel.
