Digitales Nockenschaltwerk
CamCon DC16
7.4.1.6.7. RS232 - Wegmeßsystem
Die RS232 Wegerfassung wird benötigt, wenn das von ihnen verwendete Wegmeßsystem keine der
Schnittstellen, die in den Kapiteln vorweg beschrieben sind, enthält.
Für diesen Fall

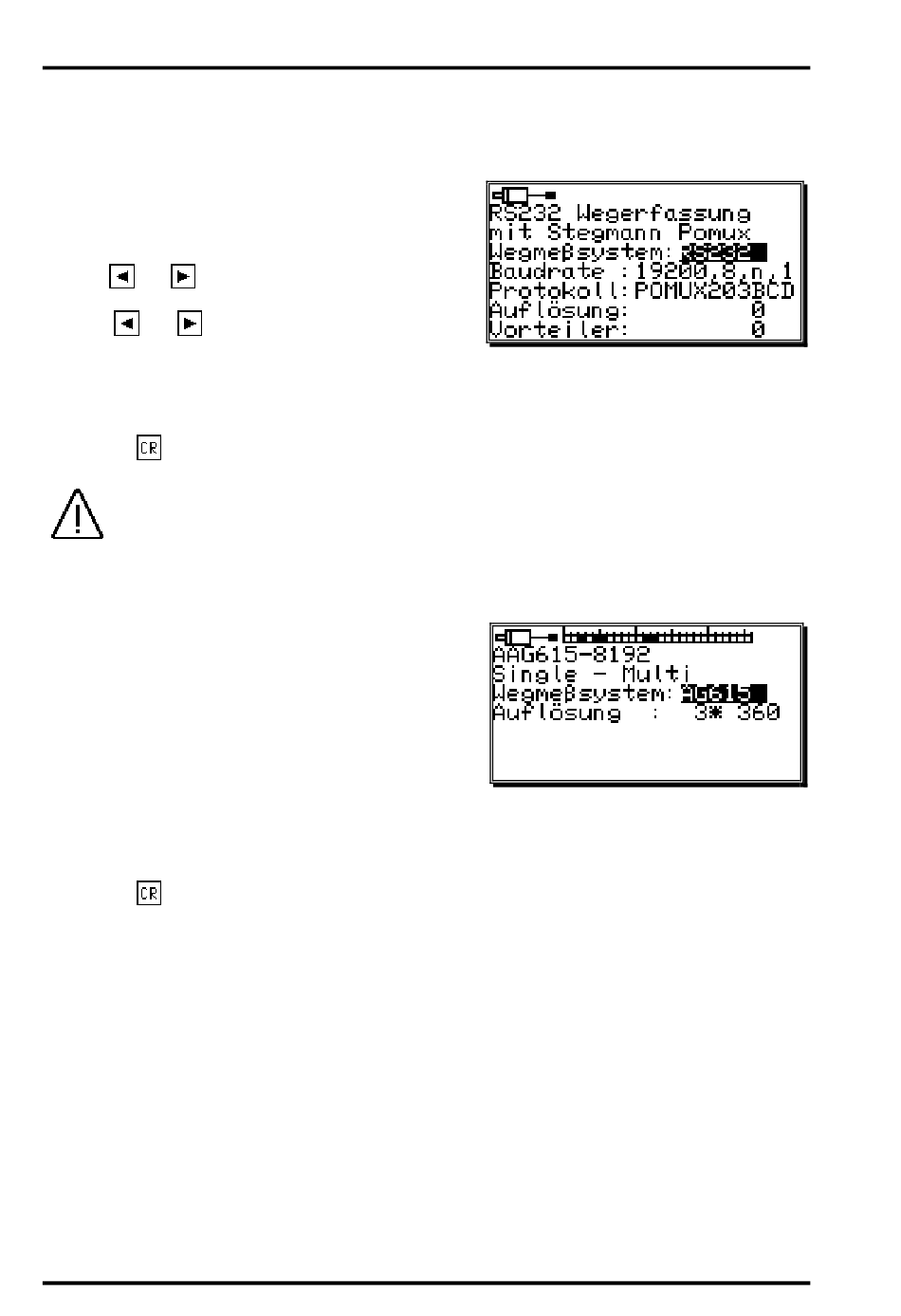

Wegmeßsystemmenü
folgendes Menü wird aufgebaut:
1. Geben Sie zunächst die Baudrate durch Betätigen
der und Taste ein.
2. Das Datenübertragungsprotokoll kann wie zuvor mit
den und Tasten eingestellt werden. Zur Zeit
steht nur das
Stegmann Pomux 203BCD zur Verfügung.
3. Die Auflösung gibt den Wert an, indem sich der Istwert des Wegmeßsystems bewegt.
4. Der Vorteiler teilt die Auflösung, um bei Geräten mit geringerem Speicherplatz eine Einstellung
des Wegmeßsystems überhaupt zu ermöglichen.
5 Mit der Taste bestätigen Sie die Eingaben und verlassen dieses Menü.
Achtung:
werden, da
Programmierung über den PC oder ein Terminal unmöglich wird!
7.4.1.6.8. AG615 - Single - Multiturn - Wegmeßsystem
Haben Sie im Sonder - Wegmeßsystemmenü die
Auswahl "AG615" getroffen, so wird folgendes Menü
aufgebaut:
Das AG615 - Single - Multiturn - Wegmeßsystem erzeugt
aus einem AAG615 - 8192 Singleturn - Wegmeßsystem
ein Multiturn - bzw. Nutzen - Wegmeßsystem.
Als Ergebnis erhält man pro Umdrehung des AAG615
mehrere Umdrehungen bzw. Turns im CamCon.
1. Geben Sie zunächst die Anzahl der Umdrehungen bzw. Turns ein die im CamCon erzeugt
werden (z.B. 3).
2. Anschließend geben Sie die Auslösung ein die das CamCon pro Umdrehung bzw. Turn anzeigen
bzw. verarbeiten soll (z.B. 360).
3. Mit der Taste bestätigen Sie die Eingaben und verlassen dieses Menü.
Beispiel: Bei einem Wert von 3 * 360 wird das CamCon dreimal von 0 bis 359 zählen, wenn der
AAG615 - 8192 Winkelcodierer eine Umdrehung an der Welle macht.
Seite: 52
treffen Sie im Sonder
die Auswahl "RS232"
Datenerfassungsprotokoll
Dieses Wegmeßsystem darf nur in einem CamCon DC50/51 eingestellt
hierdurch die serielle
Automationsanlagen GmbH
-
und
eines
Schnittstelle blockiert
Digitronic
wird und eine
Ausgabe: Mai. 24
