7.4.2. Die Weganpassung

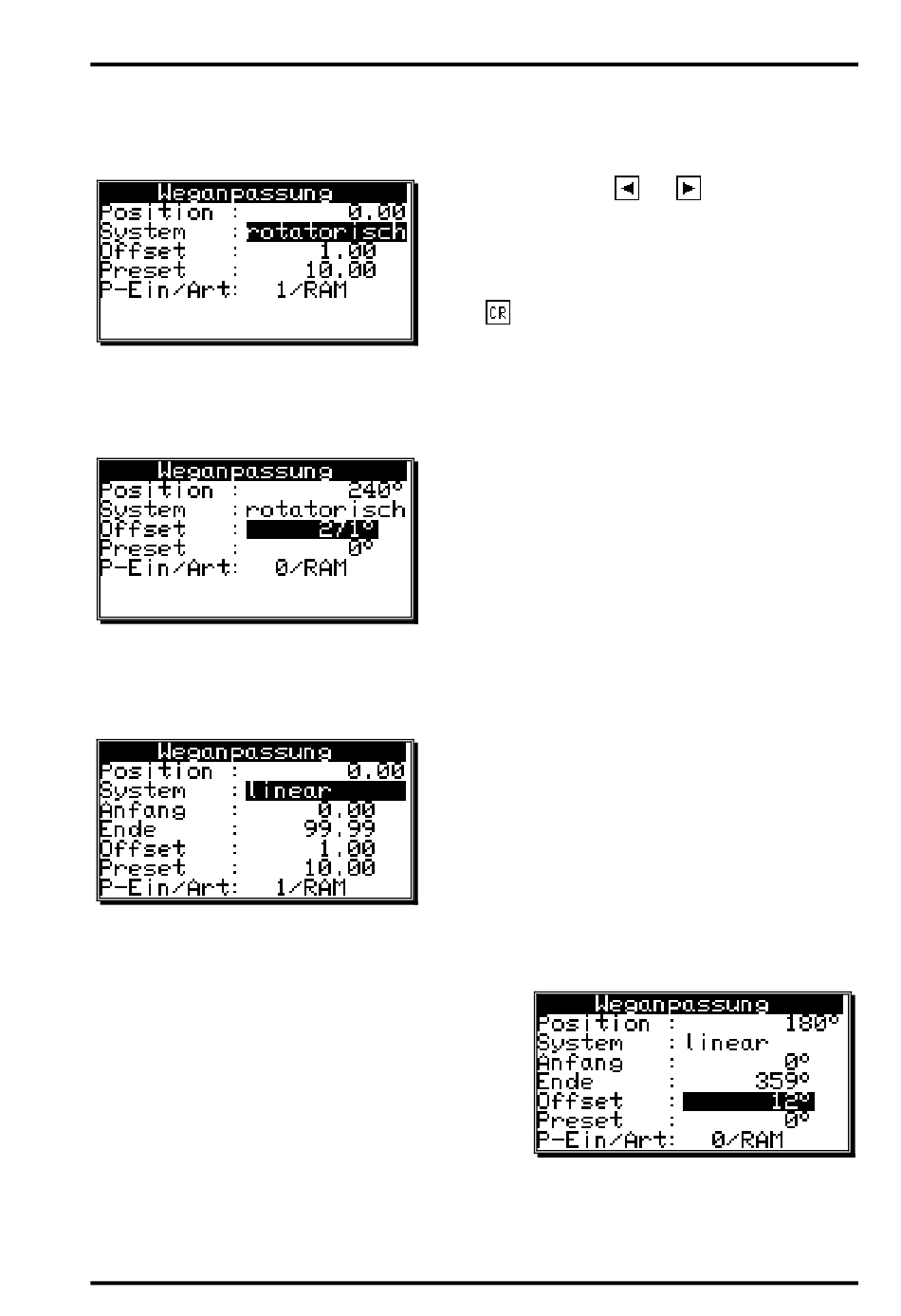

Haben Sie im Systemeinstellungsmenü den Menüpunkt "Weganpassung " angewählt, so erscheint
auf dem Bildschirm das Weganpassungsmenü:
7.4.2.1. Nullpunktverschiebung (Offset) bei rotatorischer Bewegung
Haben Sie eine rotatorische Bewegung ausgewählt, so können Sie nun die Eingabe des Offsets
vornehmen.
7.4.2.2. Weganpassung beim linearen System
Haben Sie eine lineare Bewegung ausgewählt, so können Sie nun die Eingabe für den
Bewegungsbereich und den Offset vornehmen.
Achtung: Wird bei der Wegerfassung der Bereich des Anfang - oder Endwertes über - oder
unterschritten, so schaltet das CamCon mit der Fehlermeldung "Ist-Err 3" aus.
7.4.2.3. Nullpunktverschiebung (Offset) bei linearer Bewegung
Haben Sie eine lineare Bewegung ausgewählt, so
können Sie nun die Eingabe des Offsets vornehmen.
Im Menüpunkt "Offset" wird die Nullpunktverschiebung
des Wegmeßsystems eingegeben. Der Offset wird vom
physikalischen Istwert subtrahiert und gibt Ihnen somit
die Möglichkeit, den Nullpunkt zu verschieben.
Hinweis: Ist die Drehrichtung
Getriebe auf Minus eingestellt, so muß der Offset auf einen Wert kleiner Null gesetzt
werden (z.B.
Drehrichtungsumschaltung" auf Seite 47.
